PCB板缺陷检测，pcb表面工艺缺陷检测系统

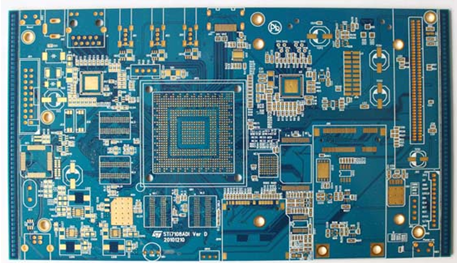

在现代电子产品世界中，PCB（印刷电路板）是组成电子产品的重要环节，很难想象在一台电子设备中有不采用PCB板的，所以PCB板的质量如何将对电子产品能否长期正常可靠工作带来非常大的影响。提高 PCB的质量是电子产品制造厂商应引起足够重视的重要课题。所以盈泰德科技推出了pcb表面工艺缺陷检测系统检测PCB板缺陷，可以大大提高PCB板的质量。

优良的焊膏印刷工艺实施可以引发电子线路的连接问题，为了能够有效地解决这一问题，许多筛网印刷设备制造厂商采用了pcb表面工艺缺陷检测系统，下面盈泰德予以简单的介绍。

工业摄像机定位和pcb表面工艺缺陷检测

在一般常规的在线pcb表面工艺缺陷检测应用中，工业摄像机被安置在电路板的上方，用以获取印刷位置的图像，并且能够将有关的图像发送到视觉检测设备的处理系统中去。在那里，pcb表面工艺缺陷检测图像分析软件将对所获取的图像与存贮于设备存储器中相同位置的参考图像进行对比。这样，系统可以确认所施加的焊膏是多了还是少了。同样，系统也可以揭示出在焊盘上的焊膏位置是否对准了，它可以发现在两个焊盘之间是否有多余的焊膏形成象桥梁样的连接现象？这个问题也就是许多印刷电路板制造厂商所俗称的“桥接”现象。

检测印刷模板隙缝的工作是在一个相同的形式之中。当多余的焊膏被堆积在印刷模板的表面上的时候，pcb表面工艺缺陷检测系统可以被用来检测隙缝处是否被焊膏所堵塞，或者是否产生了拖尾现象。在发现了缺陷以后，设备可以马上自动要求对下面的筛网进行清洗系列操作，或者警示操作者有问题存在需要进行修复。对印刷模板的检测也能够提供用户有关印刷质量和一致性方面的非常有用的数据。

在线视觉系统的一个关键功能是能够对具有高反射性的PCB电路板和焊盘表面实施检测，以及在不均匀的光环境下或者在干燥的焊膏结构造成差异的条件下进行检测。举例来说，HASL电路板一般会呈现出不均匀平坦的、表面轮廓易变和具有反射能力的特点。要获取较高质量的图像，合适的照明也扮演着一个非常重要的角色。光线须能够“瞄准”电路板的基准和焊盘，转而使其它的不易察觉的特征变为清楚可识别的形状。这样下一步可以使用pcb表面工艺缺陷检测系统，以充分发挥出它们的潜在能力。

在一些特定的场合，pcb表面工艺缺陷检测系统能够用来检测焊盘上焊膏的高度或者体积的大小，有时可能仅采用离线的pcb表面工艺缺陷检测系统来做这些事情。采用该程序意味着在给定的印刷模板中形成一个相应的堆积度，以确认在相同的焊盘上焊膏的体积是否缺失。

盈泰德科技在机器视觉检测方面有多年的生产制造经验，如果您在PCB板缺陷检测系统及设备方面有需求，可以直接来问我们。
