视觉定位检测设备,视觉检测设备是怎样工作的?

在之前的文章提到过机器视觉检测设备说就是用机器来替代肉眼去检测和判断。视觉检测设备就是使用电荷耦合器件照相机(既CCD照相机)来把需要被检测的物体转换成图像信号,传输到视觉检测设备进行处理,并且根据像素转化为数字信号。

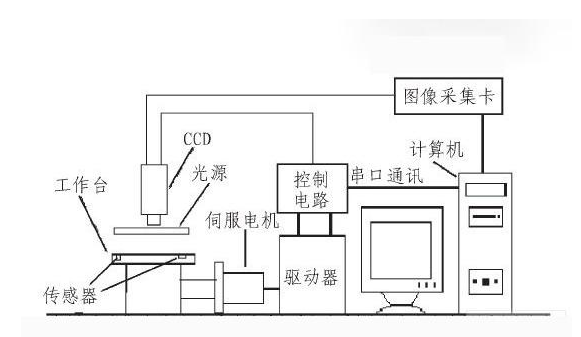

下面我们给大家介绍一下视觉检测设备是怎样工作的:

1、工件定位检测器探测到物体已经运动至接近摄像系统的视野中心,向图像采集部分发送触发脉冲。

2、图像采集部分按照事先设定的程序和延时,分别向摄像机和照明系统发出启动脉冲。

3、摄像机停止目前的扫描,重新开始新的一帧扫描,或者摄像机在启动脉冲来到之前处于等待状态,启动脉冲到来后启动一帧扫描。

4、摄像机开始新的一帧扫描之前打开曝光机构,曝光时间可以事先设定。

5、另一个启动脉冲打开灯光照明,灯光的开启时间应该与摄像机的曝光时间匹配。

6、摄像机曝光后,正式开始一帧图像的扫描和输出。

7、图像采集部分接收模拟视频信号通过A/D将其数字化,或者是直接接收摄像机数字化后的数字视频数据。

8、图像采集部分将数字图像存放在处理器或计算机的内存中。

9、处理器对图像进行处理、分析、识别,获得测量结果或逻辑控制值。

10、处理结果控制流水线的动作、进行定位、纠正运动的误差等。

从上述的工作流程可以看出,机器视觉是一种比较复杂的系统。因为大多数系统监控对象都是运动物体,系统与运动物体的匹配和协调动作尤为重要,所以给系统各部分的动作时间和处理速度带来了严格的要求在某些应用领域,例如机器人、飞行物体导制等,对整个系统或者系统的一部分的重量、体积和功耗都会有严格的要求。工业化已经迈入了新的时代,生产自动化,机器视觉在工业自动化中起到了画龙点睛的作用,为人们所生产的产品提供了质量保证,对产品检测提供了便利。我们在机器视觉检测方面有多年的经验,如果您在 视觉定位检测设备这方面有需求,可以直接来问我们。
