精密五金冲压件表面外观瑕疵缺陷视觉检测系统

随着汽车、电子、通讯行业的不断发展,对五金冲压件的生产要求,也就越来越严格,越来越精密。如何选择一家合适的冲压厂家,同时也是多数人所关注的话题。

作为定制的五金冲压件,在客户的需求中,有着对样板的品质要求,有对样板的时间要求。有对五金冲压件的模具精度要求,也有对模具的时间要求。

同时还会有对大货生产的品质要求和交货的方方面面的质量的要求,是比较严格的,如果脱离了机器视觉检测来直接人工检测质量。也是不现实的,下面给大家分享一个精密五金冲压件外观检测设备检测案例。

一、检测内容及要求检测内容: 最大尺寸长15mm*宽15mm*高3mm的产品的外观检测

序号 检测位置 检测方式 是否可检
1 顶部内孔边粗糙 正光检测 可检
2 底部槽异常 正光检测 可检
3
4 外环刮伤 不可检
5 内槽卡渣 不可检

注明:精密五金冲压件外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于220件(取决于产品送料速度)。

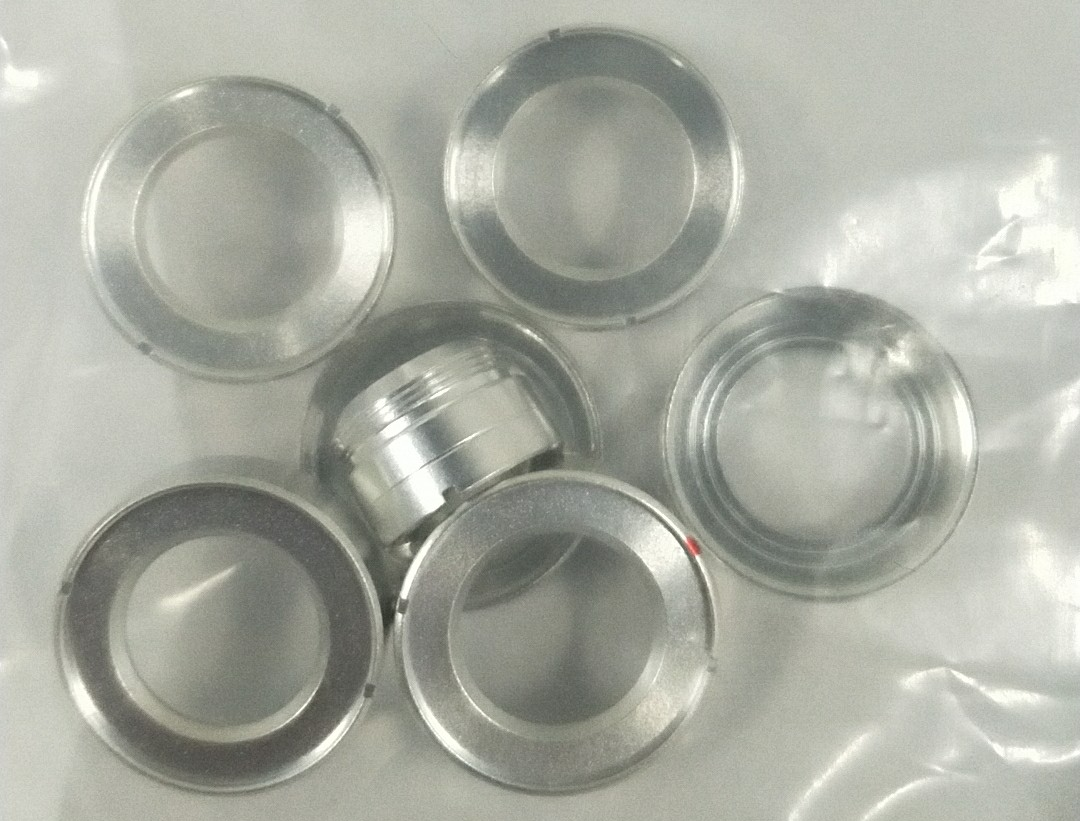

样品图:

精密五金冲压件外观检测设备
二、设备组成及主要机构设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 SONY工业相机 2套
5 相机调节伺服模组 盈泰德定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

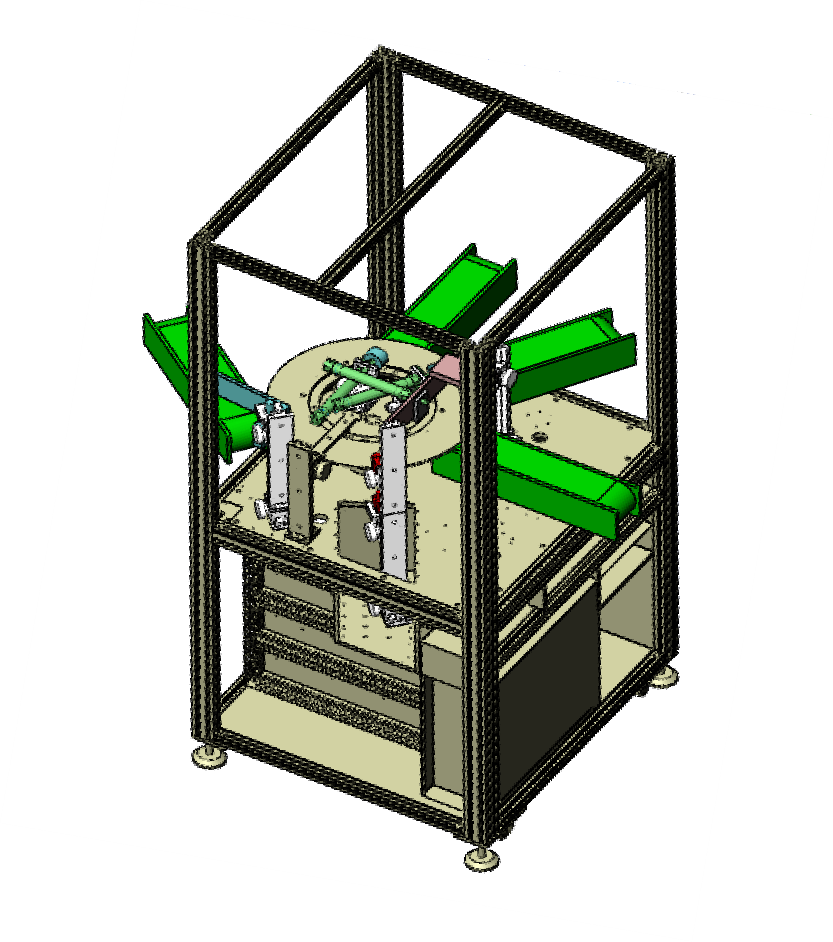

设备外观3D立体图

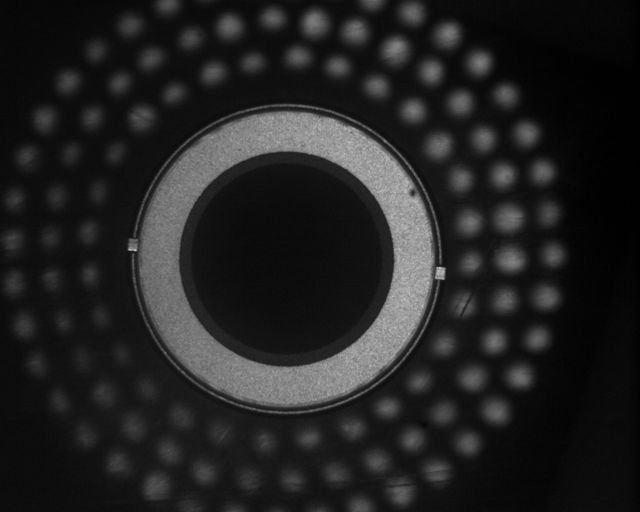

精密五金冲压件外观检测设备三、样件测试图片:底部正光检测原图:

精密五金冲压件外观检测设备

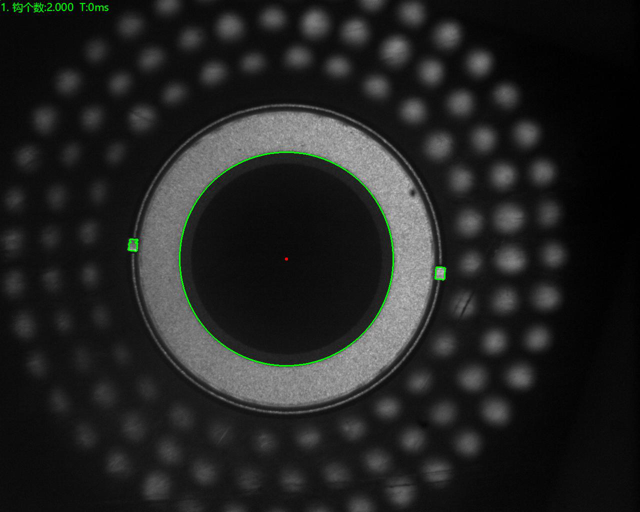

底部正光检测良品分析图:OK

精密五金冲压件外观检测设备

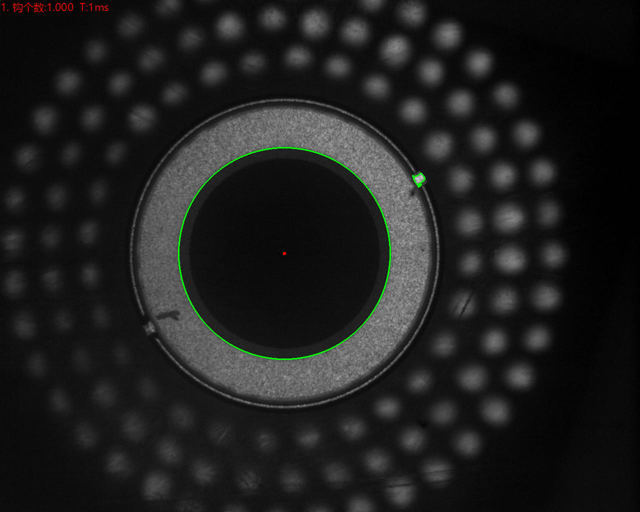

底部正光检测不良品分析图:NG 不良特征: 开槽异常 分析结果:可检

精密五金冲压件外观检测设备

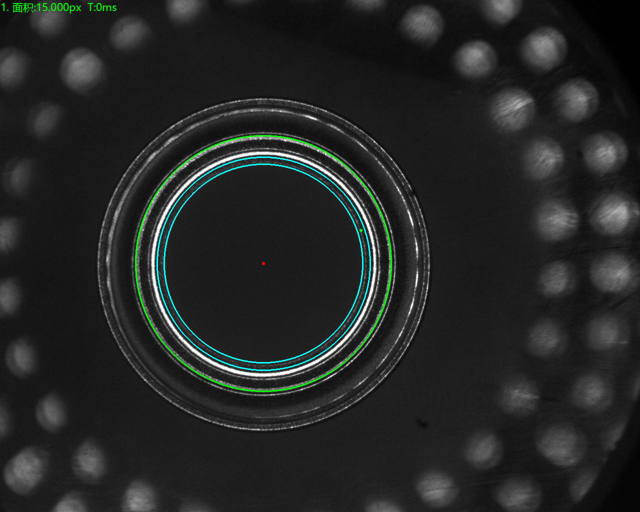

顶部正光检测良品分析图:OK

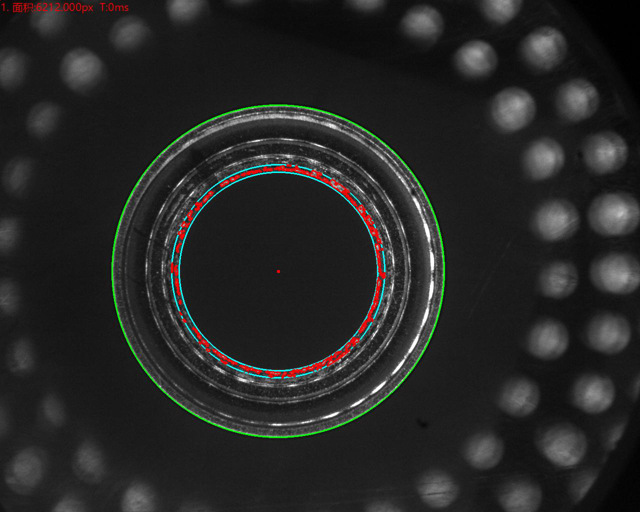

精密五金冲压件外观检测设备顶部正光检测不良品分析图:NG 不良特征: 内环粗糙 分析结果:可检
精密五金冲压件外观检测设备
专业的事交给专业的人做,如果你的工业生产线中需要用到视觉检测设备或者技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认
