陶瓷元件检测,CCD视觉检测外观瑕疵缺陷方案

随着陶瓷元件的市场越来越火,陶瓷的缺陷会严重影响陶瓷的质量,陶瓷圆环和方形陶瓷管因体积小、批量大给生产过程中的检测带来较大的难度。传统的陶瓷零件检测依靠人工肉眼检测,检测效率低、稳定性差、容易出现误检和漏检现象。

近年来,基于声光电等的无损检测方法在陶瓷缺陷检测中引起了高度关注。盈泰德科技采用机器视觉的办法,针对陶瓷圆环或方形陶瓷管的缺陷检测。

一、检测内容及要求检测内容: 最大尺寸长4mm*宽4mm*高2mm的产品的外观检测

序号 检测位置 检测方式 是否可检 备注
1 多金 正光检测 可检
2 键合指短 正光检测 可检
3 漏瓷 正光检测 可检
4 键合指毛刺 正光检测 不可检 特征轻微,产品本身干扰大
5 无环 正光检测 可检
6 不通 正光检测 可检
7 崩瓷 正光检测 可检
8 脏污 正光检测 不可检 特征不明显,无法过滤
9 环偏 正光检测 不可检 受打光影响,无法检测

注明:深圳盈泰德科技生产的视觉CCD检测自动化设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 SONY工业相机 2套
5 相机调节伺服模组 盈泰德定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

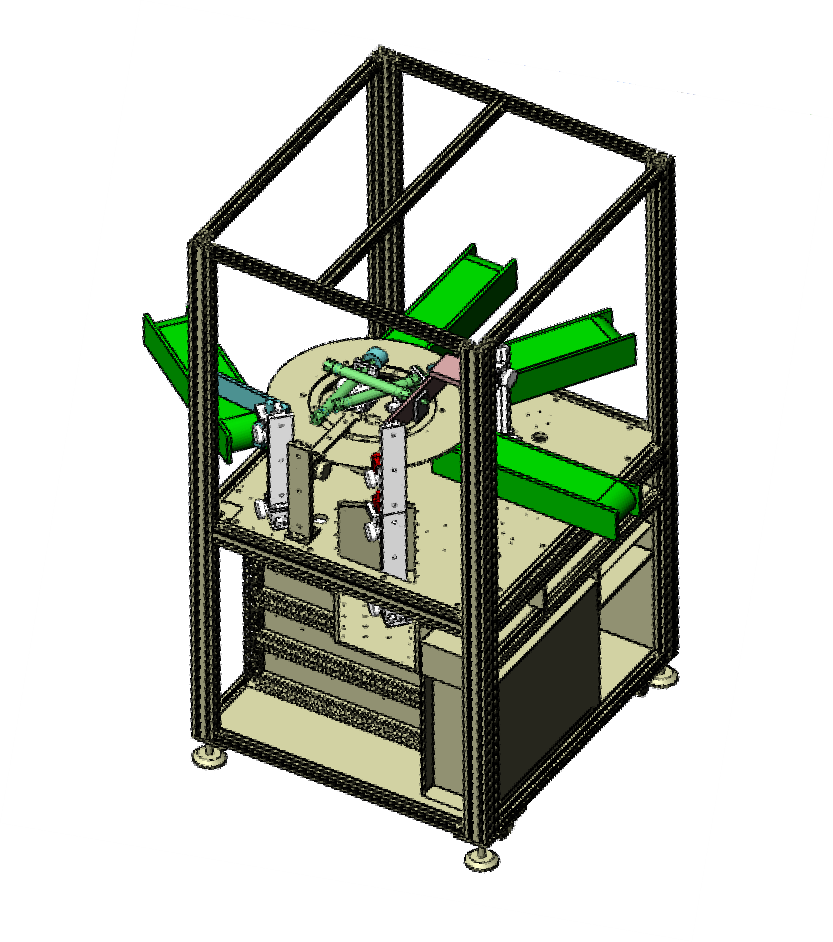

视觉CCD检测自动化设备外观3D立体图

视觉CCD检测自动化设备
三、样件测试图片

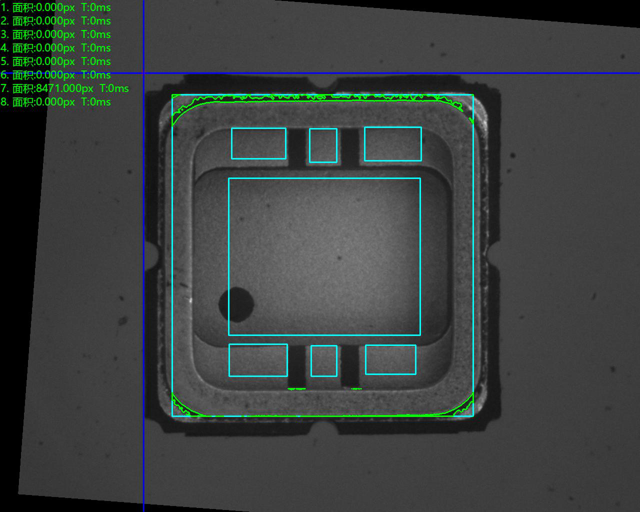

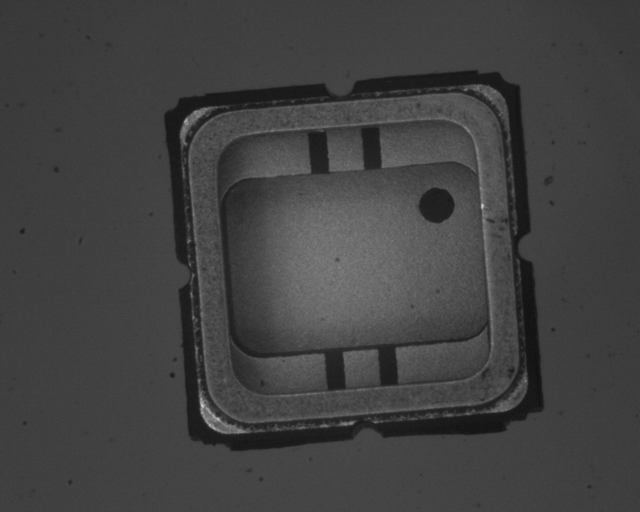

顶部正光检测原图:

视觉CCD检测自动化设备

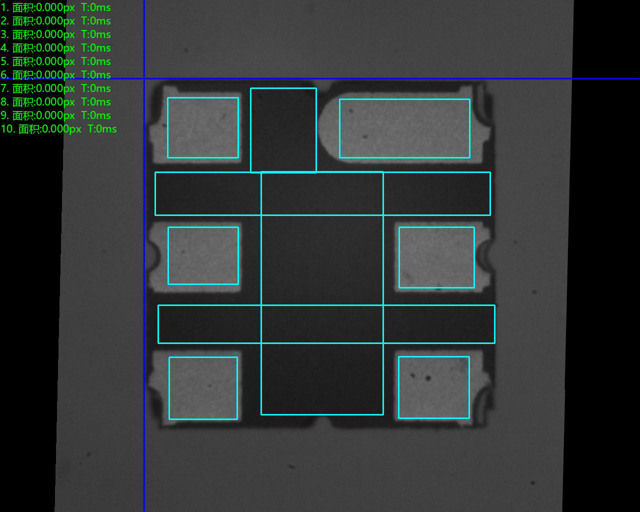

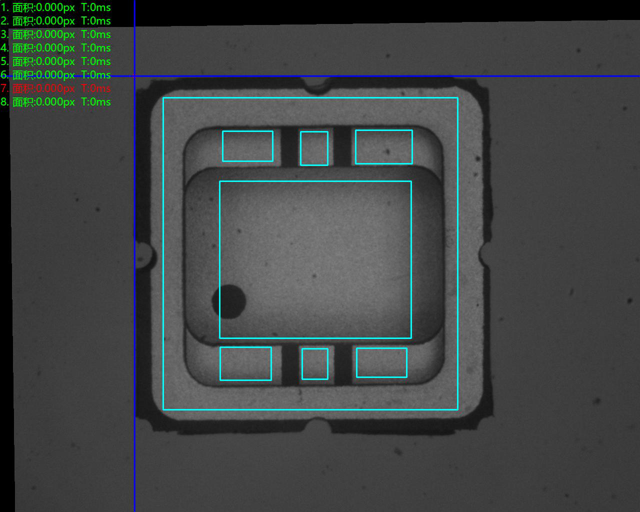

底部正光检测良品分析图:OK

视觉CCD检测自动化设备

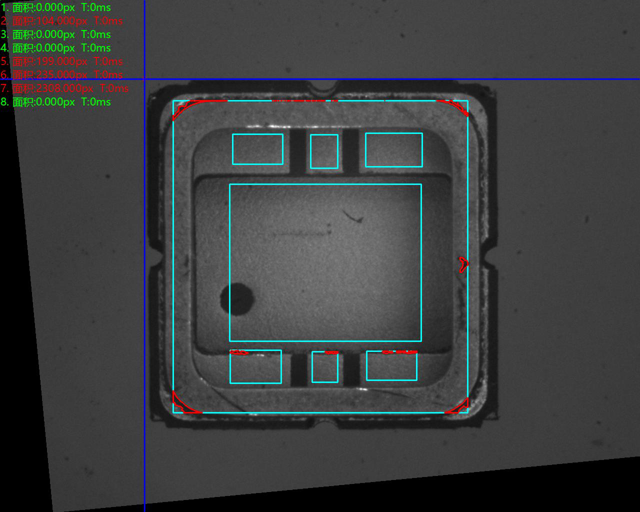

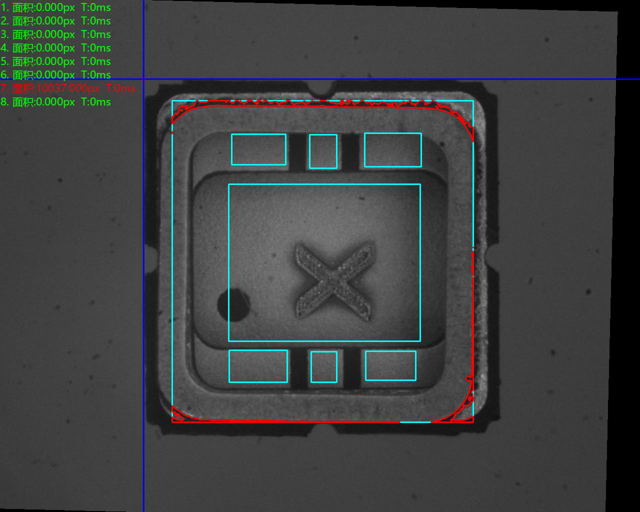

底部正光检测不良品分析图:NG 不良特征: 不通 分析结果:可检

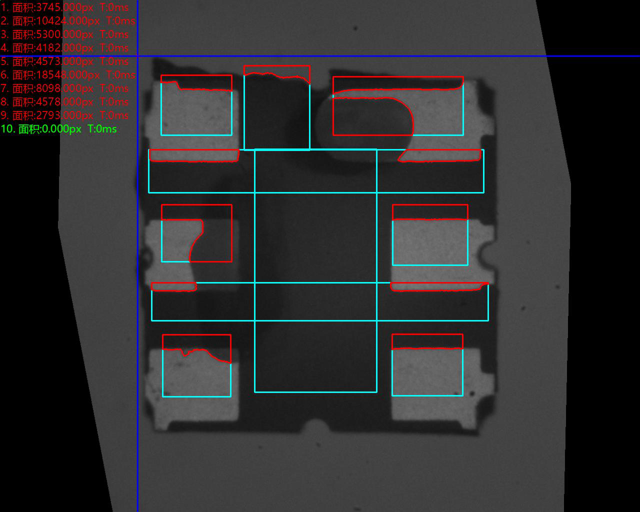

视觉CCD检测自动化设备底部正光检测不良品分析图:NG 不良特征: 无环 分析结果:可检
视觉CCD检测自动化设备底部正光检测不良品分析图:NG 不良特征:环偏 分析结果:可检
视觉CCD检测自动化设备

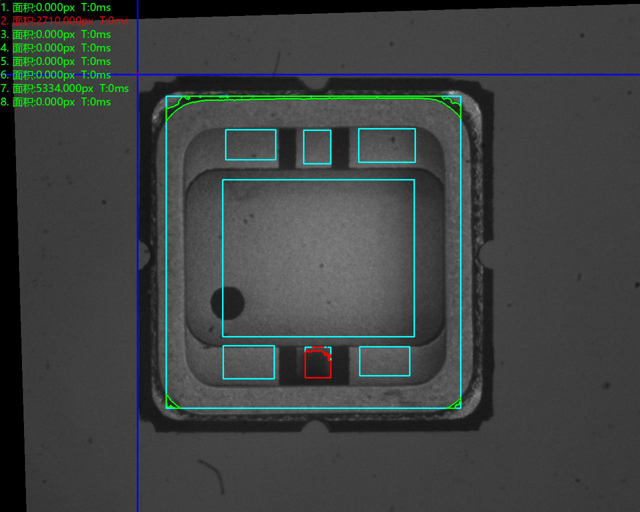

底部正光检测不良品分析图:NG 不良特征:键合指短 分析结果:可检

视觉CCD检测自动化设备

底部正光检测良品分析图:OK

视觉CCD检测自动化设备
底部正光检测不良品分析图:NG 不良特征:多瓷 分析结果:可检
视觉CCD检测自动化设备

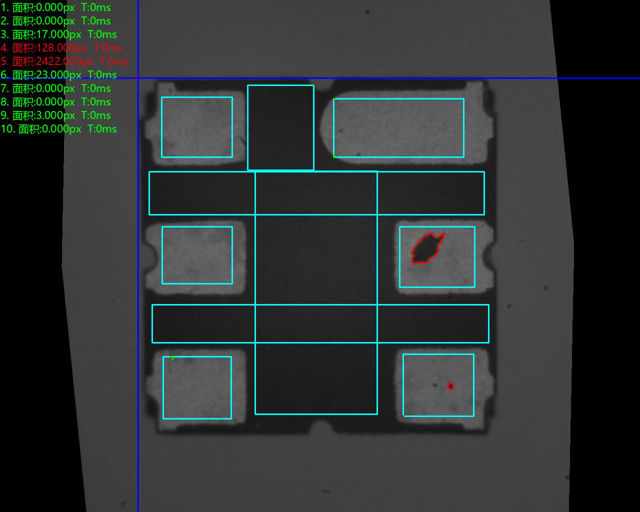

底部正光检测不良品分析图:NG 不良特征:多金 分析结果:可检

视觉CCD检测自动化设备

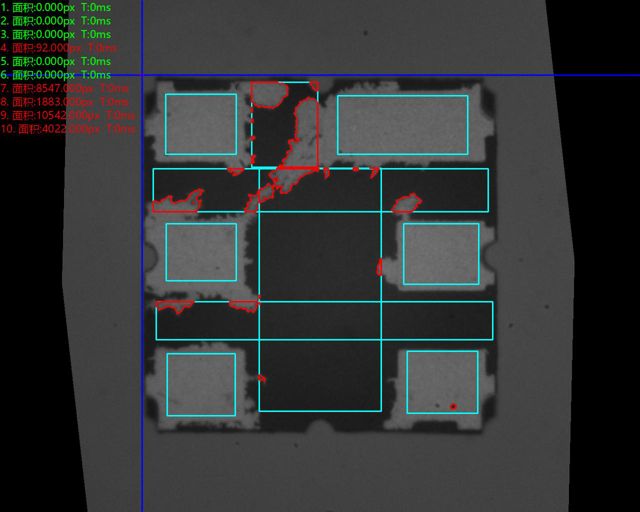

底部正光检测不良品分析图:NG 不良特征:脏污 分析结果:可检

视觉CCD检测自动化设备

四、CCD视觉检测自动化设备安装要求
设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准整体检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

专业的事交给专业的人做,如果你的工业生产线中需要用到CCD视觉检测等技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
