方块磁表面检测(外观瑕疵缺陷破损视觉检测系统)

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检 备注
1 破损 正光检测 可检
2 毛边 不可检 无明显特征

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节模组 盈泰德定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

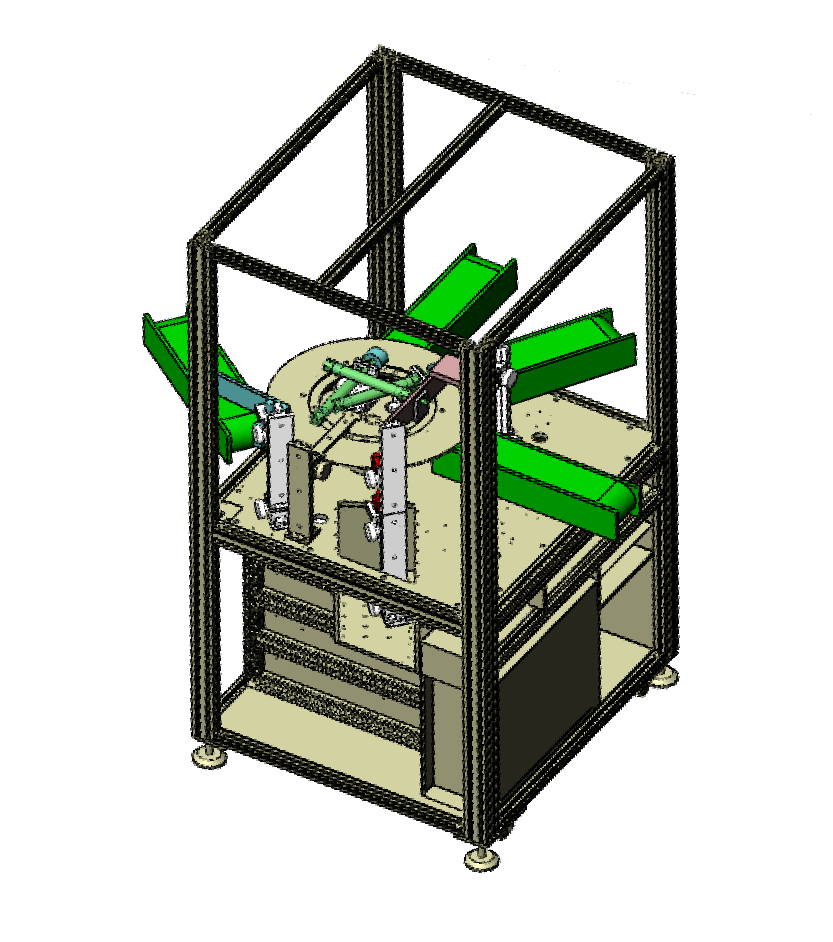

设备外观3D立体图
视觉功能检测设备

样件测试图片:

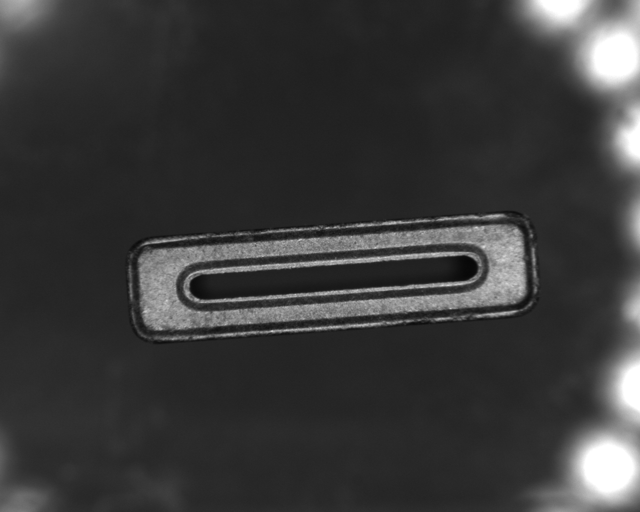

底部正光检测原图:

视觉功能检测设备

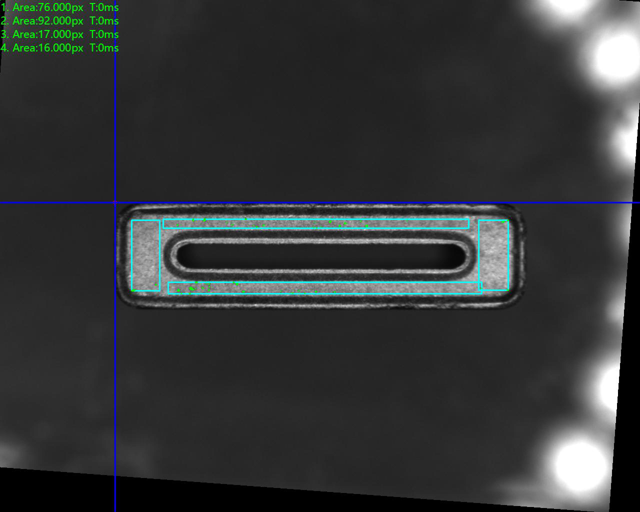

底部正光检测良品分析图:OK

视觉功能检测设备

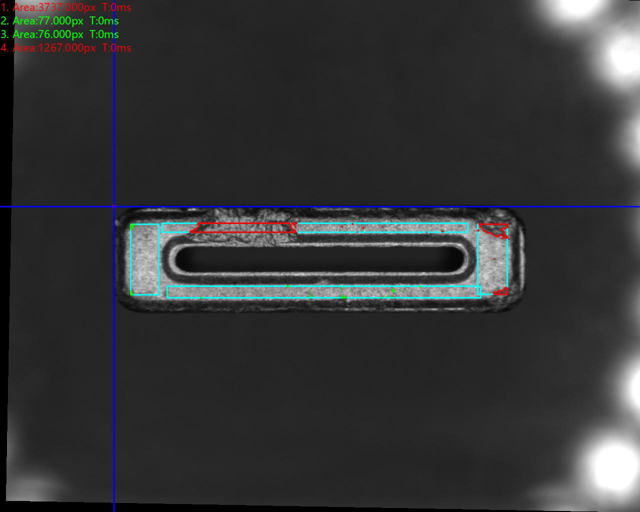

底部正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

视觉功能检测设备

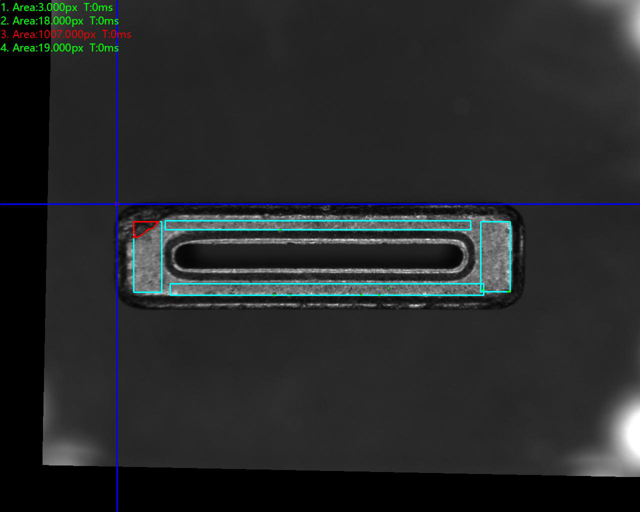

顶部正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

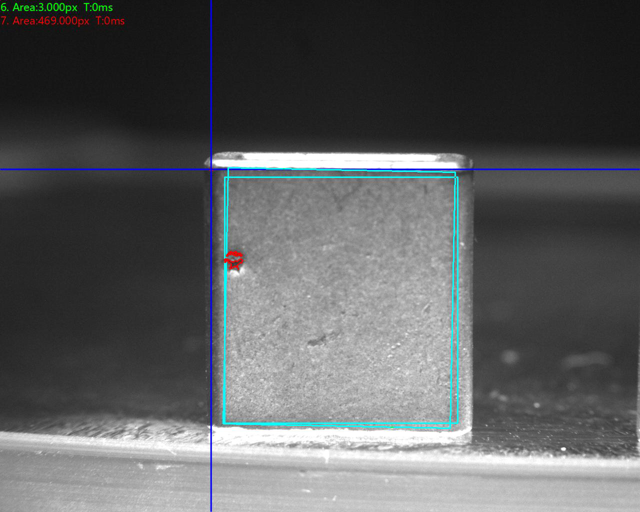

视觉功能检测设备侧面正光检测不良品分析图:NG 不良原因:破损 评估结果:可检
视觉功能检测设备
反侧面正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

视觉功能检测设备
