塑胶件外观瑕疵缺陷视觉检测系统方案

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检 备注
1 缺料1 侧面背光 可检
2 模具压扁 可检
3 顶针坏掉 可检
4 缺料4 侧面正光 可检 此步骤需要检测前后两面,所以需要正反各一个相机
5 色差 不可检

注明:表面缺陷检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图:

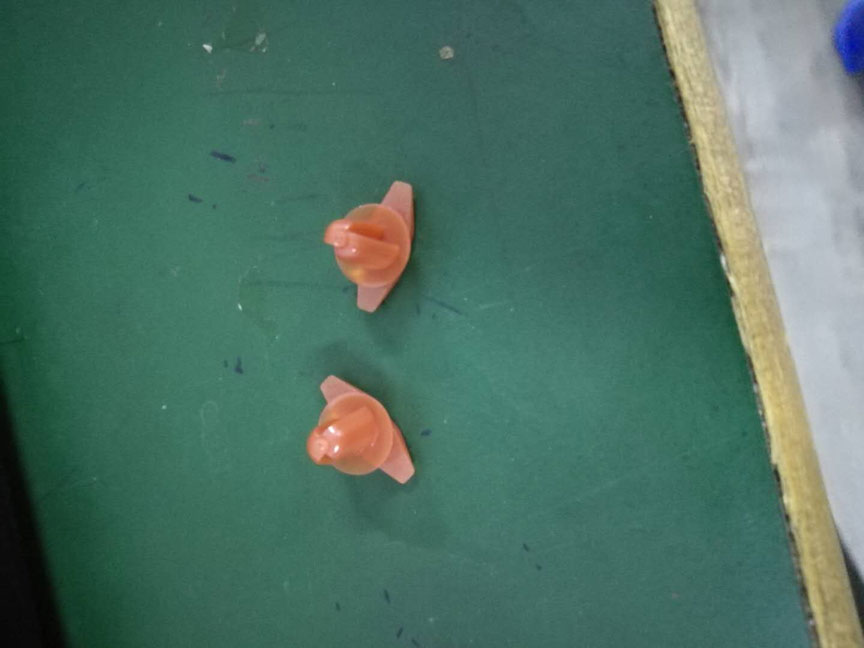

表面缺陷检测系统
二、设备组成及主要机构设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 SONY工业相机 3套
5 相机调节伺服模组 盈泰德定制 3套
6 工业镜头 FA高清光学工业镜头 3套
7 光源 定制光学自适应光源 3套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:

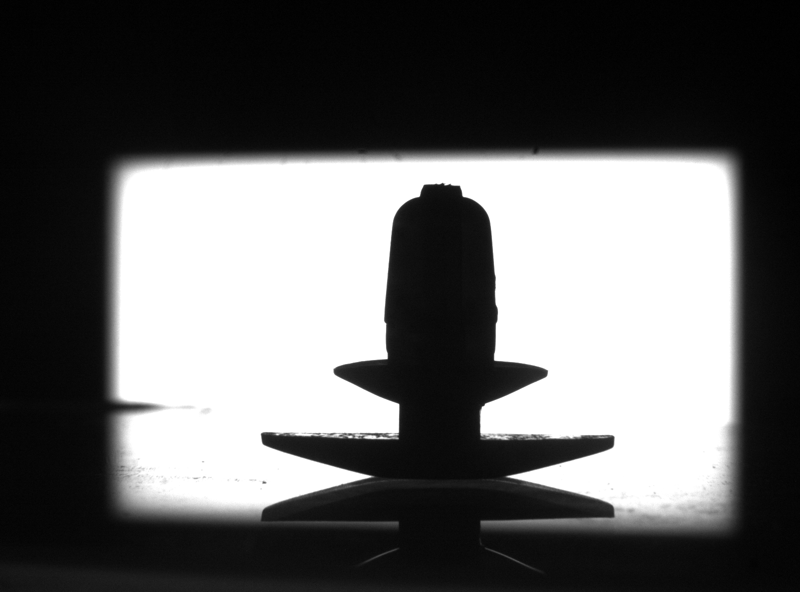

侧面背光检测原图:

表面缺陷检测系统

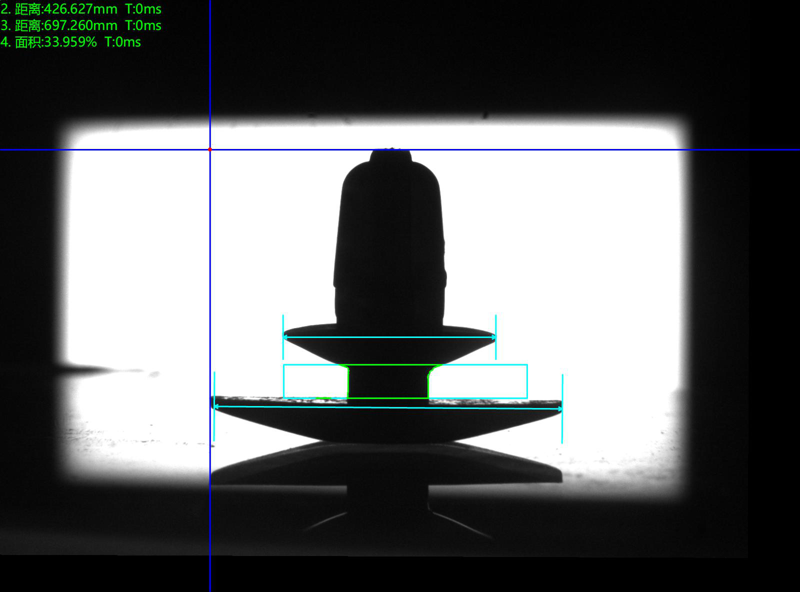

侧面背光检测良品分析图:OK
表面缺陷检测系统

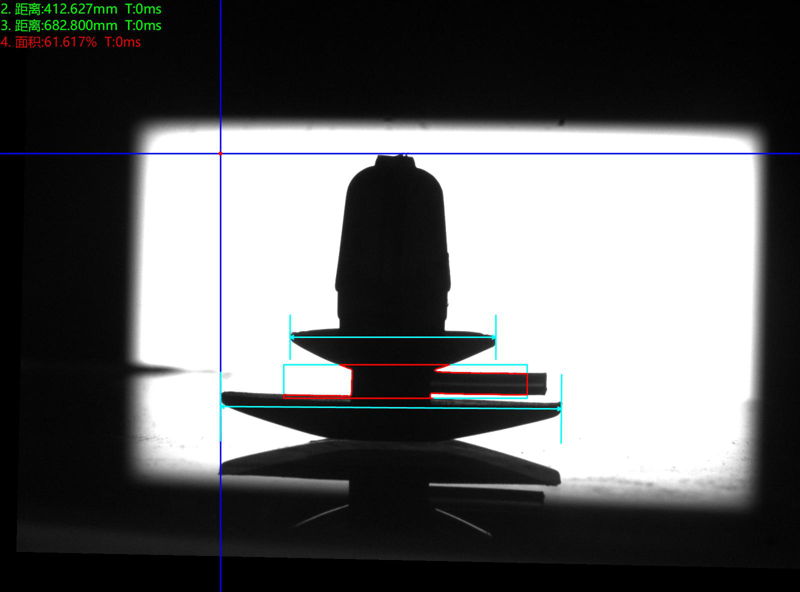

侧面背光检测不良品分析图:NG 不良特征:磨具压扁 分析结果:可检

表面缺陷检测系统

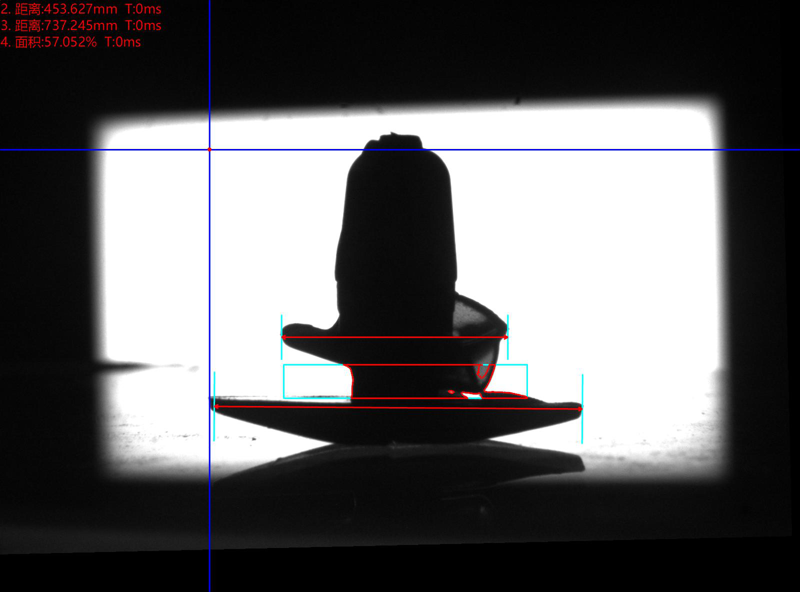

侧面背光检测不良品分析图:NG 不良特征: 顶针坏 分析结果:可检

表面缺陷检测系统

侧面背光检测不良品分析图:NG 不良特征:缺料1 分析结果:可检

表面缺陷检测系统

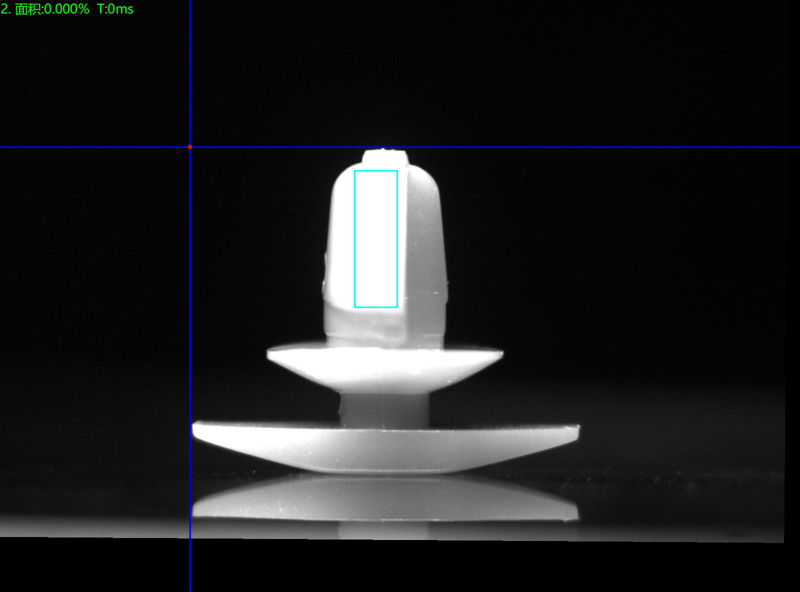

侧面正光检测正面良品分析图:OK

表面缺陷检测系统

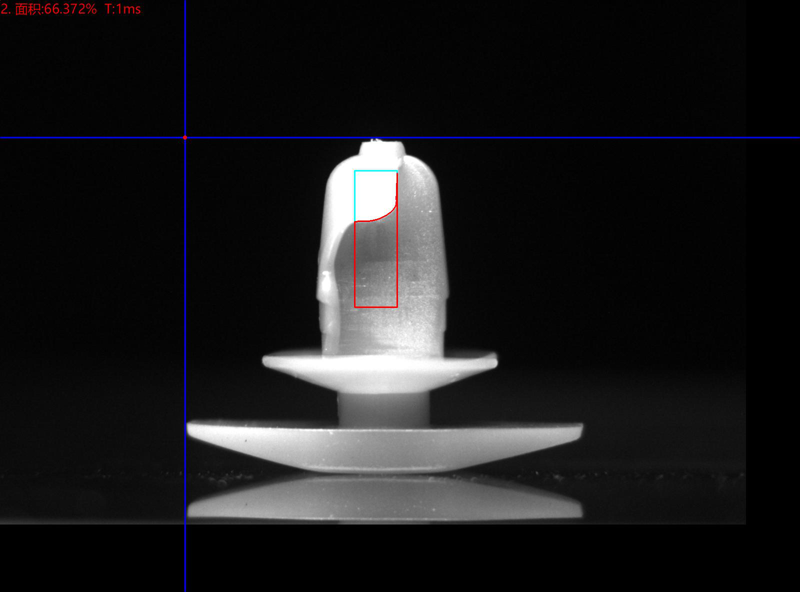

侧面正光检测不良品正面分析图:NG 不良特征:缺料4 分析结果:可检

表面缺陷检测系统
侧面正光检测良品反面分析图:OK
表面缺陷检测系统
侧面正光检测不良品正面分析图:NG 不良特征:缺料4 分析结果:可检

表面缺陷检测系统

四、表面缺陷检测系统安装要求:
设备放置的检测空间: 在流水线上并入安装盈泰德科技视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。
