轴承螺丝器件外观瑕疵缺陷不良机器视觉检测方案

一、检测内容及要求检测内容: 最大尺寸直径9.42mm*高22.27mm的产品的尺寸检测

序号 检测位置 检测方式 是否可检
1 底部缺陷 正光检测 可检
2 表面发白 正光检测 可检
3 压坏 背光检测 可检
4 穴发白,朝里面发白 轻微不可检

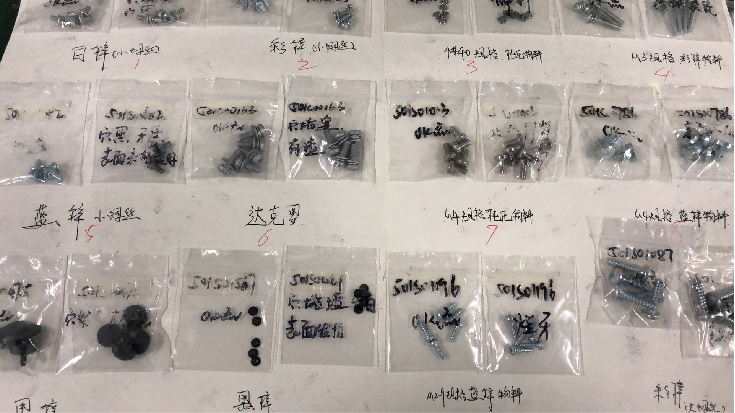

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。样品图:

轴承自动化视觉检测设备检测螺丝器件外观方案
二、设备组成及主要机构设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Basler工业相机 3套
5 相机调节伺服模组 盈泰德定制 3套
6 工业镜头 FA高清光学工业镜头 2套
7 工业镜头 远心工业镜头 1套
8 光源 定制光学自适应光源 4套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 盈泰德定制 1套
12 PLC运动协作 松下·PANASONIC 1套

三、样件(1、2、3、5)测试图片:
底部正光检测原图:轴承自动化视觉检测设备检测螺丝器件外观方案

底部正光检测不良品分析图:NG 分析结果:可检
1:穴堵塞,穴黑。

轴承自动化视觉检测设备

2:穴发黄

轴承自动化视觉检测设备

3:偏针,槽偏心

轴承自动化视觉检测设备4:穴黑轴承自动化视觉检测设备

底部正光检测不良品分析图:NG 分析结果:可检

5:穴堵塞。

轴承自动化视觉检测设备

6:表面压伤,印伤

表面压伤,印伤

7:穴发白

穴发白

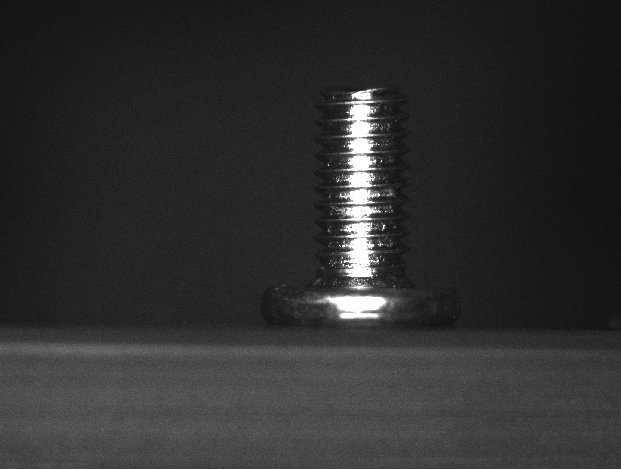

侧面正光检测原图:

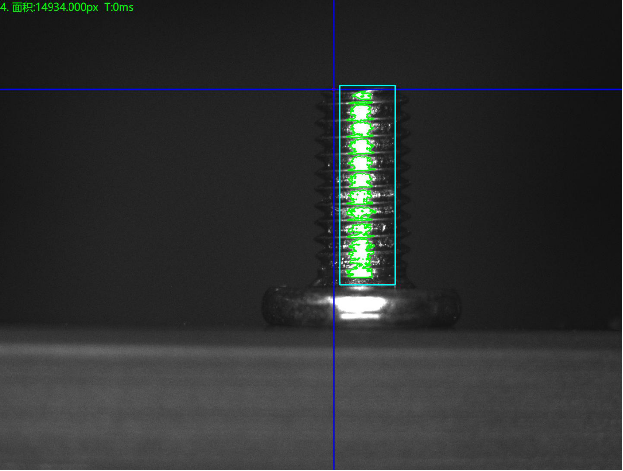

侧面正光检测侧面正光检测良品分析图:OK
侧面正光检测

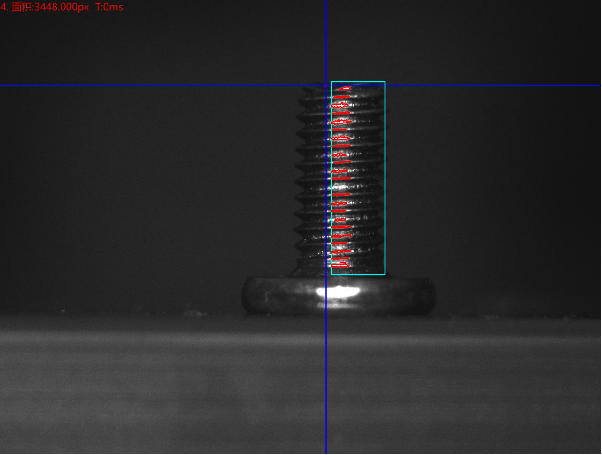

侧面正光检测不良品分析图:NG 不良特征: 牙黑 分析结果:可检

侧面正光检测

侧面背光检测原图:

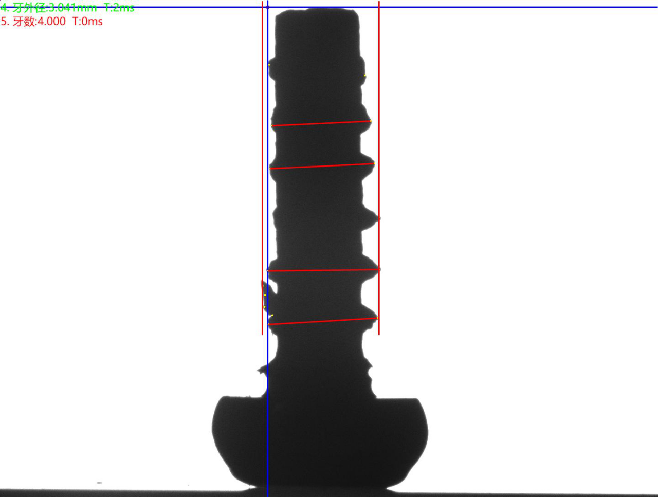

侧面背光检测侧面背光检测不良品分析图:NG 不良特征: 烂牙 分析结果:可检
侧面背光检测

专业的事交给专业的人做,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
