五金件外观检测(异物瑕疵缺陷视觉检测系统)

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 上面生锈、内孔异物 60°环形正光检测 可检
2 底部生锈 60°环形正光检测 可检
3 外径、高度 背光检测 可检
4 内孔直径 不可检

注明:自动化视觉检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

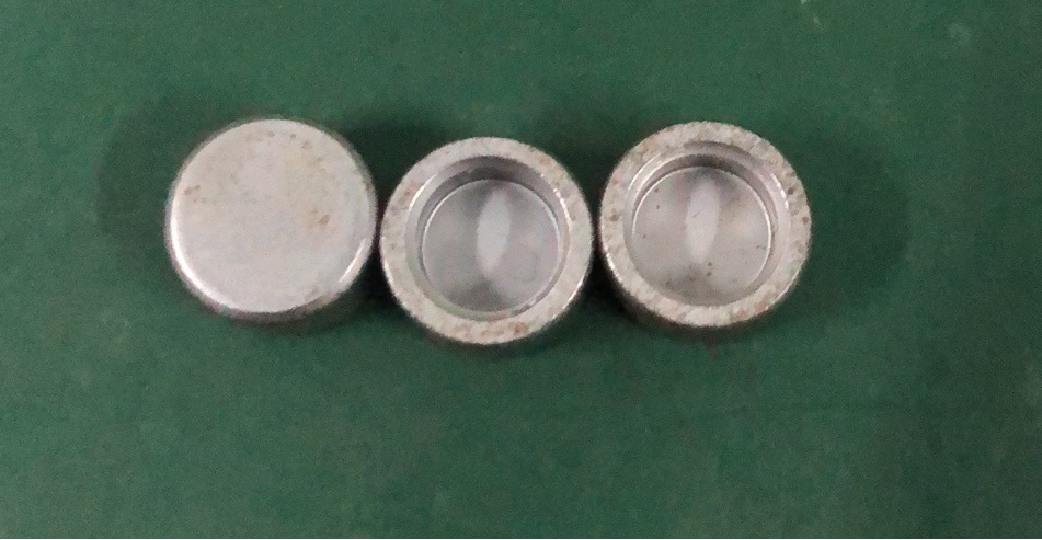

样品图:
自动化视觉检测设备
二、自动化视觉检测设备组成及主要机构自动化视觉检测设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 3套
5 相机调节模组 盈泰德定制 3套
6 工业镜头 远心高清光学工业镜头 3套
8 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:

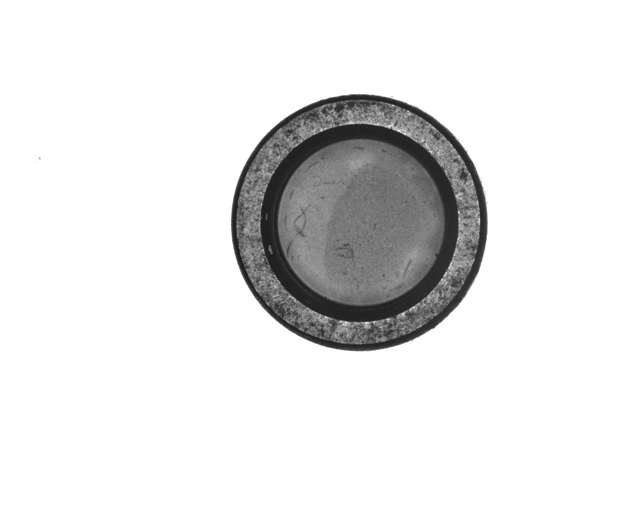

顶部正光检测原图:
自动化视觉检测设备

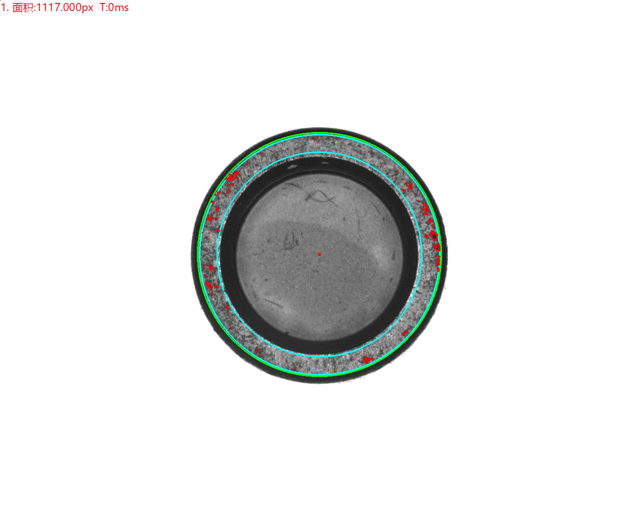

顶部正光检测不良品分析图:NG 不良原因:生锈 分析结果:可检

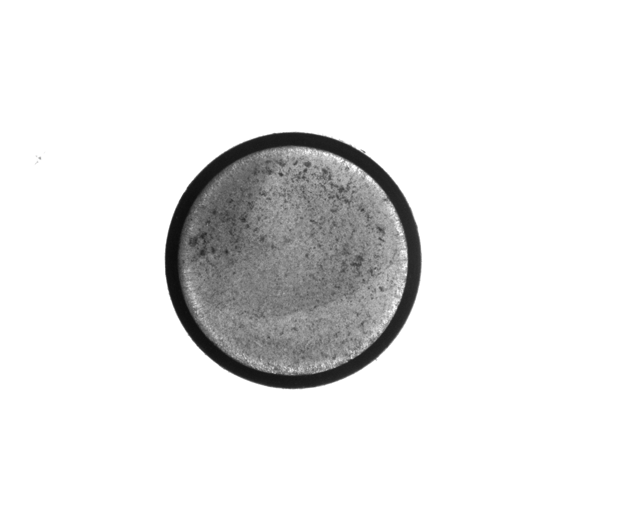

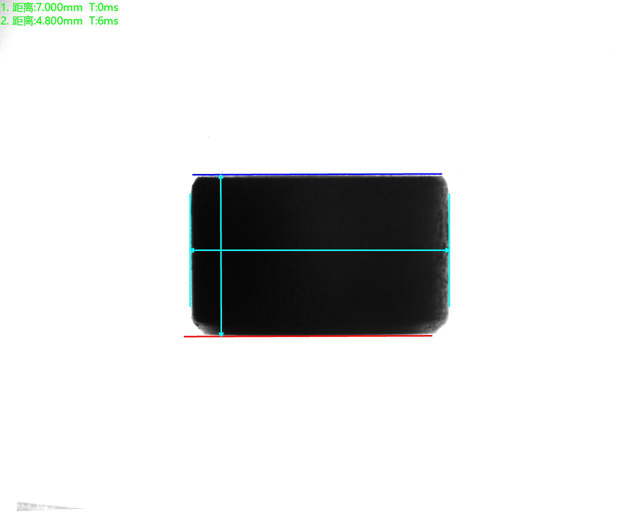

自动化视觉检测设备底部正光检测原图:自动化视觉检测设备底部正光检测不良品分析图:NG 不良原因:生锈 分析结果:可检自动化视觉检测设备侧面背光检测良品分析图:OK
自动化视觉检测设备四、自动化视觉检测设备安装要求:

设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
