手机屏幕视觉检测(屏幕表面外观瑕疵机器视觉检测方案)

大家都熟悉的手机行业在消费升级和技术驱动的趋势下,可谓是备受瞩目。一方面是手机极大的改善着我们的生活,另一方面是人们对手机的依赖越来越强。

其中,全面屏极大的缩小了显示区到边框的距离,大大提升了视觉体验。与此同时,精确测量全面屏显示区到边缘的距离更为困难,这就需要高精度镜头和相机等相互协作达到测量目的。

今天我们来讲解下盈泰德科技手机屏幕检测方案。

产品检测需求

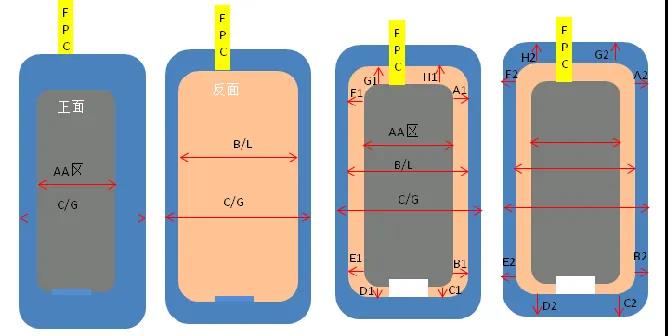

LAN产品(AA区正视可见,B/L背面可见,CG正反面均可见)

①量测AA区至BL边缘距离A1、B1、C1、D1、E1、F1、H1、G1八个点位。

②量测BL区至CG边缘距离A2、B2、C2、D2、E3、F2、H2、G2八个点位。

③量测误差<0.01mm。

视觉系统构成

本项目的目的是采用视觉系统对“手机液晶屏”进行量测AA区至BL边缘距离与量测BL区至CG边缘距离,系统采用上下各两个相机分两次检测。

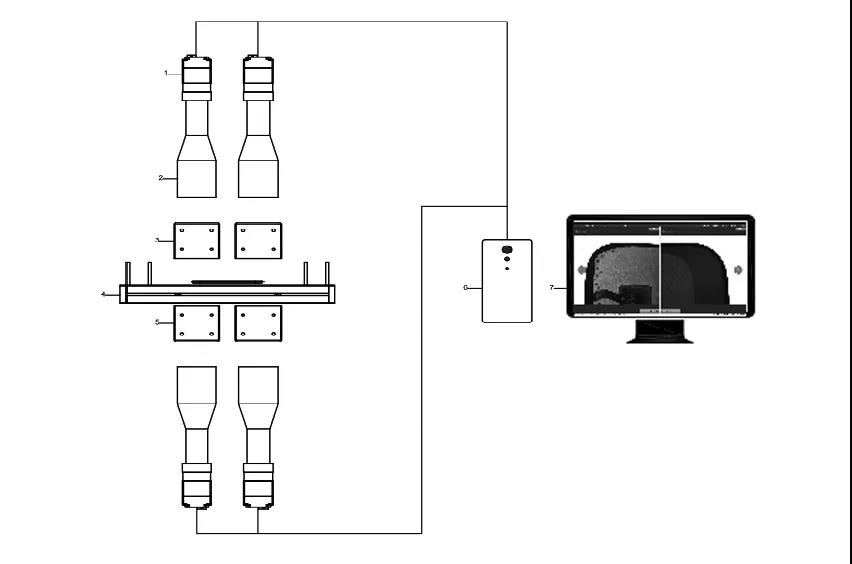

系统检测图



视觉系统构成

检测要求

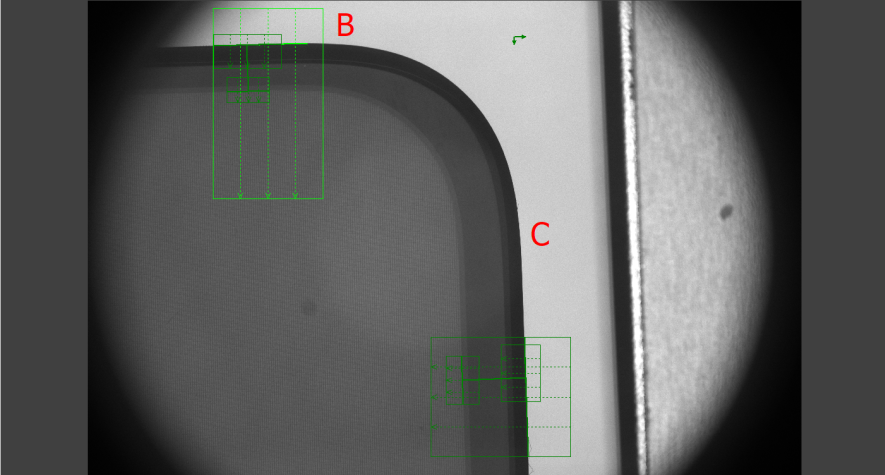

量测AA区至CG边缘距离A、B、C、D1、E、F、H、G八个点位

验证结果:可检测精度小于0.012mm

检测要求

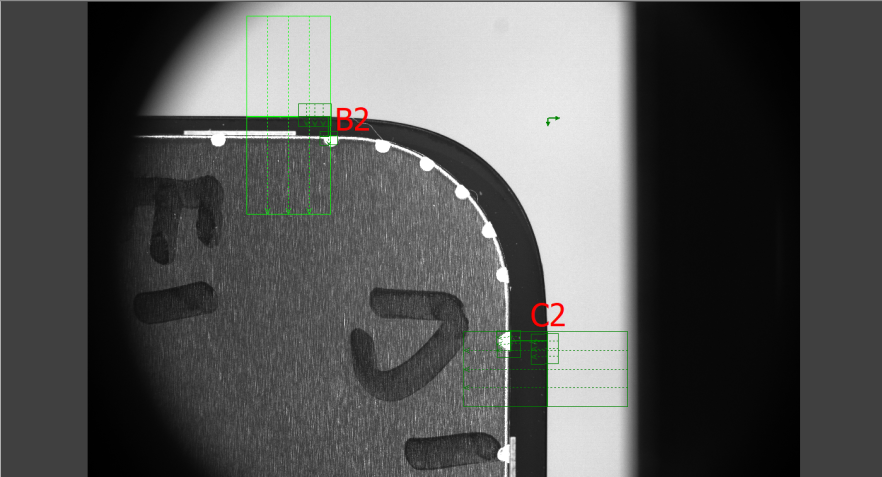

量测BL区至CG边缘距离A2、B2、C2、D2、E3、F2、H2、G2八个点位

验证结果:可检测精度小于0.012mm

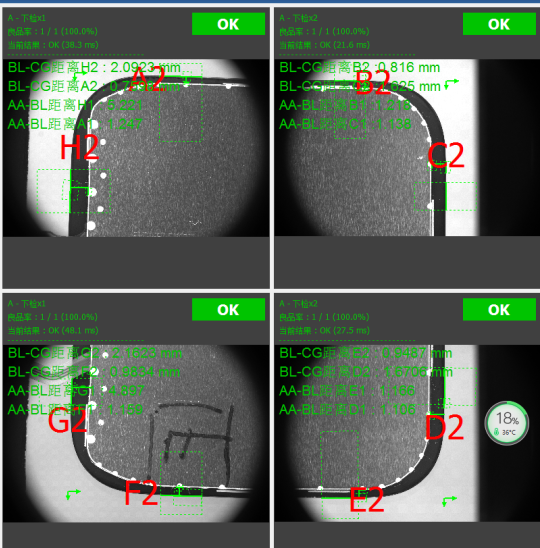

检测要求

量测AA区至BL边缘距离A1、B1、C1、D1、E1、F1、H1、G1八个点位

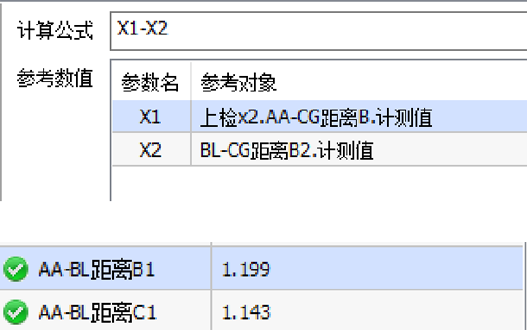

通过测出AA区至CG边缘距离和BL区至CG边缘距离以上两组数据,再用公式运算将两组数据相减结果即为AA区至BL边缘距离

验证结果:可检测精度小于0.012mm

专业的事交给专业的人做,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
