电线接头检测(电线接头尺寸体积缺陷视觉检测方案)

检测内容及要求

检测工件面积:

长26.8mm*高度7.6mm的整体样件的外观检测

检测内容:

1:底面检测表面压伤、护套不良

2:侧面检测高度、压伤

3:顶部检测表面压伤、护套不良

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,底部检测平面外观、压伤。侧面检测高度及压伤。顶部检测表面外观、压伤

5:工业镜头:3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。



三:1底部检测方式

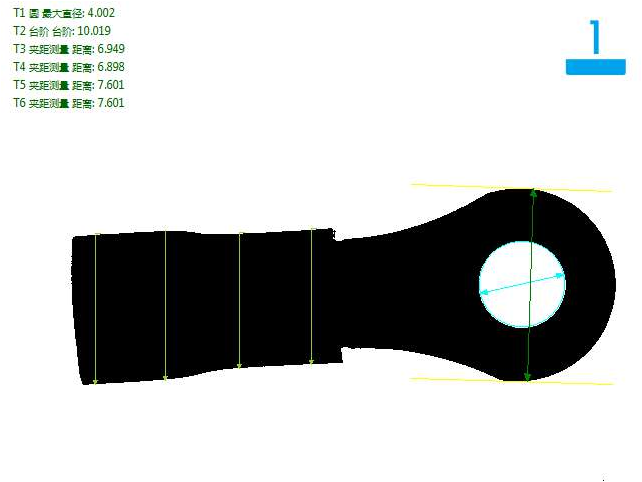

底部检测良品分析图:OK

机器视觉检测方案

三:1底部检测方式

底部检测保护套不良品分析图:NG

机器视觉检测方案

三:2侧面检测方式

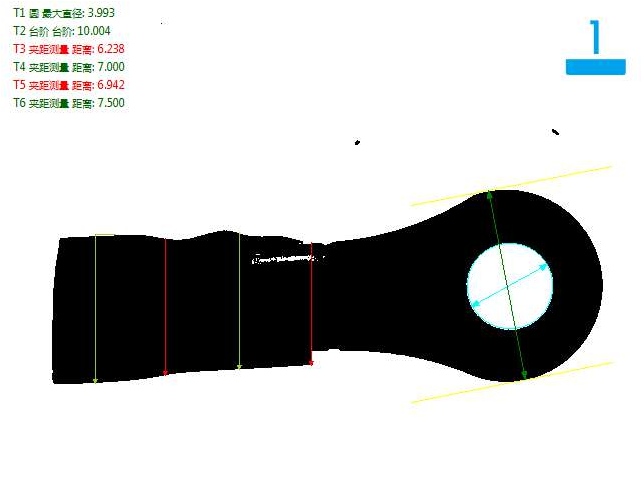

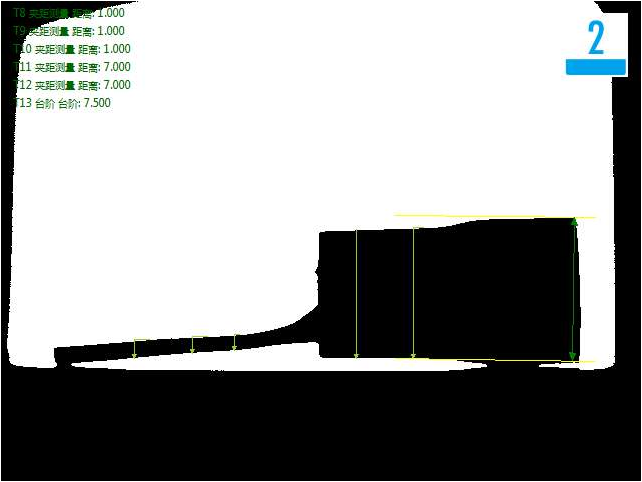

侧面检测良品分析图:OK

机器视觉检测方案

三:2侧面检测方式

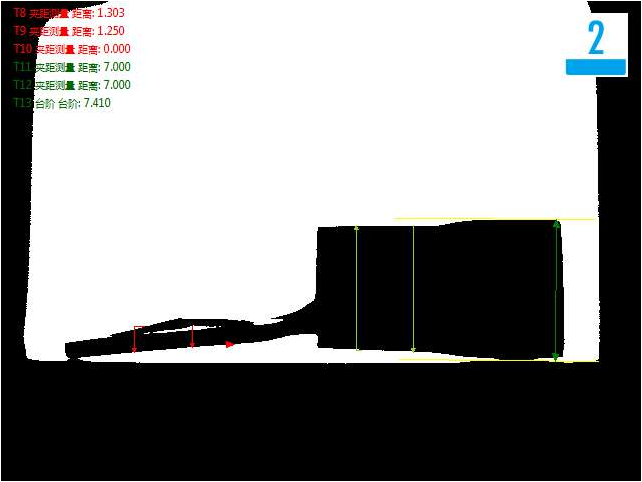

底部检测压伤不良品分析图:NG

机器视觉检测方案

三:2侧面检测方式

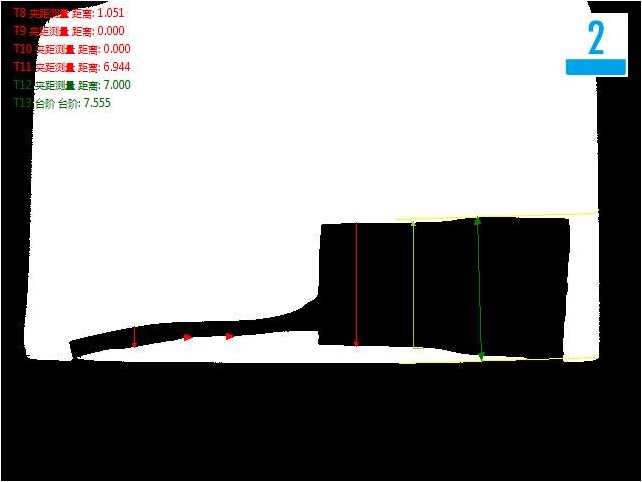

底部检测变形不良品分析图:NG

机器视觉检测方案

三:3顶部检测方式

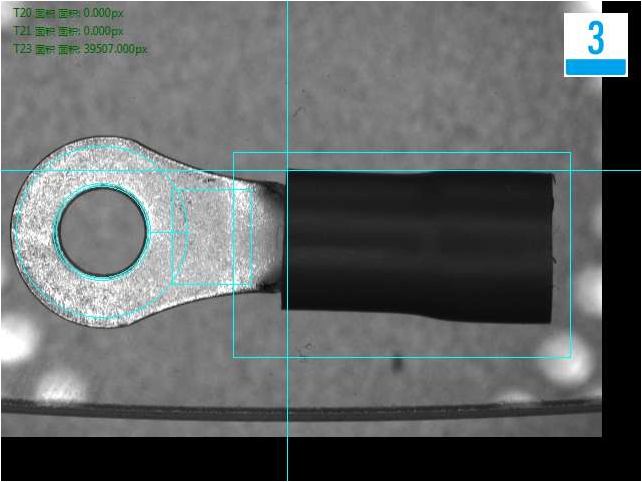

顶部检测良品分析图:OK

机器视觉检测方案

三:3顶部检测方式

顶部检测护套不良不良品分析图:NG

机器视觉检测方案

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA,气压0.35~0.7MPa

以上就是电线接头机器视觉检测方案,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
