硅胶按键视觉检测(外观体积及缺陷视觉检测方案)

检测内容及要求

检测工件面积:

长度9mm*宽度7.4mm*高度6.7mm的样件的外观检测

检测内容:

1:底部正光检测底面外观不良

2:侧面正光检测外观不良

3:侧面正光检测外观不良

4:侧面正光检测外观不良

5:侧面正光检测外观不良

6:顶部正光检测头部外观不良

7:顶部正光检测顶面外观不良

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸: 900*800*1850 mm

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 7套,4个侧面正光,2个正面正光,1套底部正光

5:工业镜头: 7套FA镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1 底部正光检测方式

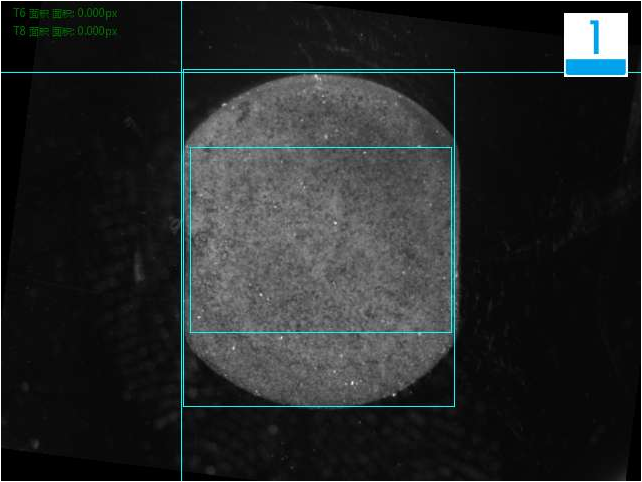

底部检测良品分析图:OK

硅胶按键机器视觉检测设备检测橡胶件外观方案

三:1 底部正光检测方式

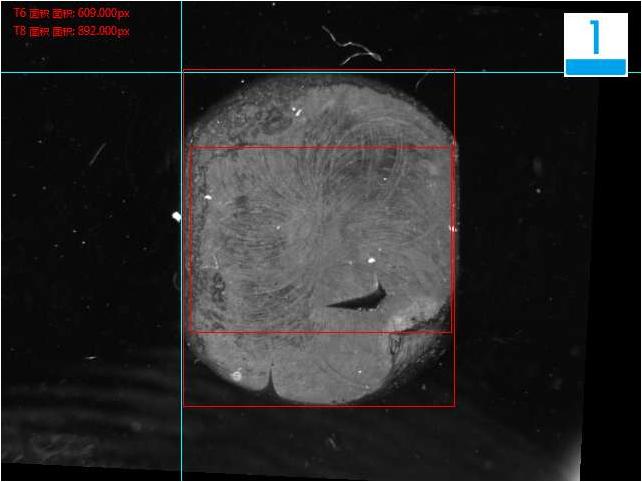

底部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:2 侧面正光检测方式

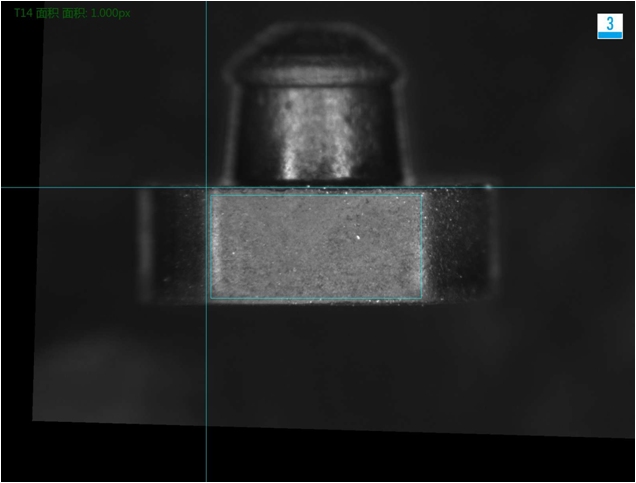

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:2 侧面正光检测方式

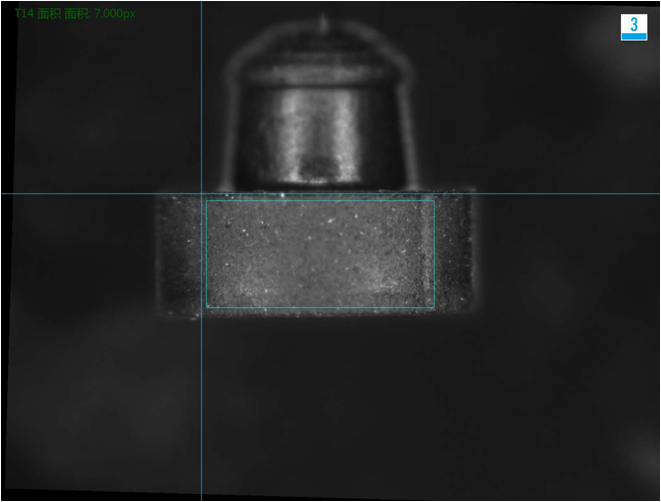

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:3 侧面正光检测方式

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:3 侧面正光检测方式

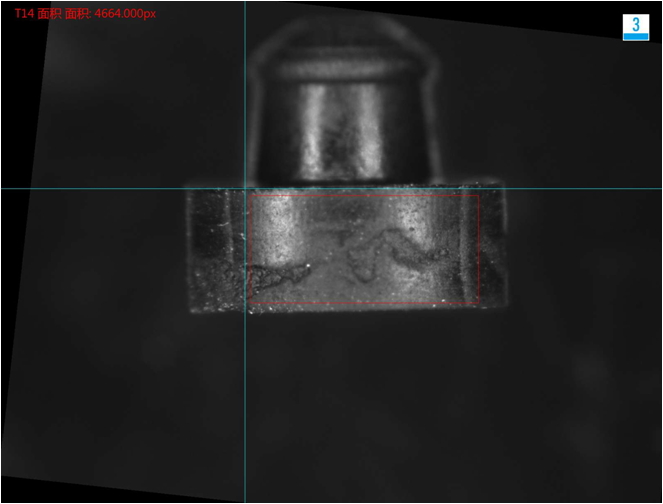

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:4 侧面正光检测方式

侧面检测良品分析图:OK

硅胶按键机器视觉检测设备

三:4 侧面正光检测方式

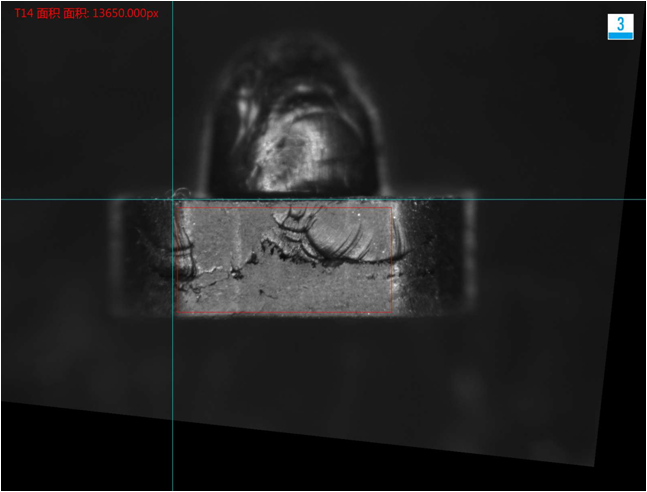

侧面检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:6 顶部正光检测方式

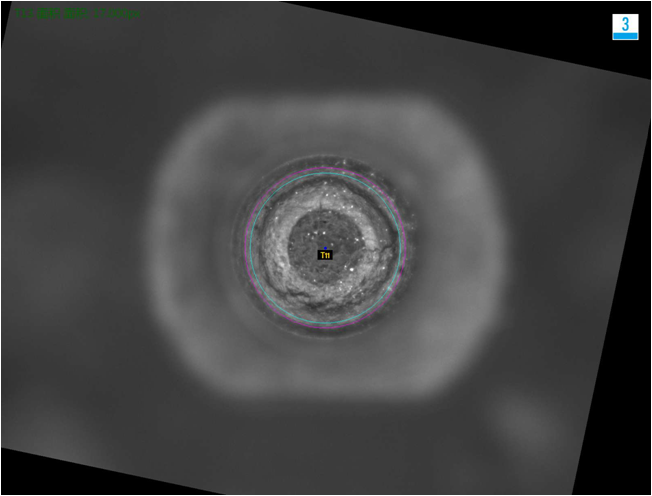

顶部检测良品分析图:OK

硅胶按键机器视觉检测设备

三:6 顶部正光检测方式

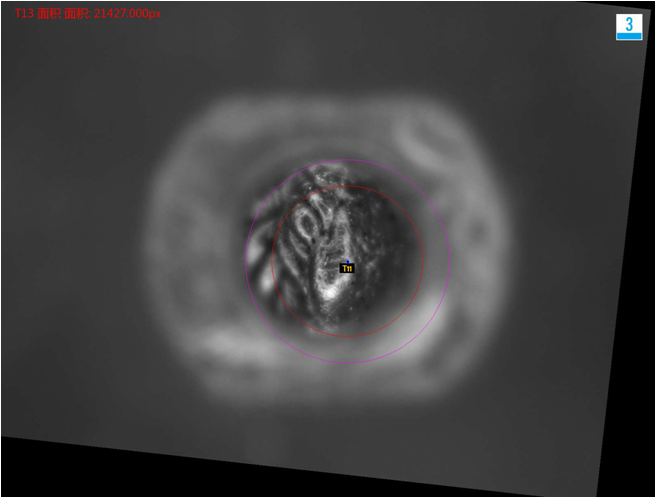

顶部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

三:7 顶部正光检测方式

顶部检测缺陷不良品分析图:NG

硅胶按键机器视觉检测设备

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是橡胶件视觉检测设备方案,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
