支架螺孔视觉定位检测系统(机器视觉定位技术方案)

一、检测内容及要求检测内容: 最大尺寸长70mm*宽70mm*高70mm的产品的丝印、标签、外观检测

序号 检测位置 检测方式 是否可检
1 OP7护耳弹片位置 顶部背光检测 可检
2 OP5螺母位置 可检
3 OP3螺母位置 可检
4
5 OP2-1螺母位置 底部正光检测 可检
6 OP1螺母位置 可检
7 OP2-2螺母位置 可检

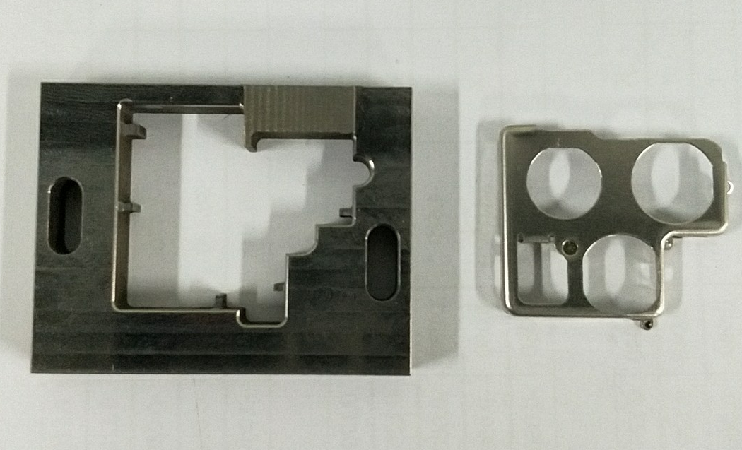

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于40件(取决于产品送料速度)。样品图:

支架螺孔定位采用机器视觉技术方案

二、设备组成及主要机构设备型号:YTD-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 SONY工业相机 2套
5 相机调节伺服模组 盈泰德定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 客供 1套

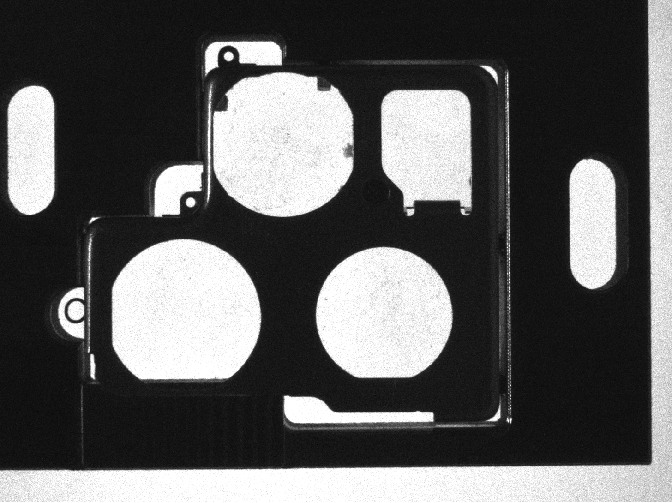

四、样件测试图片:1.背光尺寸检测原图:
支架螺孔定位采用机器视觉技术方案支架螺孔定位采用机器视觉技术方案

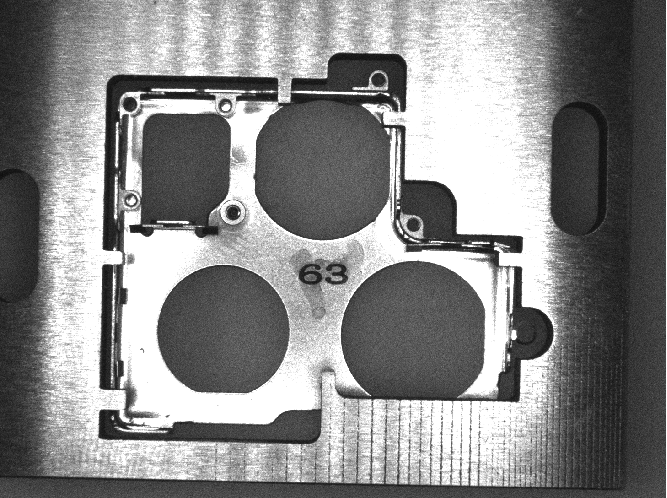

2.正光尺寸检测原图:
机器视觉技术

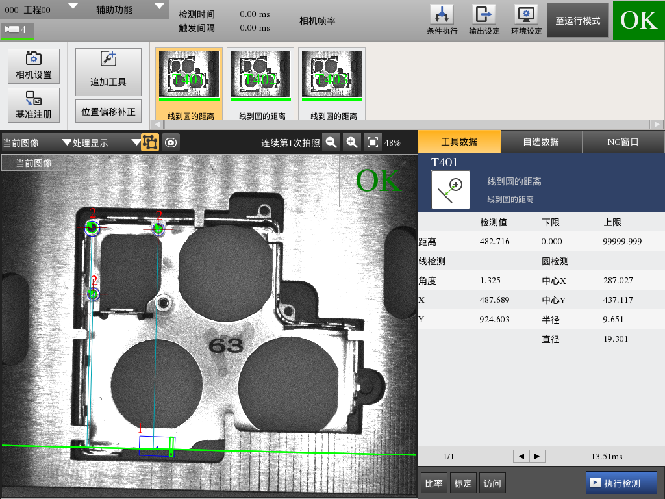

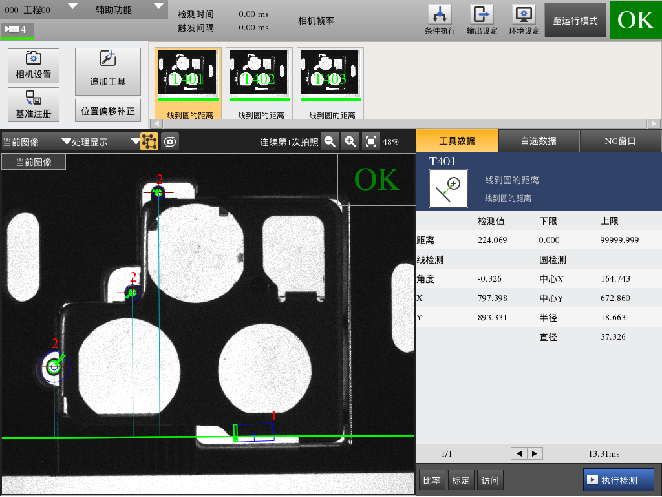

3.正光尺寸检测良品分析图:OK
机器视觉技术
五、系统安装要求:设备放置的检测空间: 在流水线上并入安装盈泰德科技视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

专业的事交给专业的人做,如果你的工业生产线中需要用到类似的视觉检测、视觉定位技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
