硅橡胶视觉检测(硅橡胶表面外观瑕疵缺陷检测案例)

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 偏孔 顶部背光检测 可检
2 压伤 顶部背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

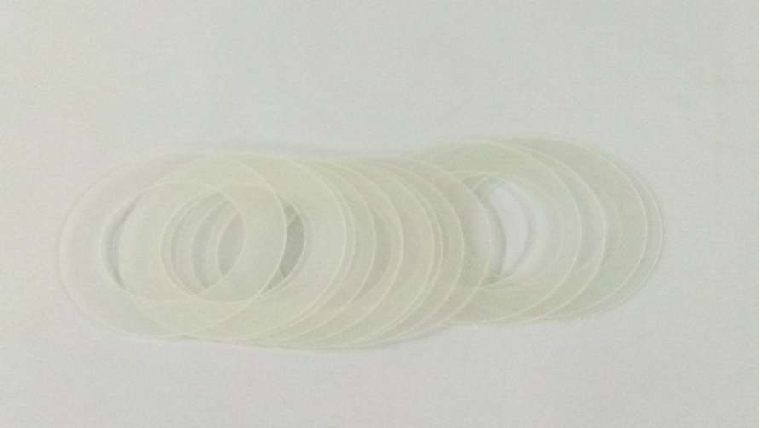

样品图:
硅橡胶震动筛选机筛选橡胶方案

二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节模组 盈泰德定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:顶部背光检测原图:

硅橡胶震动筛选机筛选橡胶方案

顶部背光检测良品分析图:OK
硅橡胶震动筛选机筛选橡胶方案

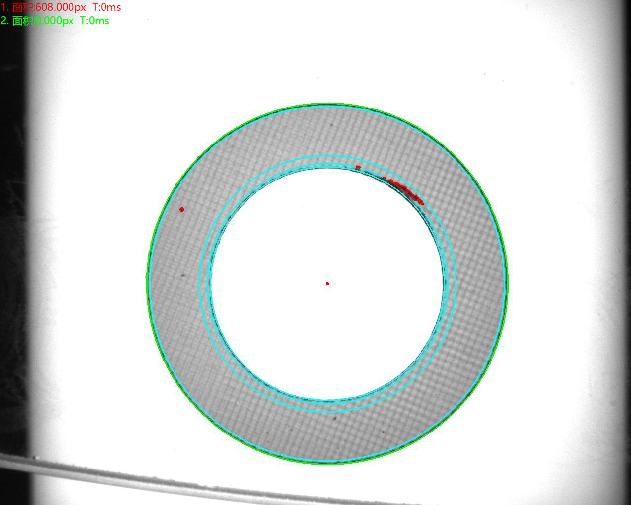

顶部背光检测不良品分析图:NG 不良原因:压伤
硅橡胶震动筛选机

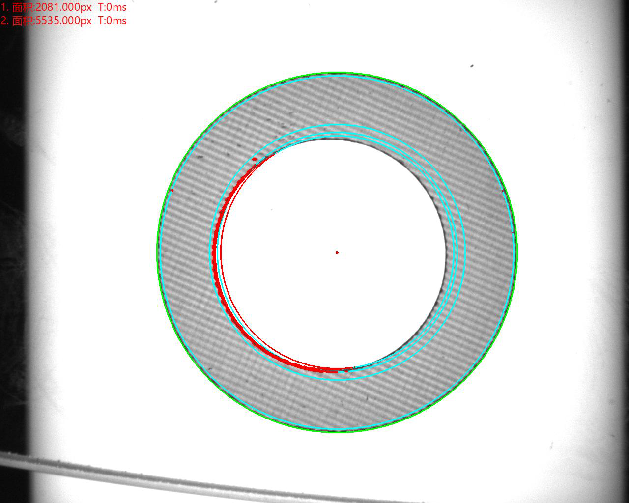

顶部背光检测不良品分析图:NG 不良原因:偏孔
硅橡胶震动筛选机
四、系统安装要求:
设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。
