电感视觉检测(电感尺寸及瑕疵缺陷视觉检测方案)

检测内容及要求

检测工件面积:

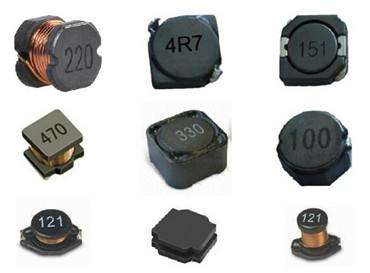

电感样件的底部外观、顶部外观和尺寸检测

检测内容:

1:底面检测破损、缺口.

2:侧面检测高度、宽度.

2:顶面检测破损、缺口.

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-450件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,底面检测、侧面检测、顶部检测

5:工业镜头: 2个FA工业镜头、1个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

电子元器件视觉检测设备检测电感外观方案

三:1底面检测孔方式

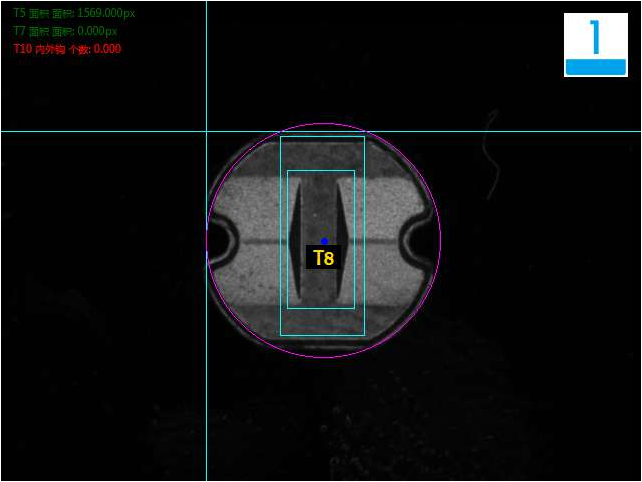

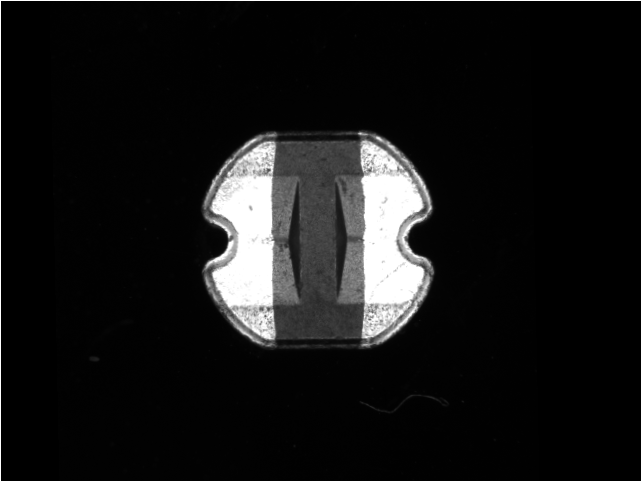

底面检测效果原图:

电子元器件视觉检测设备检测电感外观方案

三:1底面检测孔方式

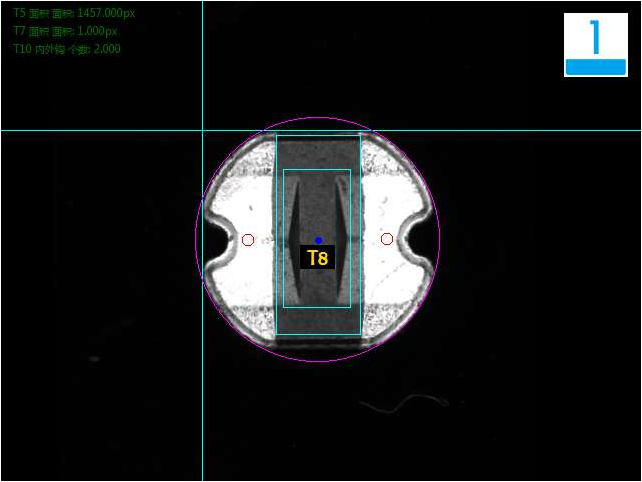

底面检测良品分析图:OK

电子元器件视觉检测设备检测电感外观方案

三:1底面检测孔方式

底面检测印反不良结果图:NG

电子元器件视觉检测设备检测电感外观方案

三:1底面检测孔方式

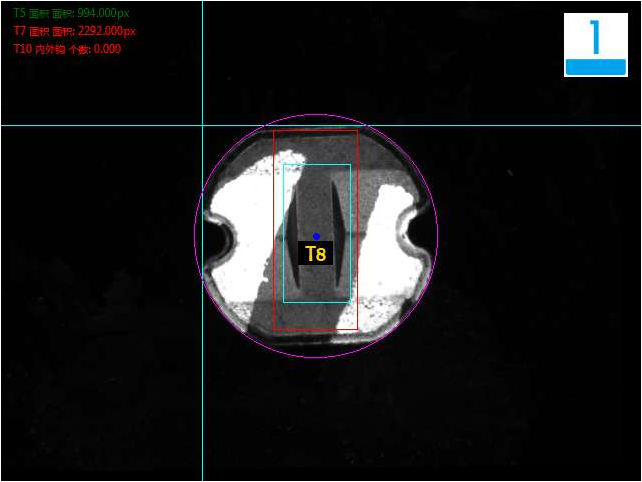

底面检测印斜不良结果图:NG

电子元器件视觉检测设备

三:1底面检测孔方式

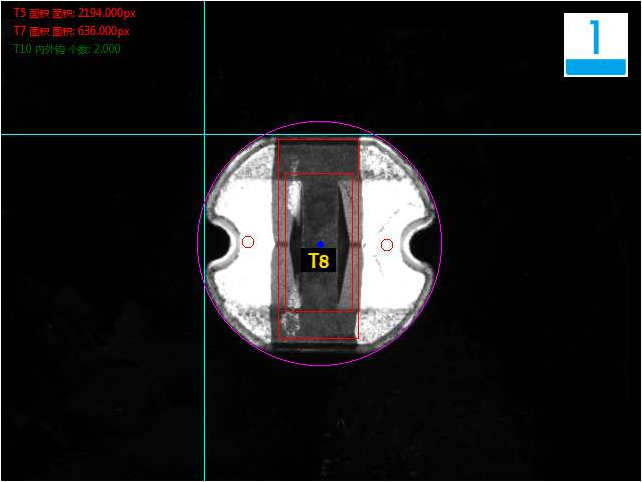

底面检测连银不良结果图:NG

电子元器件视觉检测设备

三:2侧面检测方式

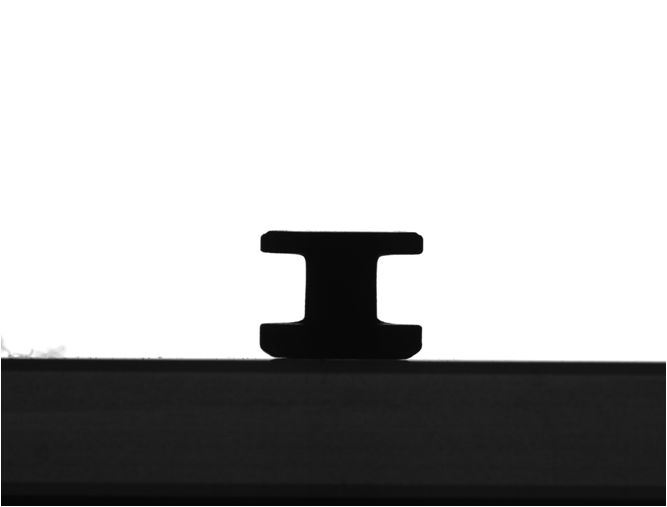

侧面检测效果原图:

电子元器件视觉检测设备

三:2侧面检测方式

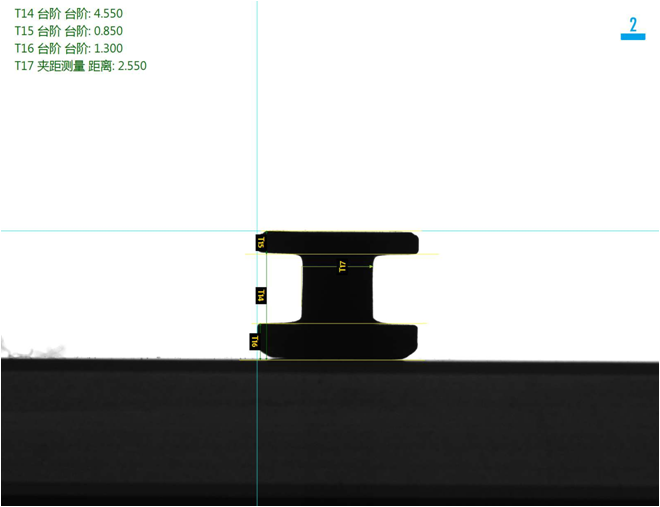

侧面检测良品分析图:OK

电子元器件视觉检测设备

三:3顶部检测方式

顶部检测效果原图:

电子元器件视觉检测设备

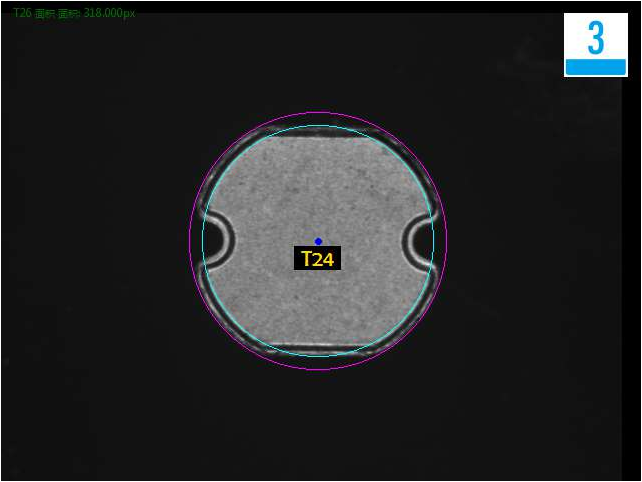

三:3顶部检测方式

顶部检测良品分析图:OK

检测电感外观方案

三:3顶部检测孔方式

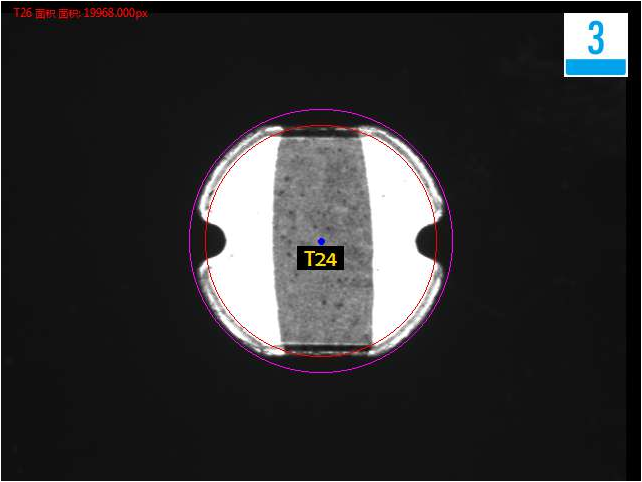

顶部检测印反不良结果图:NG

检测电感外观方案

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是电感检测方案,如果你的工业生产线中需要用到机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
