外观视觉检测设备(冲压件外观检测设备案例)

一、检测内容及要求检测内容: 最大尺寸长10mm*宽2mm的产品的尺寸检测

序号 检测位置 检测方式 是否可检
1 长度 背光检测 可检
2 宽度 背光检测 可检

注明:冲压件外观检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于300件(取决于产品送料速度)。

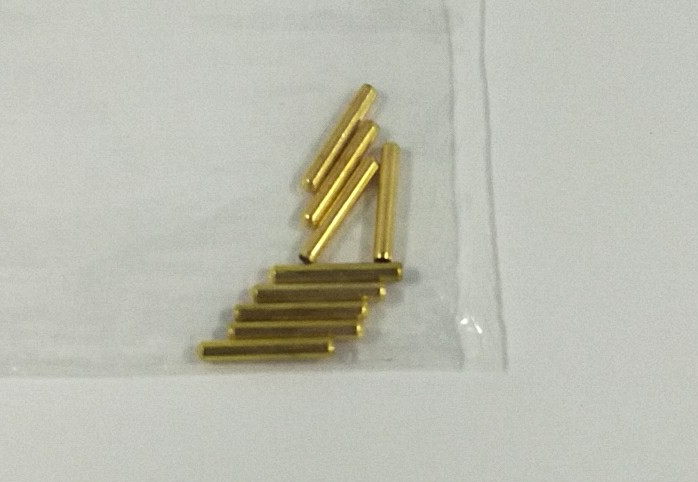

样品图:
冲压件外观检测设备
二、冲压件外观检测设备组成及主要机构冲压件外观检测设备型号:INT-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节伺服模组 盈泰德定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台(开槽) 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套


三、样件测试图片:

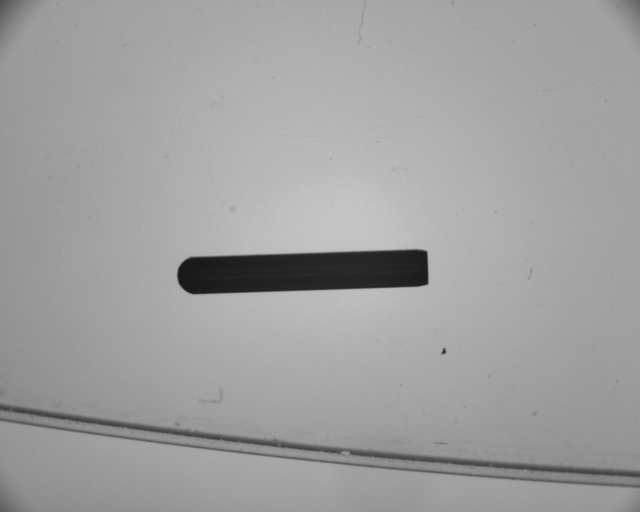

顶部背光检测原图:

冲压件外观检测设备

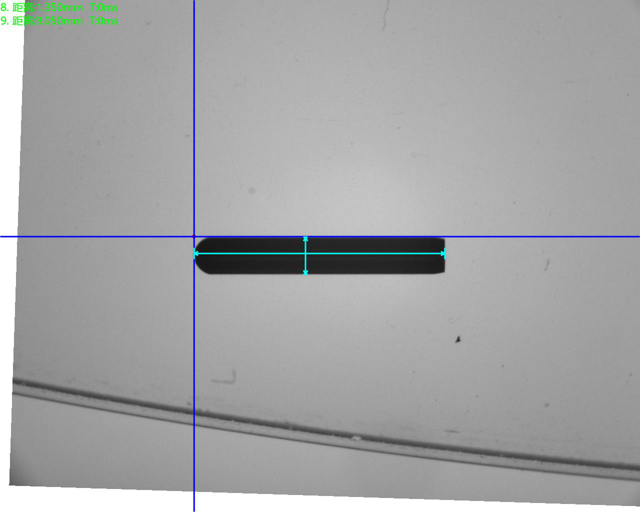

顶部背光检测良品分析图:OK
冲压件外观检测设备
