磁材缺陷检测(磁材表面外观视觉检测案例)

一、检测内容及要求检测内容: 最大尺寸长20mm*宽15mm的产品的外观检测

序号 检测位置 检测方式 是否可检
1 外观检测 正光检测 可检

注明:深圳盈泰德科技磁材表面缺陷检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于80件(取决于产品送料速度)。

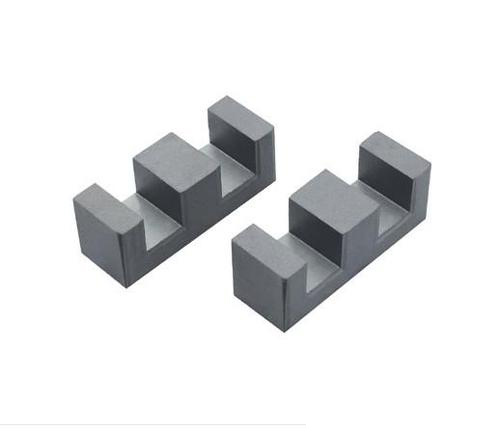

样品图

磁材表面缺陷检测设备
二、设备组成及主要机构设备型号:SP-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节伺服模组 盈泰德定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套
12 上下料机构 盈泰德定制皮带线 2套

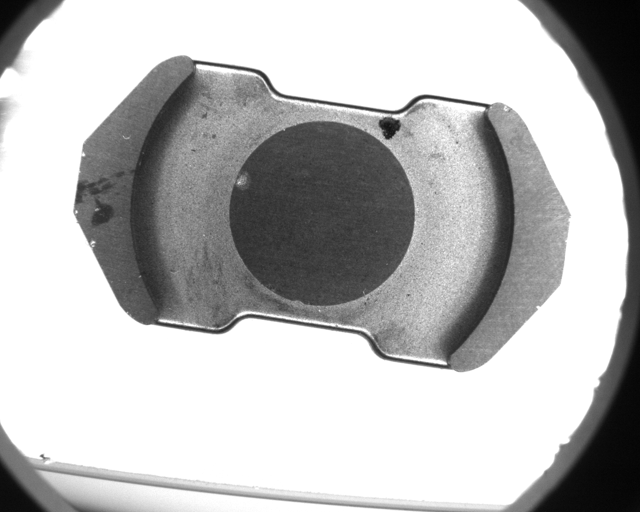

三、样件测试图片:顶部正光检测原图:
顶部正光检测原图

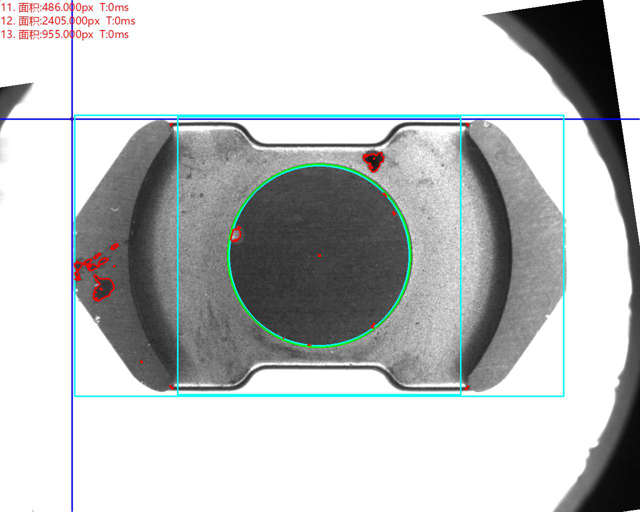

顶部正光检测不良品分析图:NG 不良原因:

磁材表面缺陷检测设备

顶部正光检测不良品分析图:NG

磁材表面缺陷检测设备

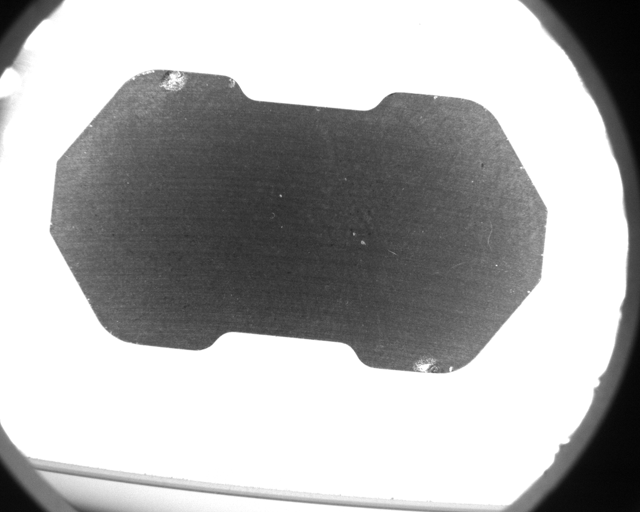

底部正光检测原图:

底部正光检测原图

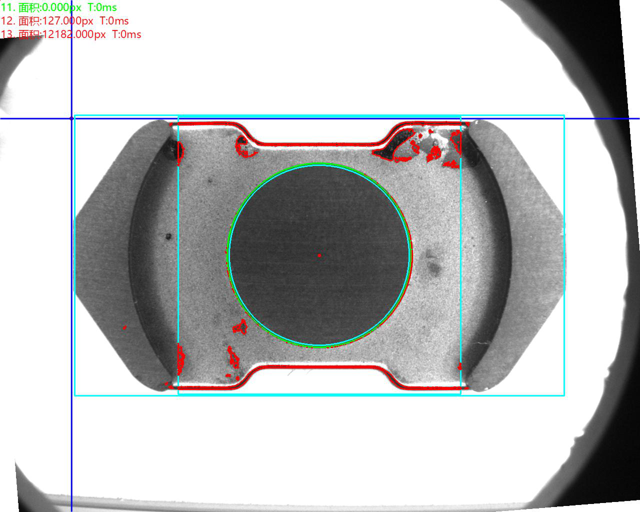

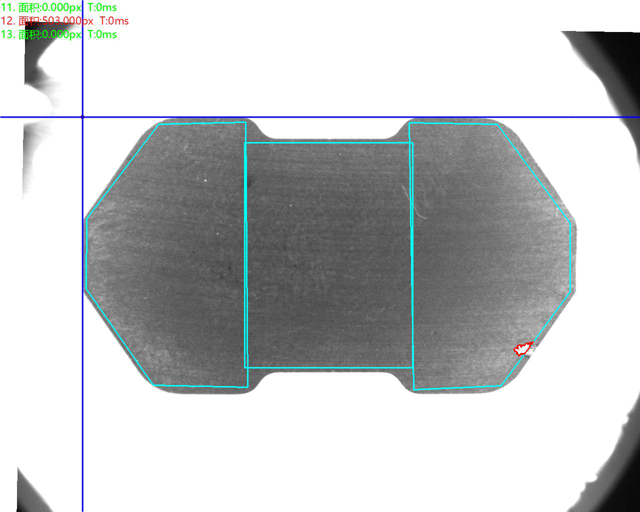

底部正光检测不良品分析图:NG 不良原因

底部正光检测不良品分析图
底部正光检测不良品分析图:NG

磁材表面缺陷检测设备

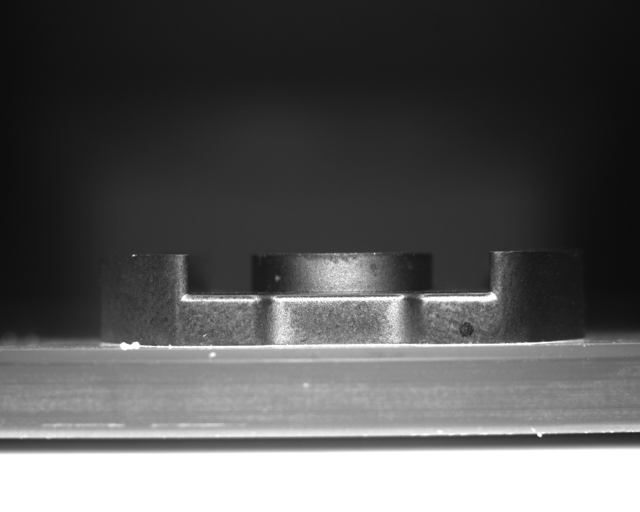

正面正光检测原图:

正面正光检测原图

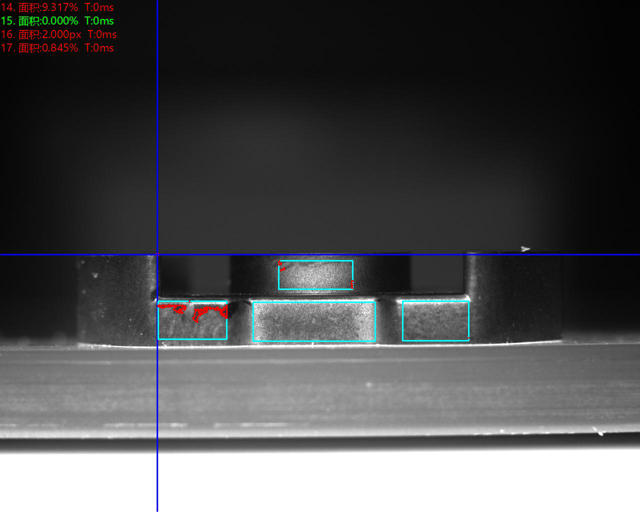

正面正光检测不良品分析图:NG 不良原因:

磁材表面缺陷检测设备

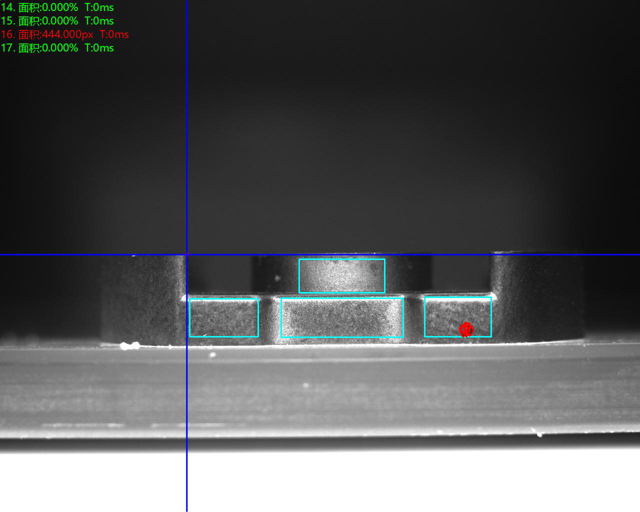

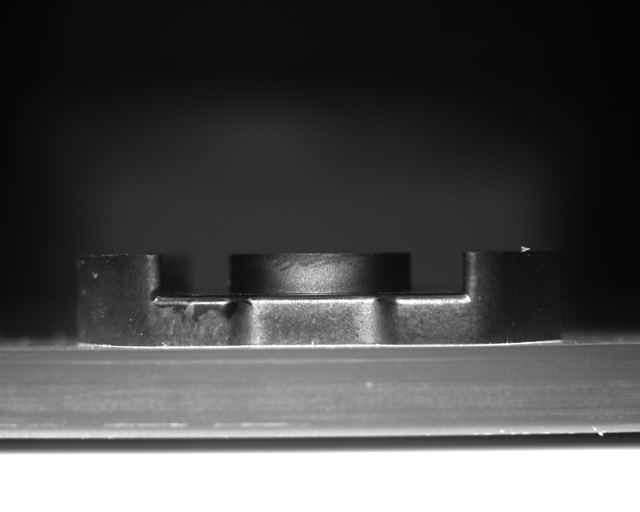

侧面正光检测良品分析图:OK

磁材表面缺陷检测设备
反正面正光检测原图

磁材表面缺陷检测设备

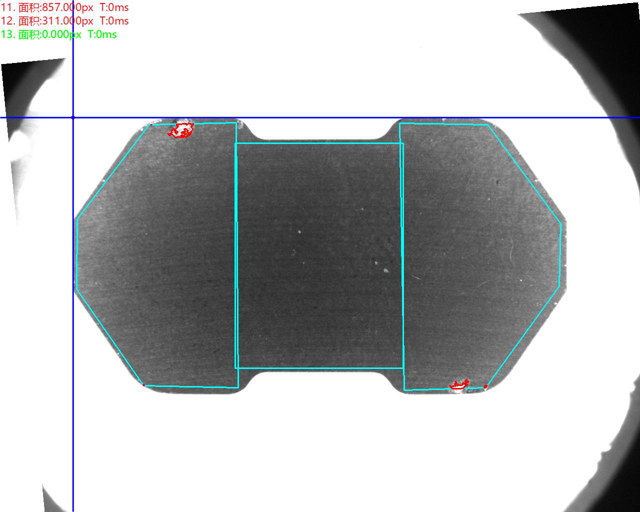

反正面正光检测不良品分析图:NG 不良原因:

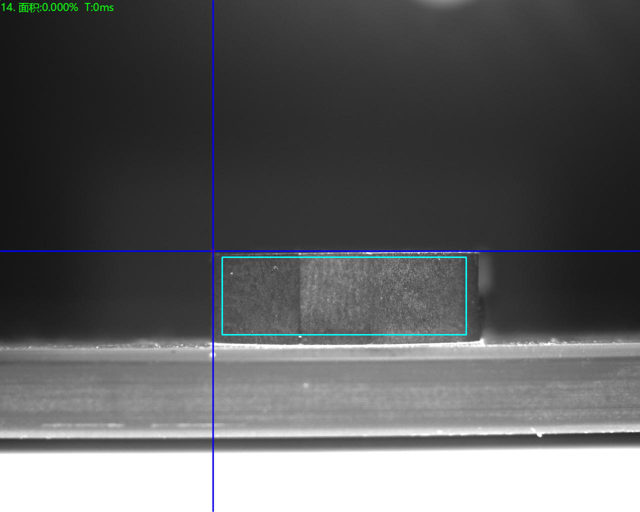

磁材表面缺陷检测设备反侧面正光检测良品分析图:OK
磁材表面缺陷检测设备
专业的事交给专业的人做,如果你的工业生产线中需要用到机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案
,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
