曝光机对位系统(视觉LED曝光机对位系统)

随着PCB行业的发展,出来了一种投影成像的曝光技术,LDI曝光机也可以叫做光刻机。

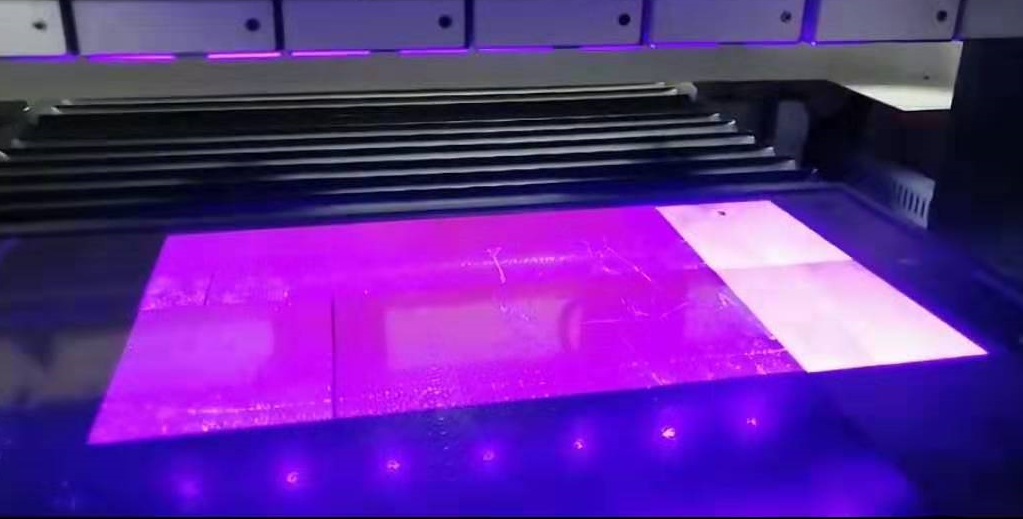

这种曝光机是投影仪直接把图案打在PCB板上,省去了菲林的制作成本,而且它的解析度高,大大提升了产品的良率。

功能解读:

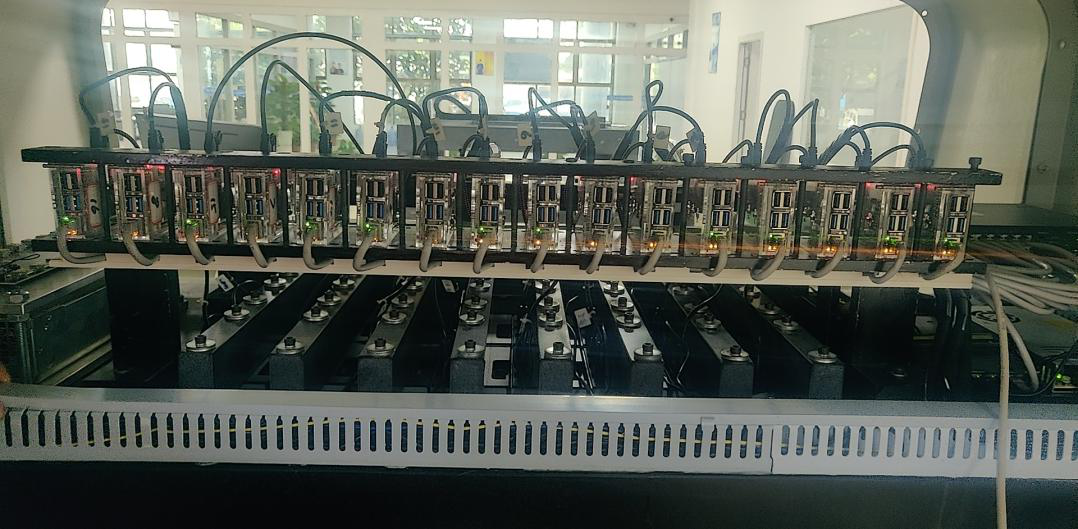

1. 单框单面曝光,16台投影仪分两次将一副完整的图像打在板上。(用32台可一次曝光)

2. 两台相机识别板上的四个点,先识别前面两个点,再通过框架和相机的移动识别后面两个点,记录好四个点位后通过我们视觉软件的算法将偏移的数据发送给投影仪,投影仪图像整体偏移把图案精确的打在板上。


3. 可调节单次曝光和多次曝光,根据投影仪的数量自由选择。

4.曝光的方式可可选择先曝光前半部分或者先曝光后半部分,机械的设计不同可通过这个减少运行的时间,加快工作效率。可保存配方,换一个产品后可直接导出调好的配方,避免再次调机。


产品特点:

1.投影软件和视觉软件紧密配合,通过内部的协议快速准确的发送数据,保证了生产的速度与精度。

2.功能齐全,操作简单,正常情况只需一键启动即可。

产品参数:

硬件平台:工业级工控机+盈泰德控制器+千兆网口相机

对位精度:±3um     对位时间:<0.5s

CCD个数:4

如果你的工业生产线中需要用到曝光机对位系统,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
