喇叭网堵孔瑕疵检测，喇叭网堵孔视觉检测方案

喇叭网可用金属板拉伸冲孔而成，冲孔型有圆孔、长方孔、方孔等。喇叭网制作材料一般使用纤维材料、金属、塑料等。

喇叭网对于音响的音质其实有蛮大的影响，尤其是堵孔问题。所以喇叭网生产过程中对于堵孔检测十分严格，针对这种状况，盈泰德科技有限公司有视觉检测可以有效解决这种问题。

检测内容及要求

检测工件面积：

长280宽135mm高17mm的样件的外观、尺寸检测

检测内容：

1:背光检测金属孔有无，是否堵孔

2:背光检测方向是否正确。

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量25-35件。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

1:盈泰德视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机:1套，底部背光1个

5:工业镜头: 1套FA工业镜头

6:专业透明流水线

7:电磁阀

8:减速机

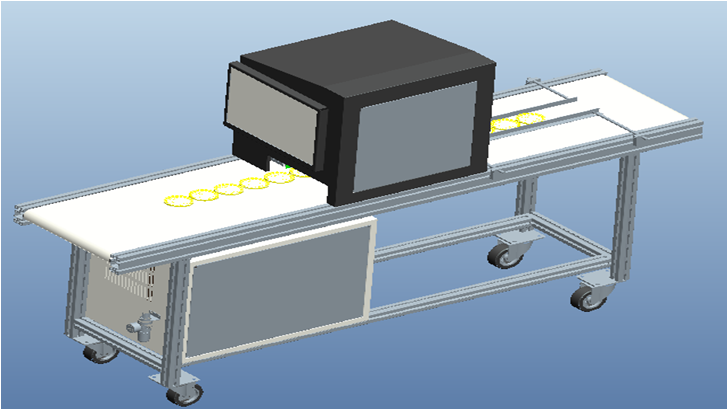

二.1： 设备外观3D立体图

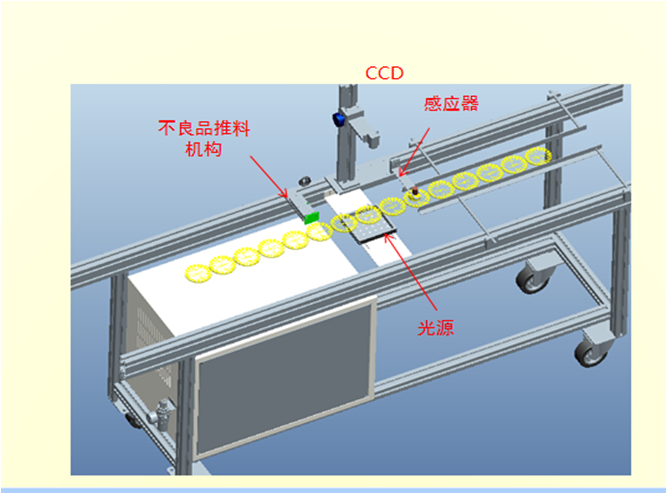

二.2： 设备内部示意图



三：1 检测方式

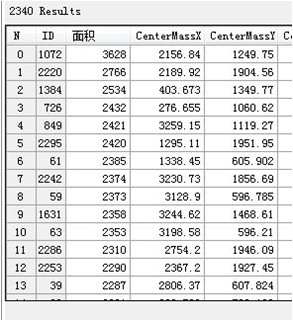

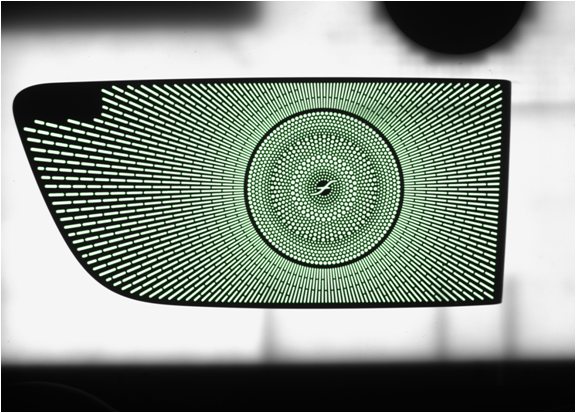

检测良品分析图(每一个孔都会被找到，对每一个孔编号，面积，):OK





三：2 检测方式

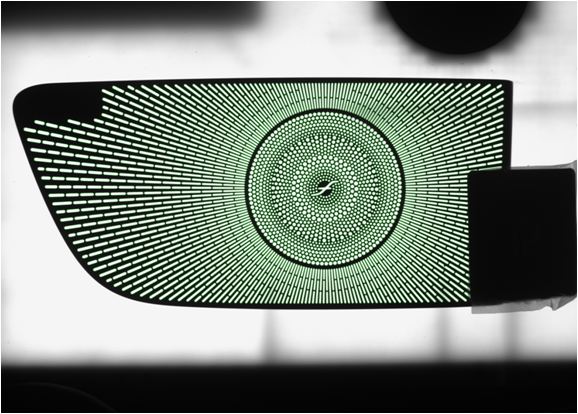

检测不良品分析图(有部分孔没有找到):NG

三：3检测方式

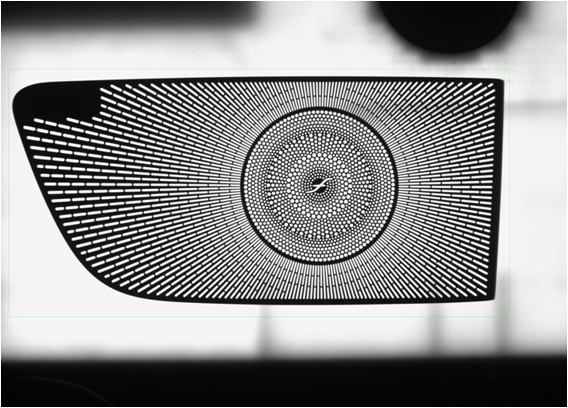

方向检测分析图:OK

良品：如图所示，将产品正着放，并训练模板。运行后是可以找到整体产品的坐标及角度，产品中间的小图案也能找到坐标和角度。

三：3 顶部检测方式

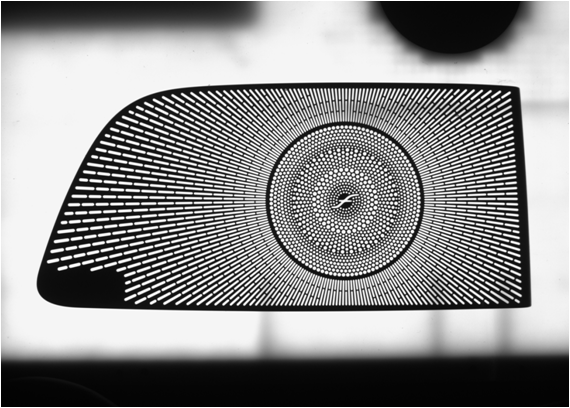

方向检测不良品分析图:NG

不良品：如图所示，将产品反着放，。运行后是找不到整体产品的坐标及角度，产品中间的小图案也找不到。因此，产品是否反向是可以判断的。

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA，气压0.35～0.7MPa
