精密冲压件检测,五金冲压件外观自动视觉检测系统

在现在这个工业在不断的发展,产品不断的更新的时代,优质的产品和质量是很多企业的唯一出路。

以前那些小手段,拼价格,拼质量,套关系,慢慢的,都变的有些困难了,毕竟,谁的钱都不是大风刮来的,采购也不能因为私人关系去采购一些质量一般般的东西吧。

下面要说的,是一个五金冲压件的产品质量优化方案,通过机器视觉检测系统,自动检测出有缺陷、瑕疵、刮花、压伤等不达标的产品。

通过机器视觉检测,检测效率完全碾压人工目测。

检测内及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 脏污 白色正光检测 可检
2 锈点 白色正光检测 可检
3 刮花 低角度蓝光检测 可检
4 压伤 低角度蓝光检测 可检
5 过治具不行 背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

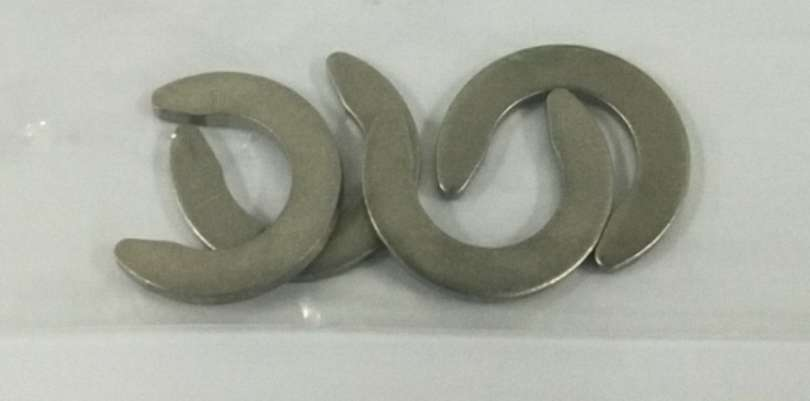

样品图:精密五金冲压件外观检测采用自动化检测方案
二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 5套
5 相机调节模组 盈泰德定制 5套
6 工业镜头 FA高清光学工业镜头 5套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

样件测试图片:

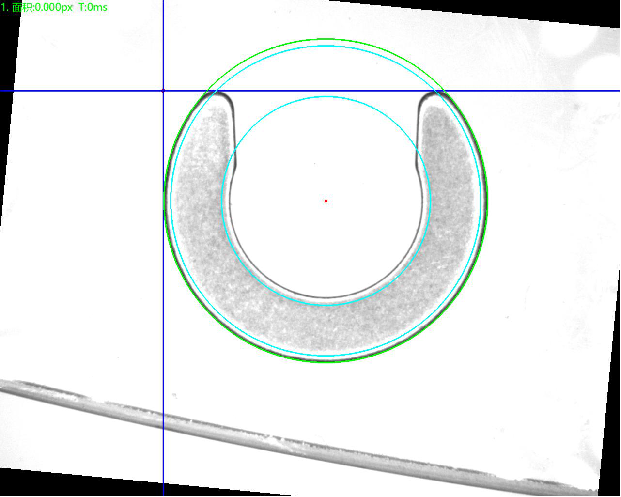

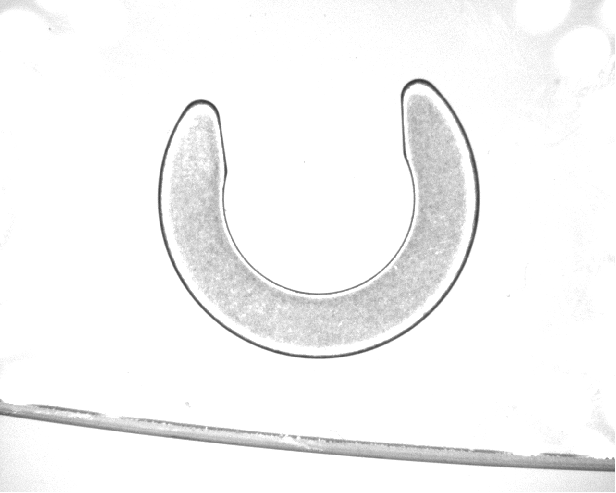

1.底部正光检测原图:精密五金冲压件外观检测采用自动化检测方案底部正光检测良品分析图:OK

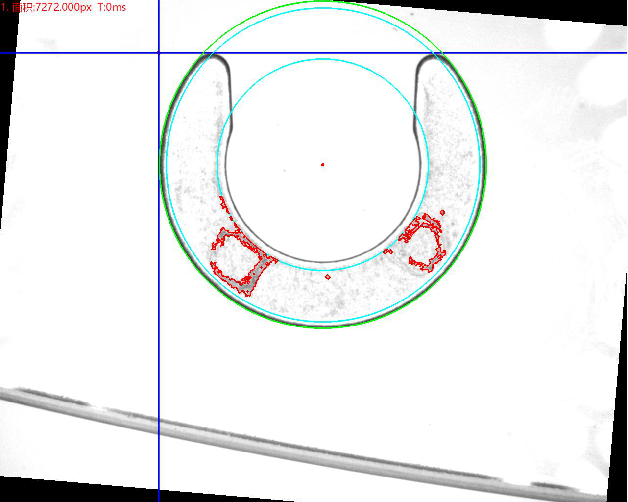

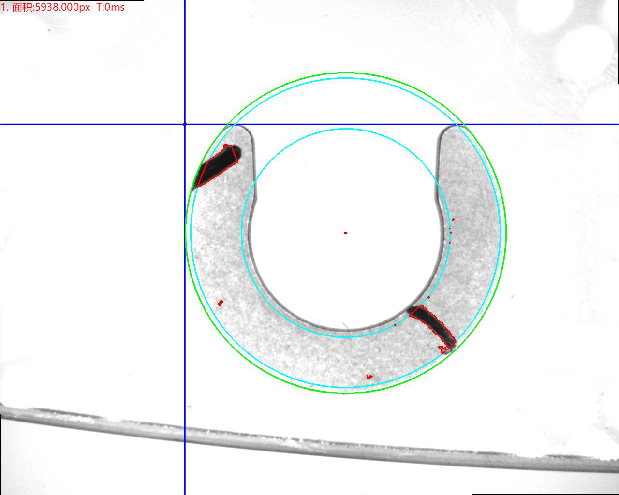

精密五金冲压件外观检测采用自动化检测方案底部正光检测不良品分析图:NG 不良原因:脏污精密五金冲压件外观检测
底部正光检测不良品分析图:NG 不良原因:脏污
精密五金冲压件外观检测

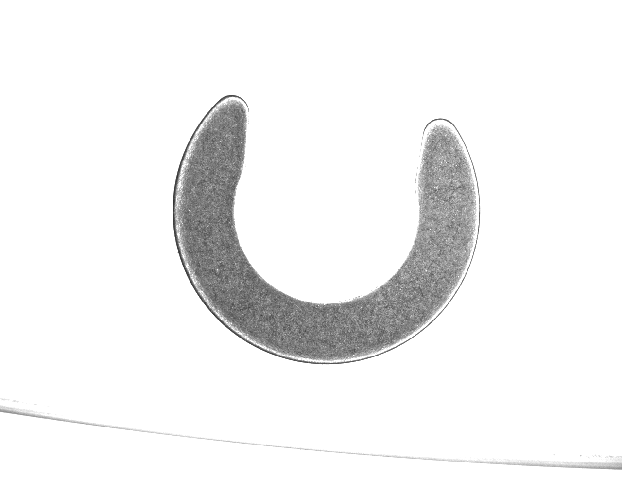

底部蓝光检测原图:

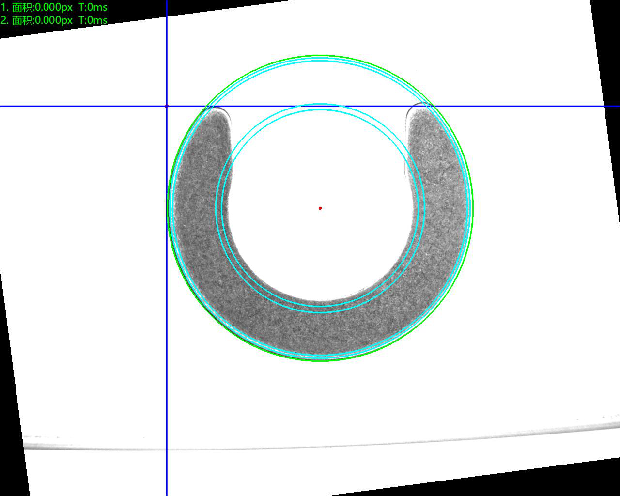

精密五金冲压件外观检测底部蓝光检测良品分析图:OK

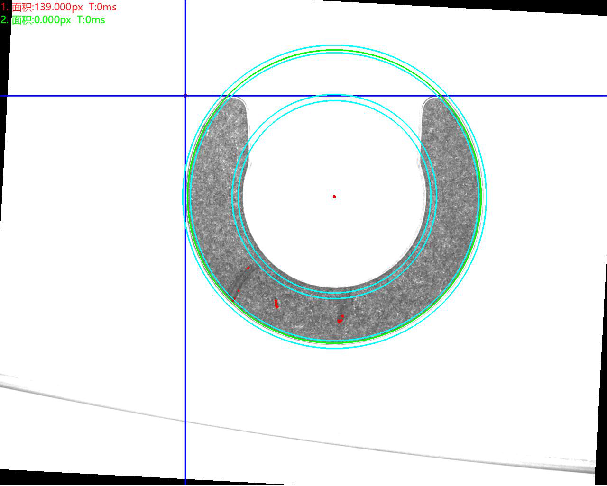

精密五金冲压件外观检测底部蓝光检测不良品分析图:NG 不良原因:压伤
精密五金冲压件外观检测顶部正光检测原图:

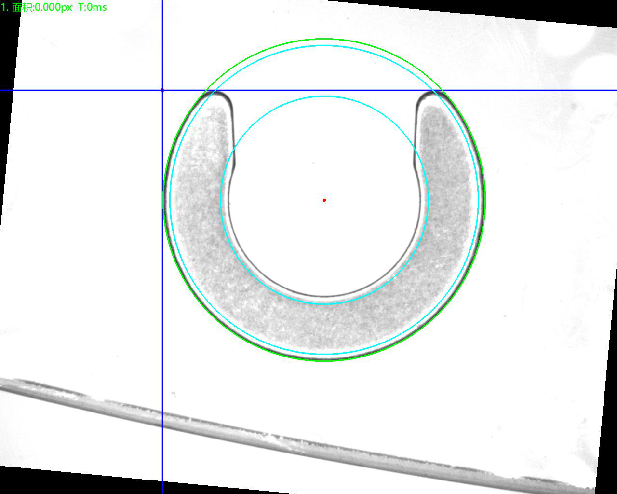

精密五金冲压件外观检测顶部正光检测良品分析图:OK

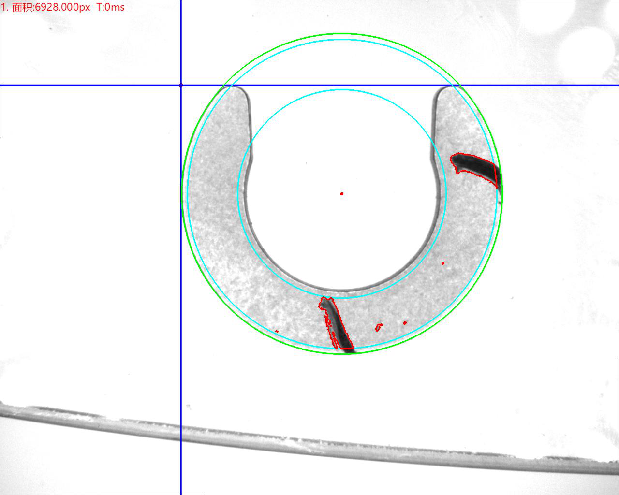

精密五金冲压件外观检测顶部正光检测不良品分析图:NG 不良原因:脏污
精密五金冲压件外观检测

盈泰德科技精研的视觉检测设备可应用于,精密五金冲压件外观检测,五金产品缺陷筛选等一系列产品,如果你的工业生产线中,可能需要用到机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
