精密零件瑕疵缺陷视觉检测方案

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 脏污 白色正光检测 可检
2 锈点 白色正光检测 可检
3 刮花 低角度蓝光检测 可检
4 压伤 低角度蓝光检测 可检
5 过治具不行 背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 5套
5 相机调节模组 盈泰德定制 5套
6 工业镜头 FA高清光学工业镜头 5套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

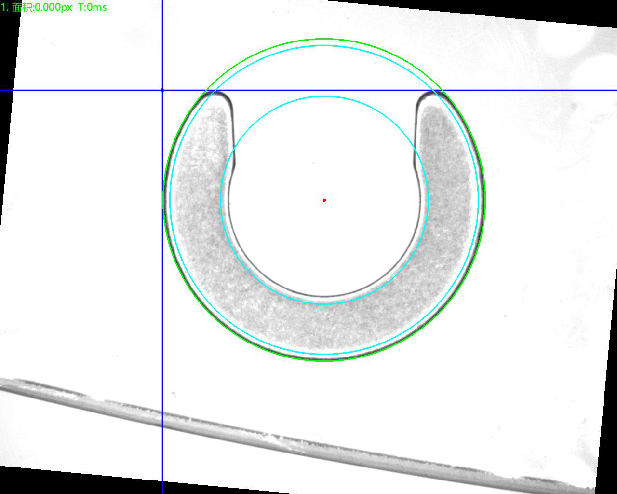

三、样件测试图片: 1.底部正光检测原图:精密五金冲压件外观检测采用自动化检测方案底部正光检测良品分析图:OK

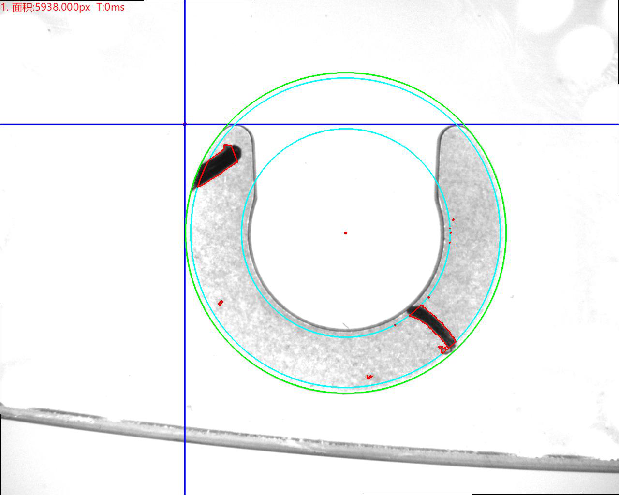

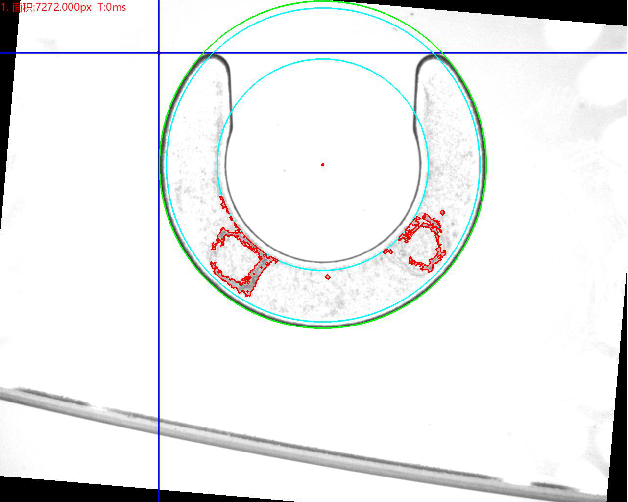

精密五金冲压件外观检测采用自动化检测方案底部正光检测不良品分析图:NG 不良原因:脏污精密五金冲压件外观检测
底部正光检测不良品分析图:NG 不良原因:脏污
精密五金冲压件外观检测

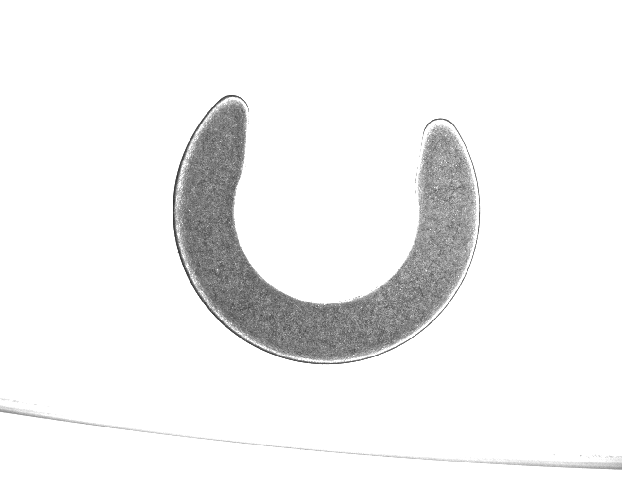

底部蓝光检测原图:

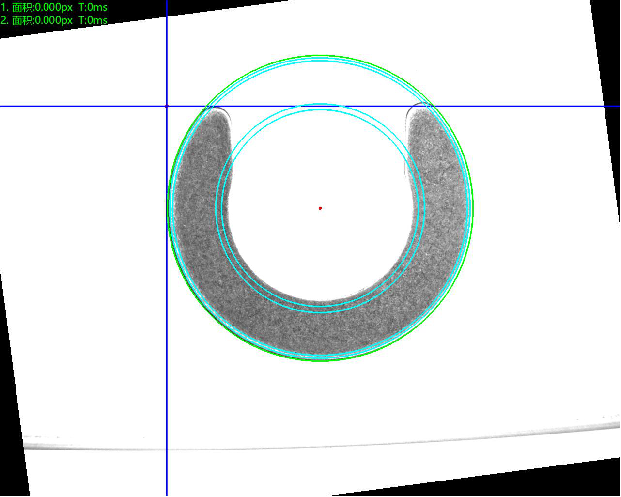

精密五金冲压件外观检测底部蓝光检测良品分析图:OK

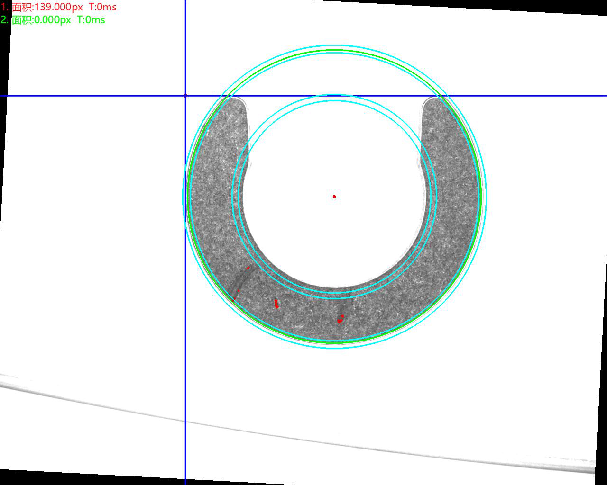

精密五金冲压件外观检测底部蓝光检测不良品分析图:NG 不良原因:压伤

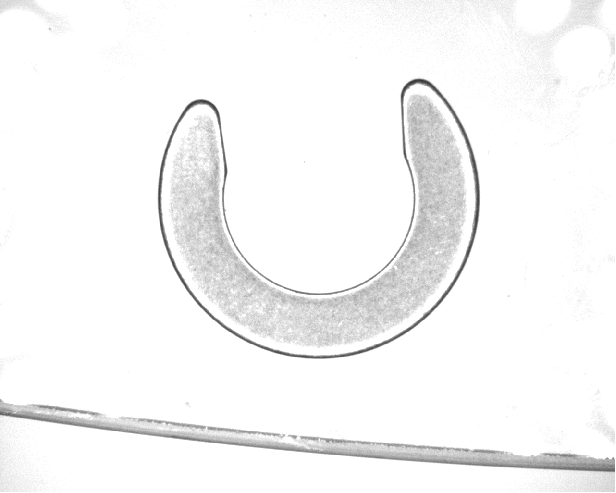

精密五金冲压件外观检测顶部正光检测原图:

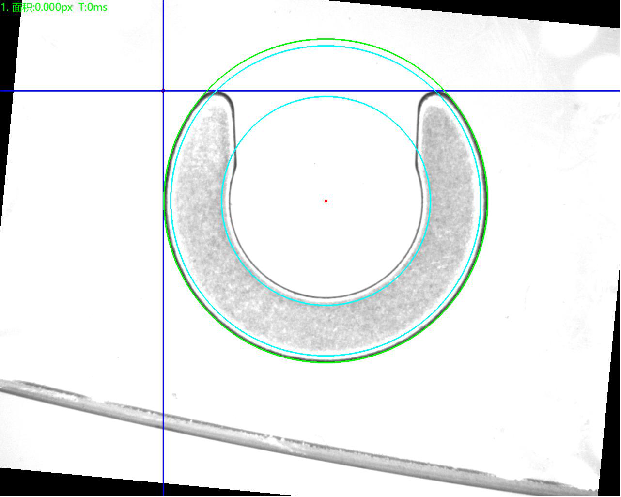

精密五金冲压件外观检测顶部正光检测良品分析图:OK

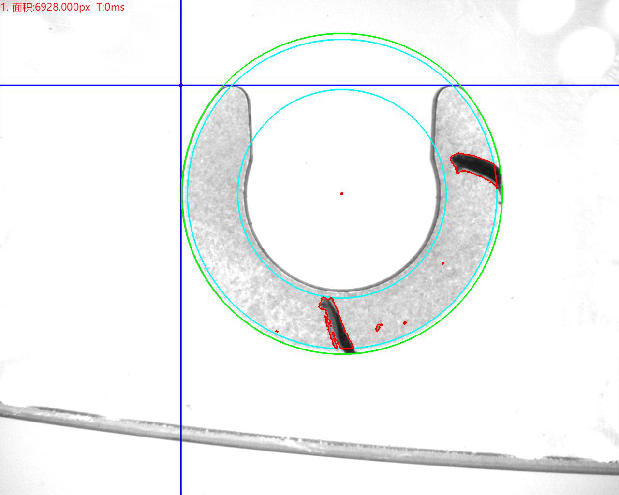

精密五金冲压件外观检测顶部正光检测不良品分析图:NG 不良原因:脏污
精密五金冲压件外观检测
