PCB电子元器件底座机器视觉检测方案

电子产品对于精密性要求非常高,其中每一个工序都是至关重要,其中PCB电子元器件底座的检测也是非常重要的环节,基于盈泰德智能视觉系统推出的这套PCB电子元器件底座视觉检测系统,大大提高了PCB电子元器件底座的检测效率和保证了PCB板产品质量。为后期的PCB板正负极检测、PCB板电阻视觉检测等打好基础。

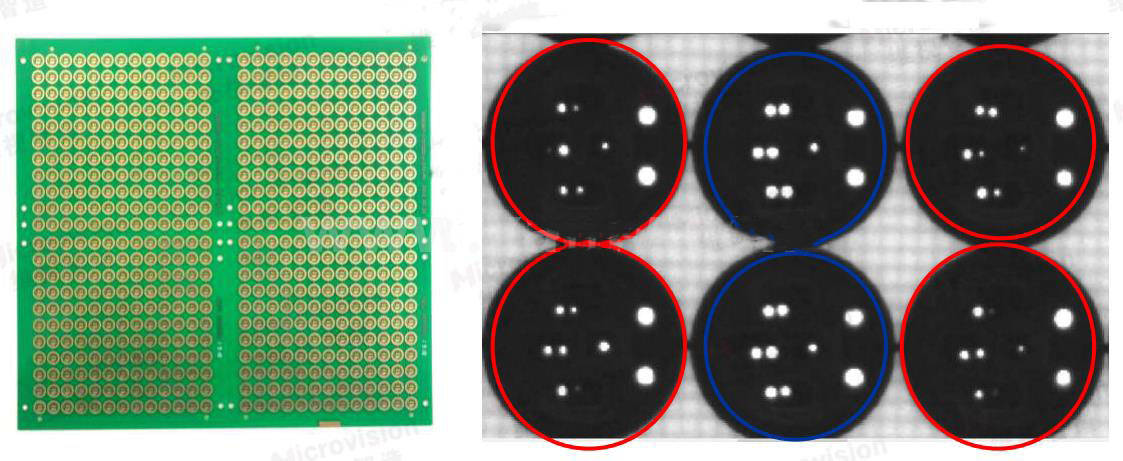

电路板上排列着密密麻麻几百个电子元件底座,检测需求是检测电子元件的插孔有无、大小等,要求一次对整个PCB板400多个底座全部检测完毕。如下图所示,红色圆圈标记的是不良品,蓝色圆圈标记是合格品。

解决方案

根据产品排列整齐无角度旋转的特性,选择使用灰度搜索计数,可以先快速的检测出PCB板上的电子元件底座并得出他们的位置。

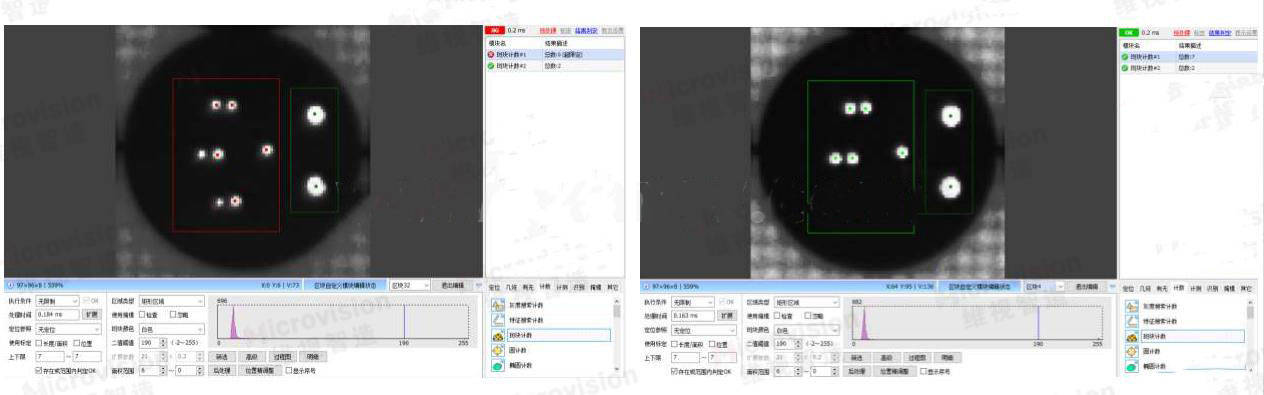

下图是进入到的“灰度搜索计数”的自定义编辑模块,在此模块中,可对计数目标物进行检测。这里面用了两个白色斑块计数功能,通过面积阈值的设定,判断插孔有没有打通,孔通了的孔大小是否满足加工要求。
