机器视觉检测方案,IC线路短路检测

检测要求:
利用视觉系统,检测判断IC线路是否短路
精度要求15um
速度500pcs/h
IC范围长度为30mm

盈泰德评估
视觉可行性分析
对样品进行了理论分析并进行光学实验与图像处理,由于精度要求高,一次性检测判断IC(30mm)线路是否短路是有一定的难度。为了减低成本我们建议多次拍摄进行检测判断。

按照客户要求0.015mm的精度要求,为保证测量的稳定性和准确性,视觉像素精度通常要求提升一个数量级别,即相机精度0.0015mm/pixel。基于如此高精度进行检测判断,我们对运动机构稳定性要有一定要求的,也就是保证产品定位。

结果
以目前的样品进行分析,在机构设计可以保证的前提下,可以利用机器视觉对IC线路是否短路进行判断的。

使用的LED光源、工业相机、工业镜头等硬件的具体信息,请参看下面的内容。

测试条件

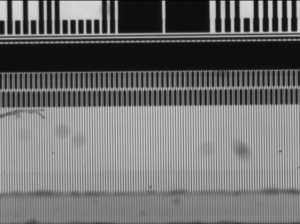

产品测试时,视场有一定的容忍空间,但是并不意味着目标可以在视场里任意出现,至少需要保证检测特征全部出现在视场内且有一定包容空间,以便于寻找特征。IC长度可达30mm,我们图像中每次拍摄视野为1.8mm,因此一片产品,需要测量至少17次。

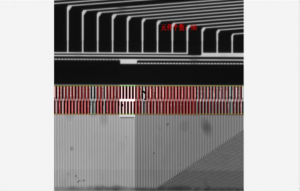

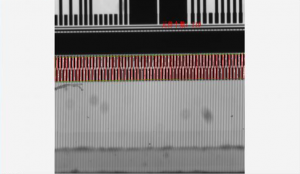

以上图片分析仅限于现有的样品。以上图片是进行粒子分析,对线路间隙进行数个数。也就是设定线路间隙个数参数,如果线路有短路那么线路间隙个数就会减少,反之线路就是OK。

如果你的工业生产线中,可能需要用得上类似的机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,从一个专业的角度来给一个合适你的方案,然后再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
