螺丝视觉检测,螺丝外观缺陷检测方案

一:检测内容及要求

检测工件面积:

整体高度2.95*5.92mm的样件检测

检测内容:

1:底部检测有无十字头部、是否堵孔

2:侧面检测总高度、牙外径

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量400-600件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤。

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 2套,底部检测有无十字头部、是否堵孔。侧面检测检测总高度、牙外径。

5:工业镜头: 2套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1底部检测方式

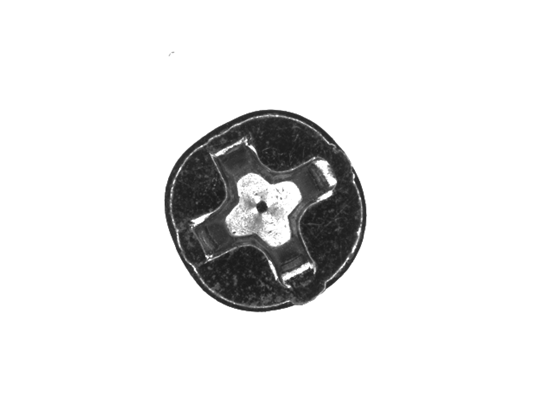

底部检测效果原图:

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1底部检测方式

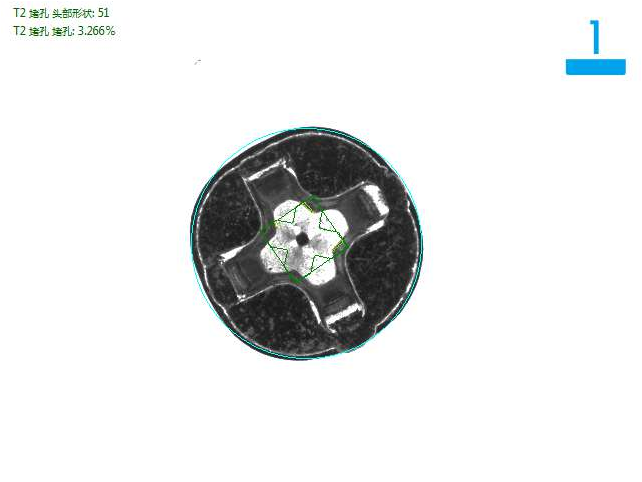

底部检测良品分析图:OK

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1底部检测方式

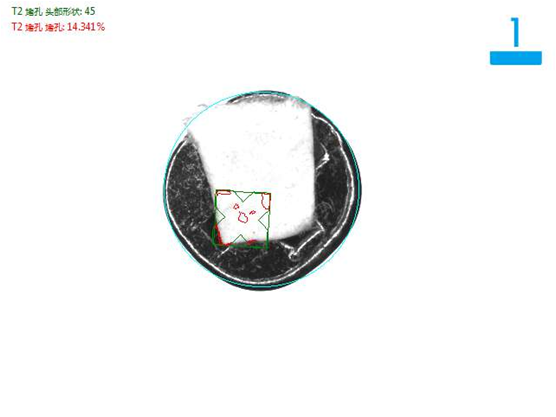

底部检测堵孔不良品分析图:NG

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2侧面检测方式

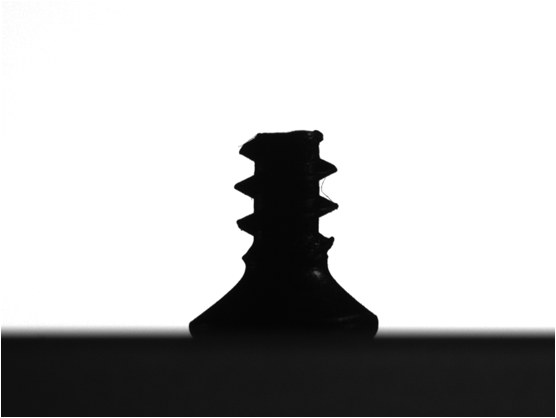

侧面检测效果原图:

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2侧面检测方式

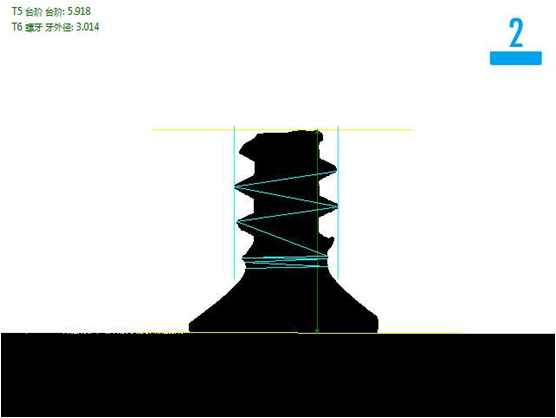

侧面检测良品分析图:OK

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2侧面检测方式

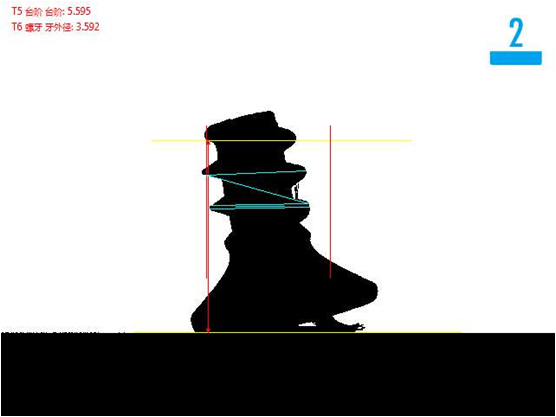

侧面检测高度不良品分析图:NG

小螺丝外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是小螺丝机器视觉检测方案,如果你的工业生产线中也用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
