轴承视觉检测,轴承五金件外观缺陷检测系统

一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检 备注
1 电镀脏污 360°环形检测 可检 360°镜头只能检测5cm²以上的特征。不能检测类似轻微色差的特征
2 电镀渣 360°环形检测 可检
3 腐蚀 不可检
4 毛边 顶部背光检测 内外环毛边可检测、槽边毛刺不可检
5 异物 顶部背光 可检
6 变色 不可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

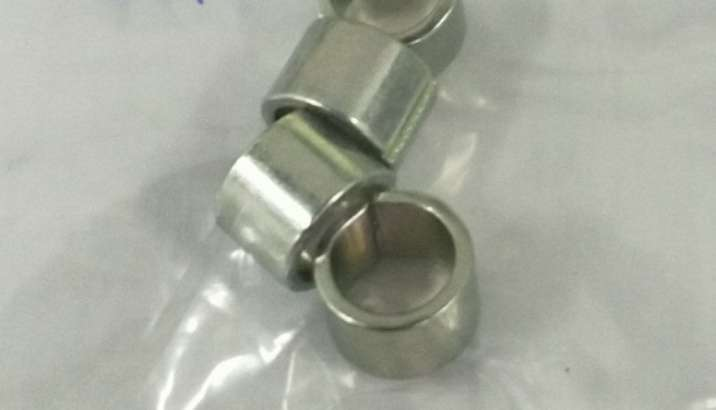

样品图:轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
二、设备组成及主要机构设备型号:SP-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 3套
5 相机调节模组 盈泰德定制 3套
6 工业镜头 FA高清光学工业镜头 1套
7 工业镜头 定制360°环形检测工业镜头 2套
8 光源 定制光学自适应光源 1套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
9 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

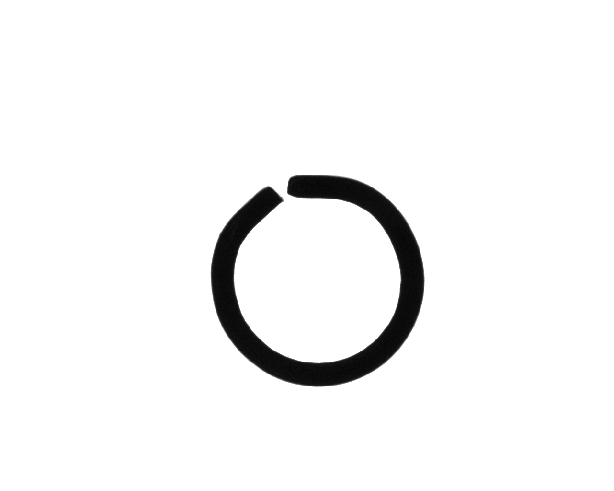

三、样件测试图片:1.顶部背光检测原图:

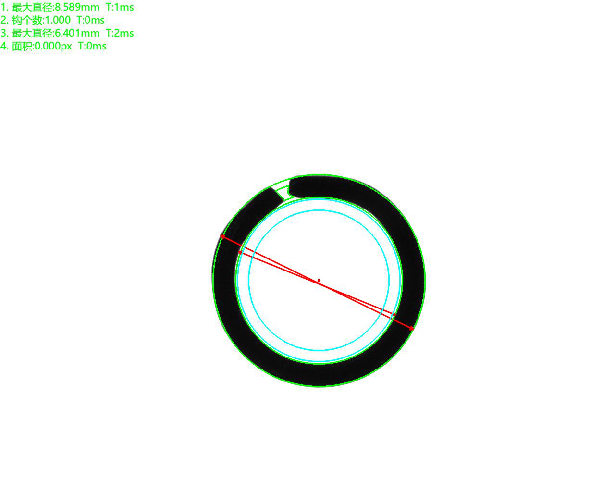

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部背光检测良品分析图:OK

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

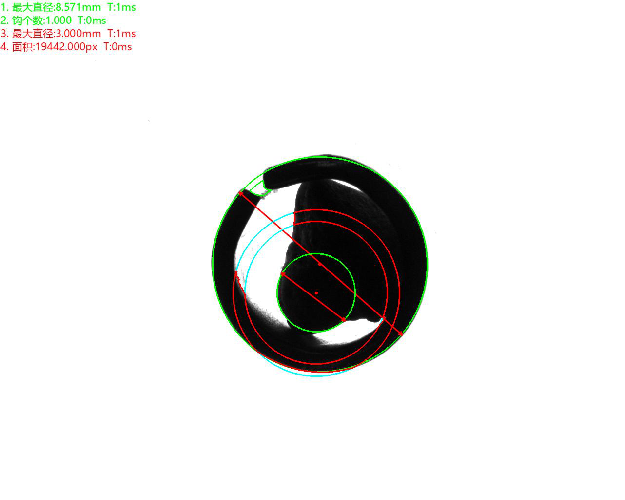

顶部背光检测不良品分析图:NG 不良原因:内毛刺

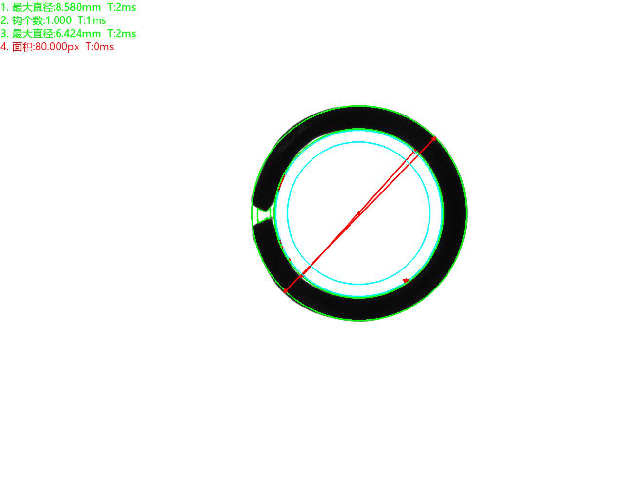

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部背光检测不良品分析图:NG 不良原因:异物

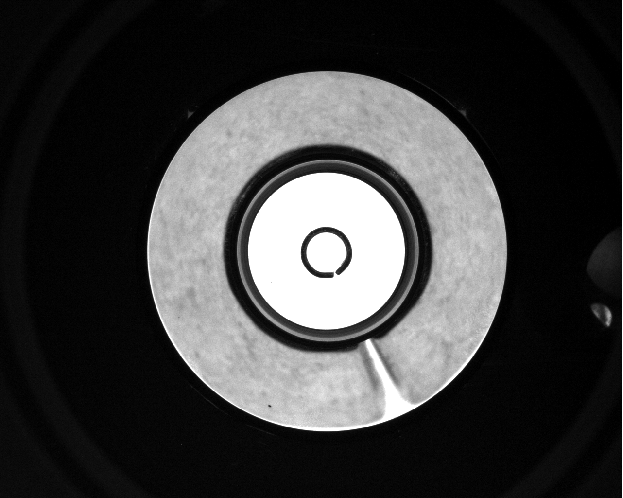

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测外环360°检测原图:
轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

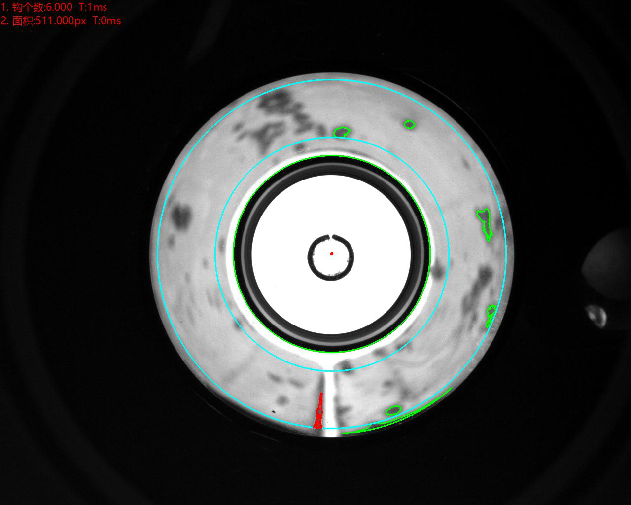

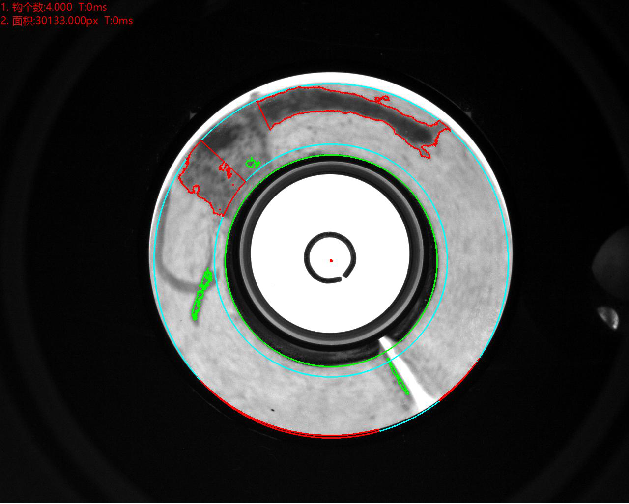

外环360°检测不良品分析图:NG 不良原因:电镀脏污
轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测外环360°检测不良品分析图:NG 不良原因:电镀脏污

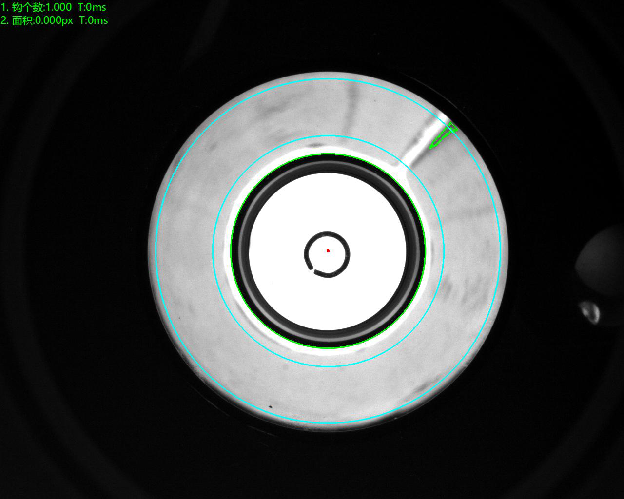

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测内环360°检测良品分析图:OK

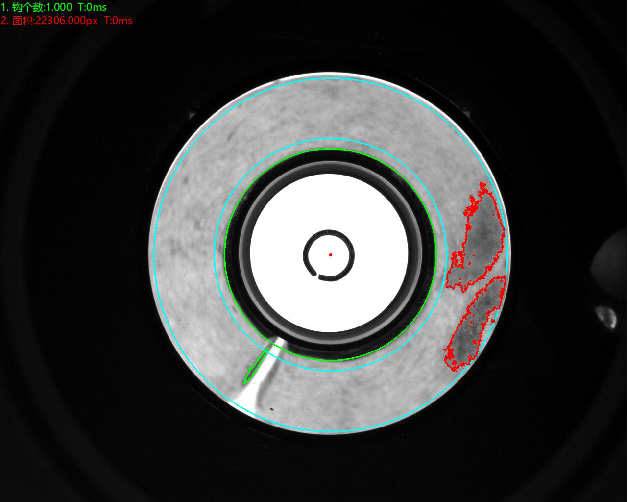

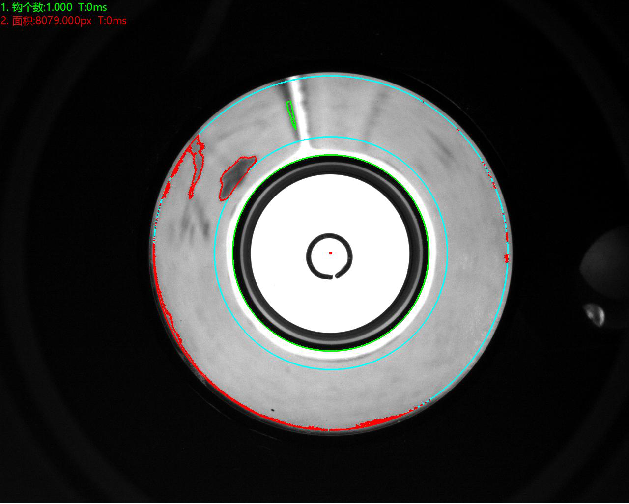

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测内环360°检测不良品分析图:NG 不良原因:电镀脏污
轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
内环360°检测不良品分析图:NG 不良原因:电镀渣

轴承五金件外观缺陷瑕疵视觉检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
