散热片视觉检测方案方案:

一:检测内容及要求

检测工件面积:

长42.55*宽18.50mm*高11.50mm的样件的外观、尺寸检测

检测内容:

1:侧面正光检测尺寸

2:侧面正光检测外观

3:顶部背光检测尺寸

4:顶部正光检测外观

5:底部正光检测外观

6:底部正光检测外观

7:侧面背光检测尺寸

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量50-100件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸: 900*800*1850 mm

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 7套,顶部正光1个 ,顶部背光1个,底部正光2个,侧面正光2个 ,侧面背光1个

5:工业镜头: 5套FA工业镜头,2套远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘、直振、控制器)

三:1 侧面正光检测方式

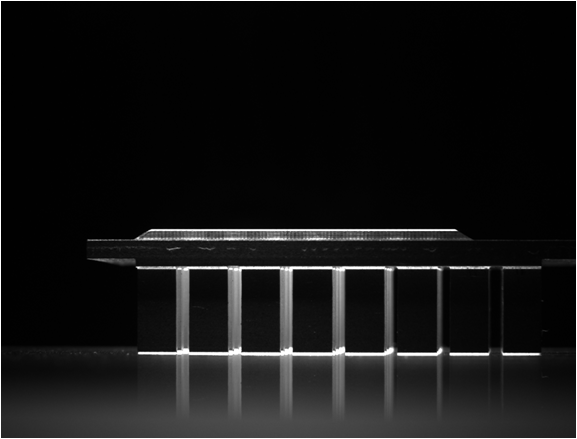

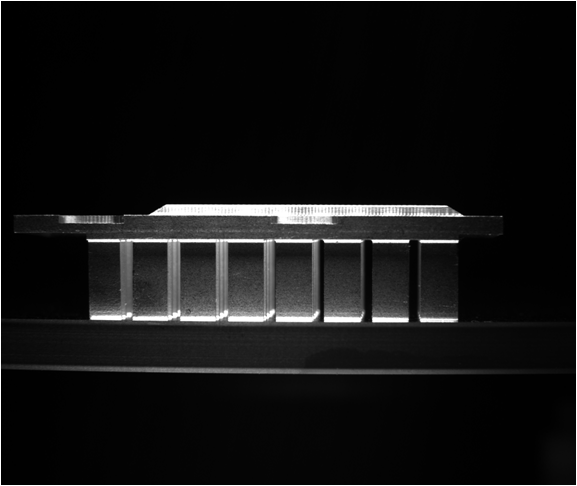

侧面检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1 侧面正光检测方式

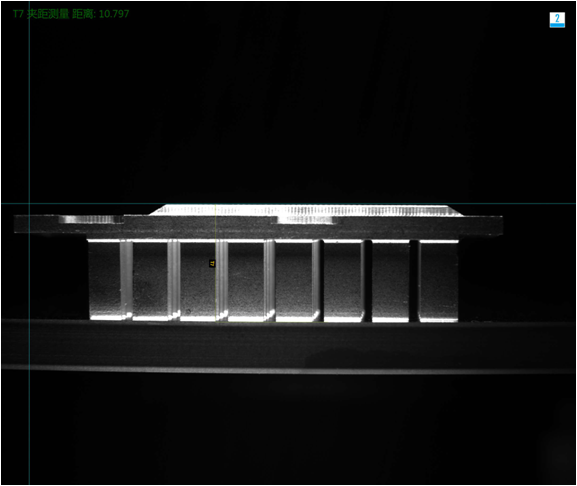

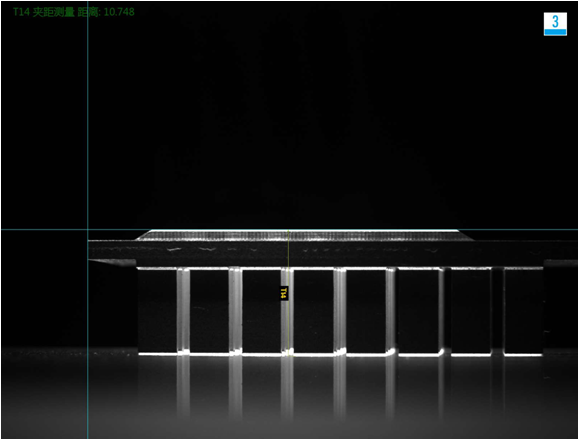

侧面检测良品分析图:OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1 侧面正光检测方式

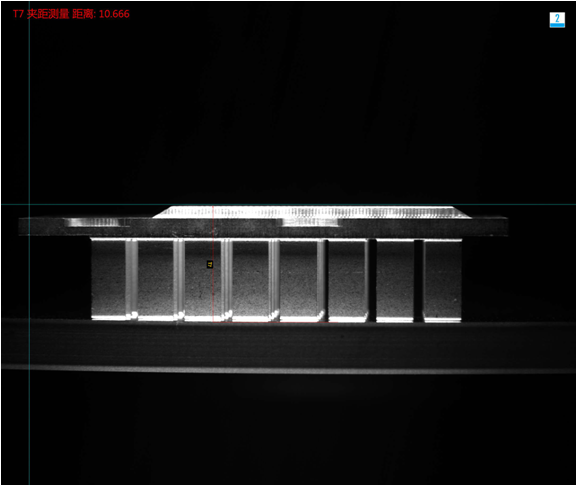

侧面检测不良品分析图:NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2 侧面正光检测方式

侧面检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2 侧面正光检测方式

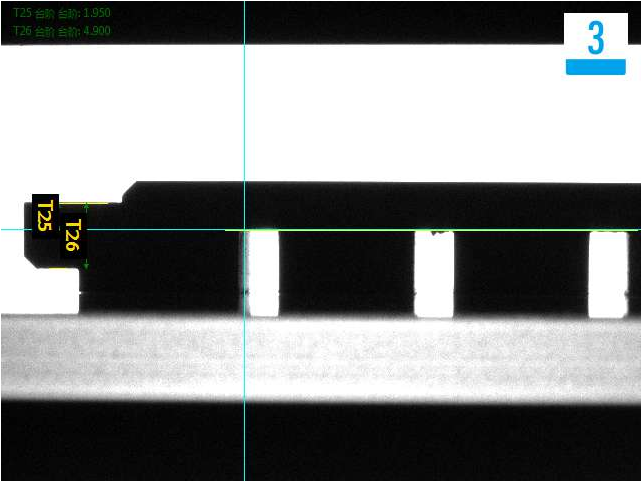

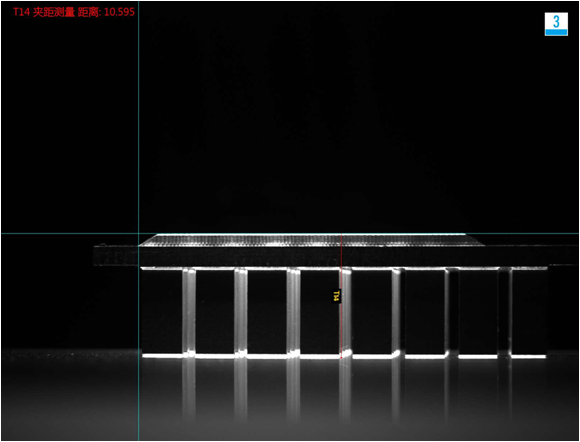

侧面检测良品分析图:OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2 侧面检测方式

侧面检测不良品分析图:NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:3 顶部检测方式

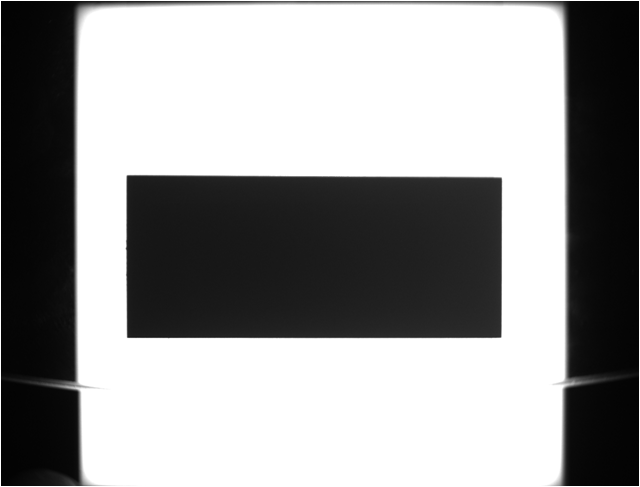

顶部检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:3 顶部检测方式

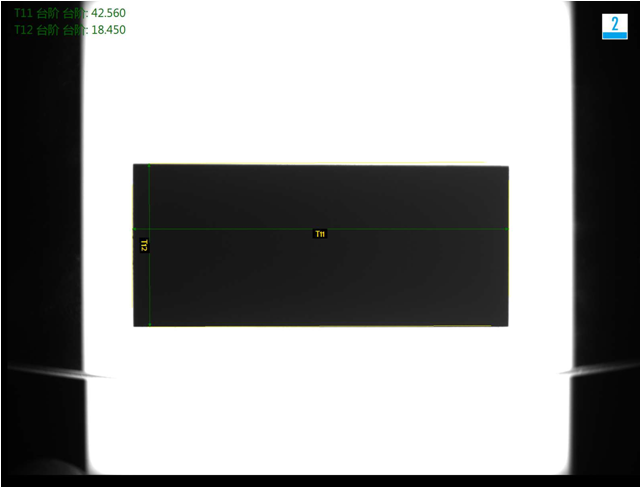

顶部检测良品分析图: OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:4 顶部检测方式

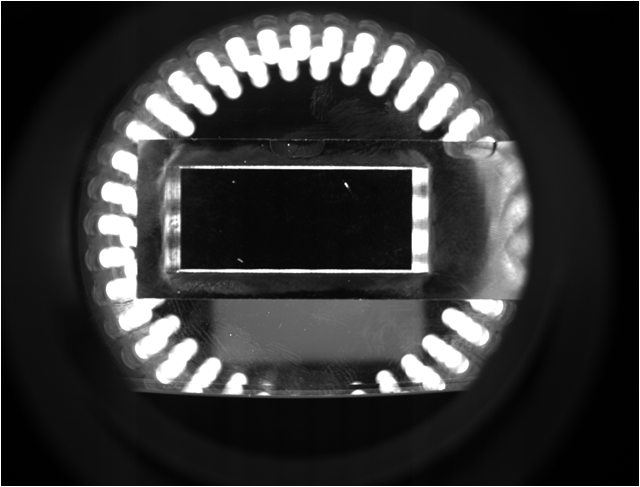

顶部检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

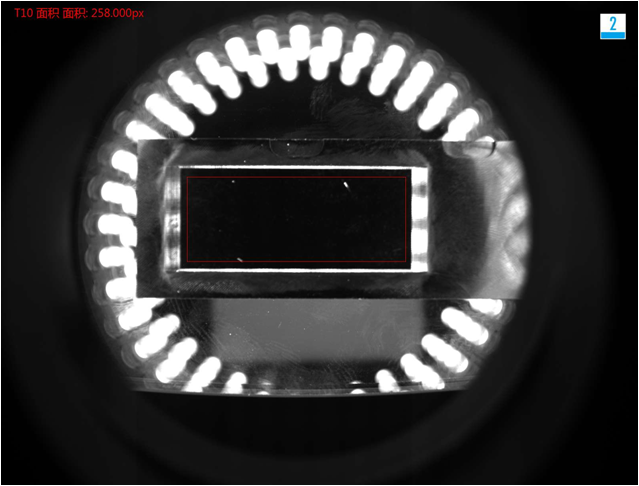

三:4 顶部检测方式

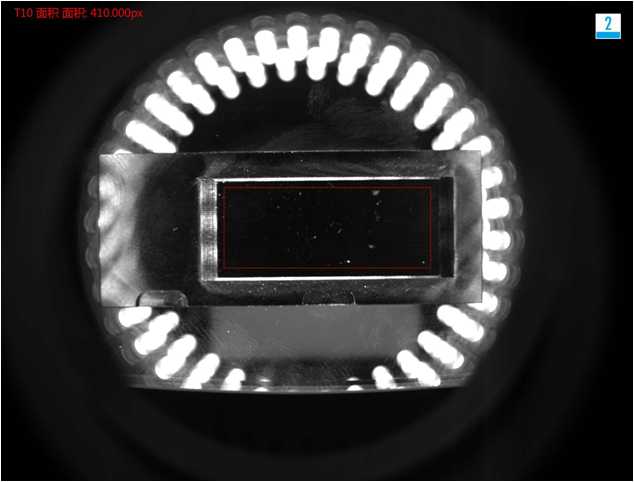

顶部检测不良品分析图(污点、划伤): NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:4 顶部检测方式

顶部检测不良品分析图(污点、划伤): NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:5 底部检测方式

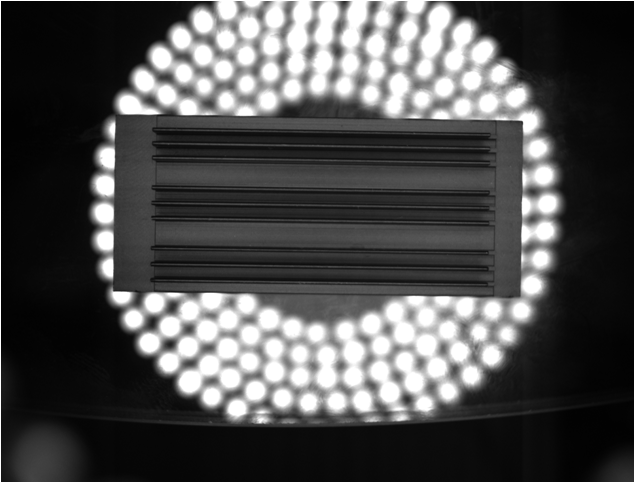

底部检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:5 底部检测方式

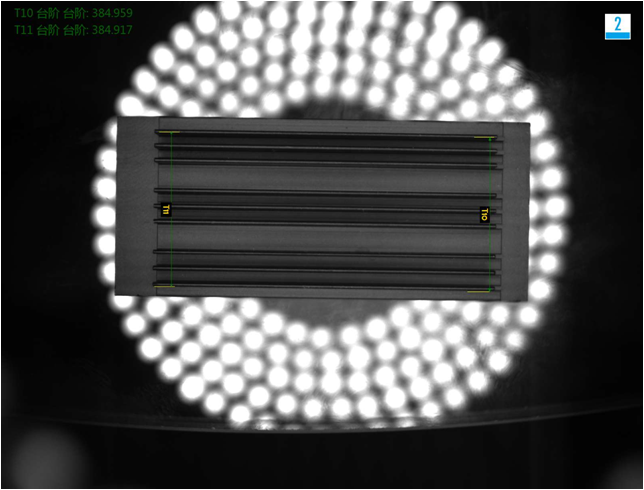

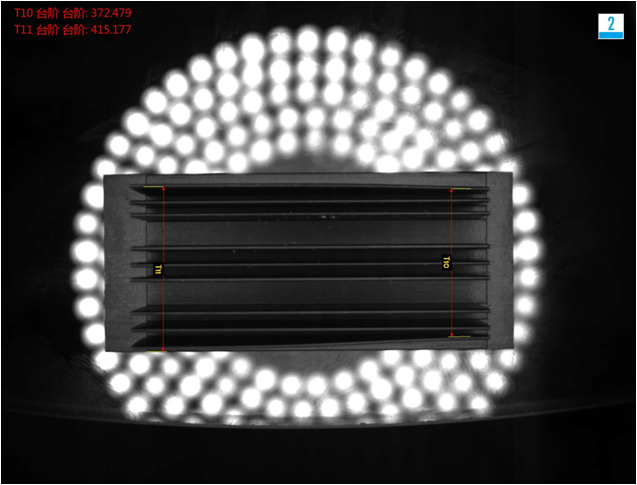

底部检测良品分析图:OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:5 底部检测方式

底部检测不良品分析图(歪斜不良):NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:6 底部检测方式

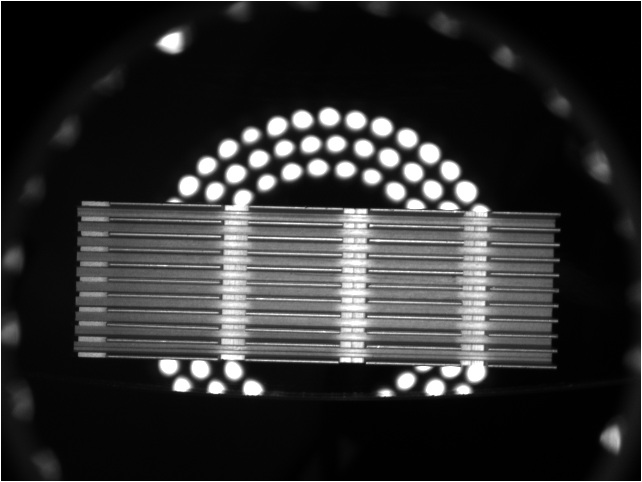

底部检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:6 底部检测方式

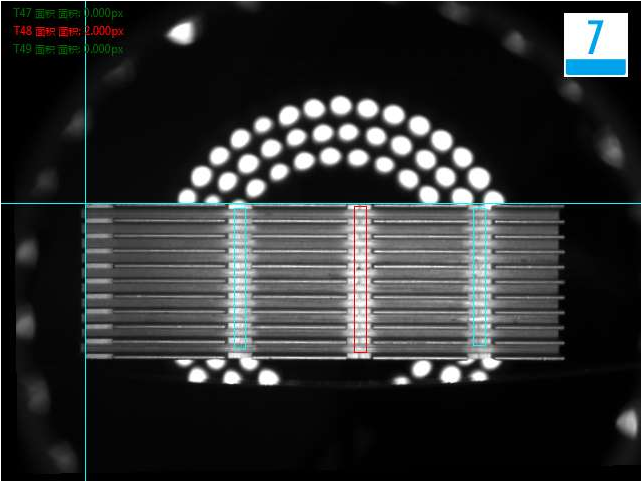

底部检测良品分析图:OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:6 底部检测方式

底部检测不良品分析图(毛边):NG

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

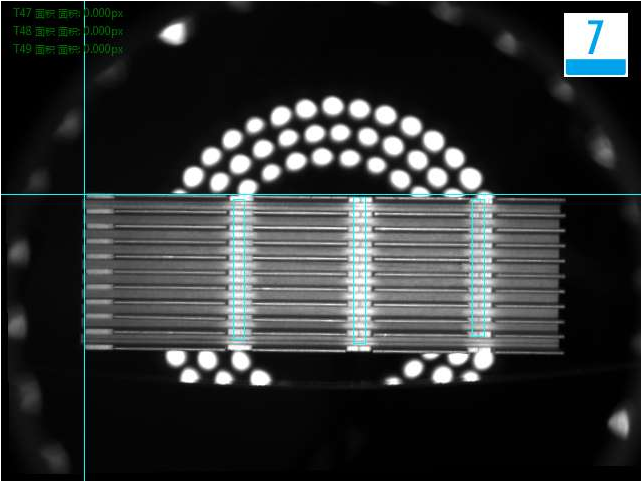

三:7 侧面检测方式

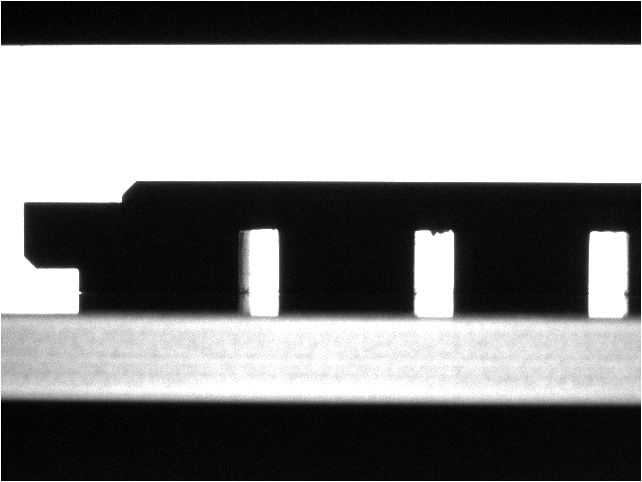

侧面检测效果原图:

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:7 侧面检测方式

侧面检测良品分析图:OK

散热片外观尺寸视觉检测设备系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA,气压0.35~0.7MPa

以上是散热片视觉检测方案,如果你的工业生产线中需要用到视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
