一：检测内容及要求
检测工件面积：
宽度11mm*长度17.5mm的平面样件的外观检测
检测内容：
1:底面检测油污、杂色
2:侧面检测高度、宽度
3:顶部检测焊角有无、电镀、油污
注明:以上检测项目，均需要在影像下清晰可见才能检测
检测效率：每分钟检测数量200-400件(根据样件送料速度)。
分工段进行：按照检测内容细分检测步骤.
二： 设备组成及主要机构
整体构成：尺寸：900*800*1850 mm
型号:INTSOFT_302C
1:盈泰德科技视觉检测软件
2:工业电脑
3:显示器19寸
4:工业相机: 3套,底部检测平面杂色、油污。侧面检测高度。顶部检测焊角电镀 、油污
5:工业镜头:3套FA工业相机
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。
三：1底部检测方式

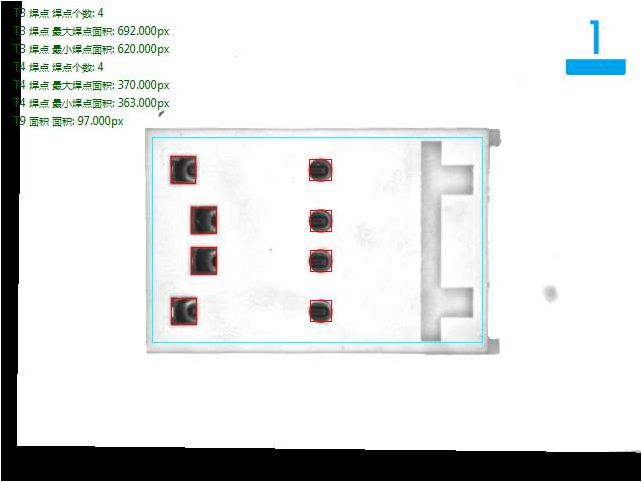

底部检测良品分析图:OK
三：1底部检测方式

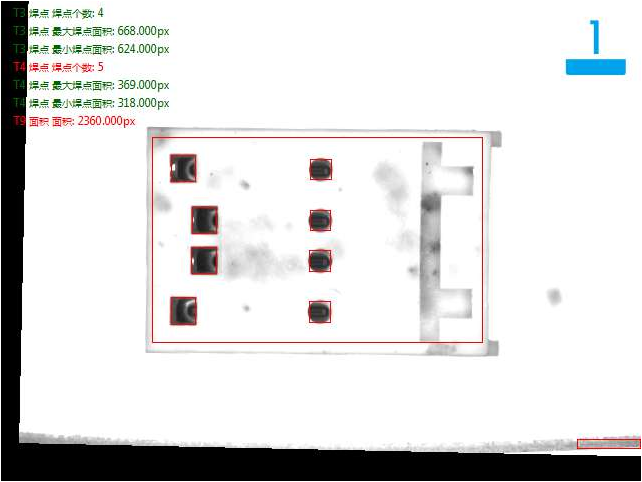

底部检测油污良品分析图:NG
三：1底部检测方式

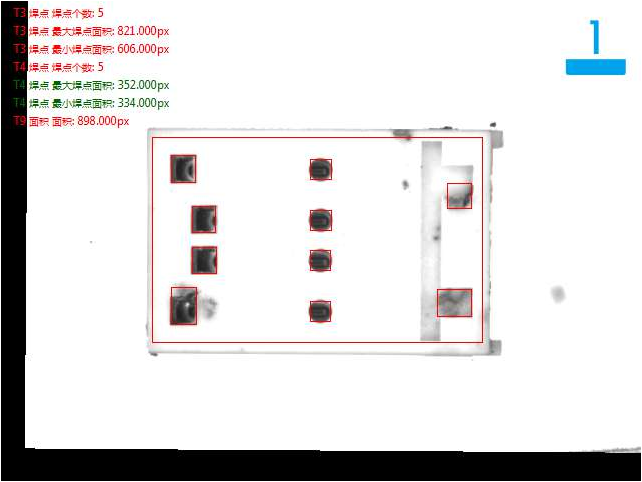

底部检测杂色不良品分析图:NG
三：2侧面检测方式

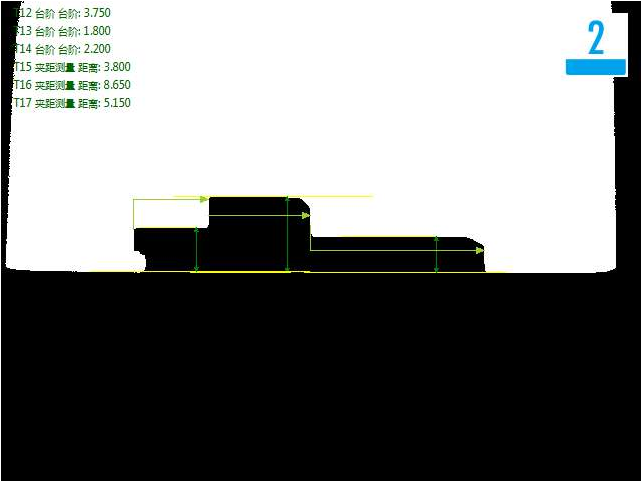

侧面检测良品分析图:OK
三：2侧面检测方式

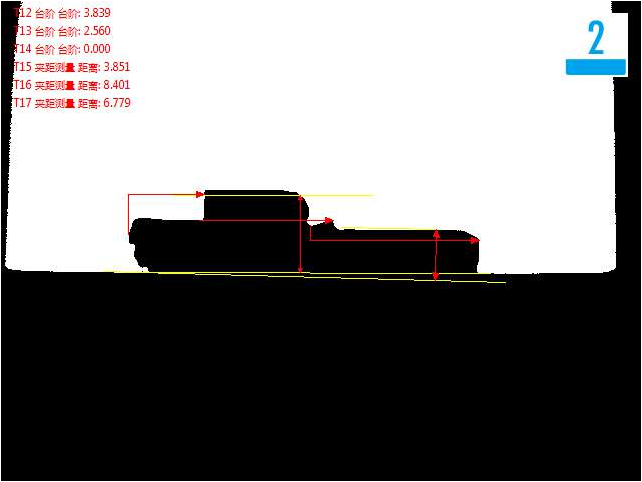

侧面检测不良品分析图:NG
三：3顶部检测方式

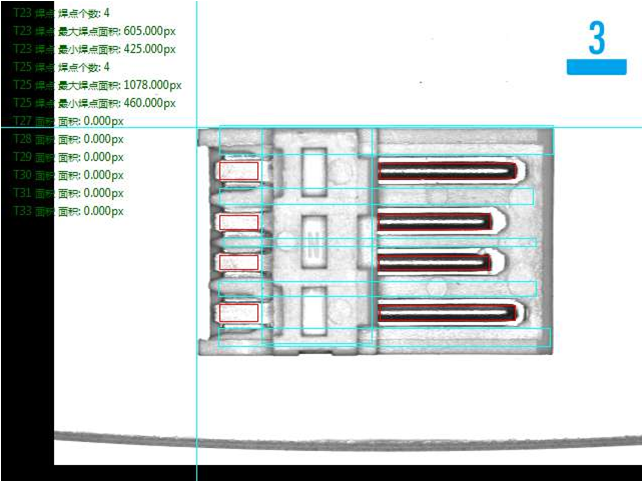

顶部检测良品分析图:OK
三：3顶部检测方式
顶部检测油污不良品分析图:NG
三：3顶部检测方式

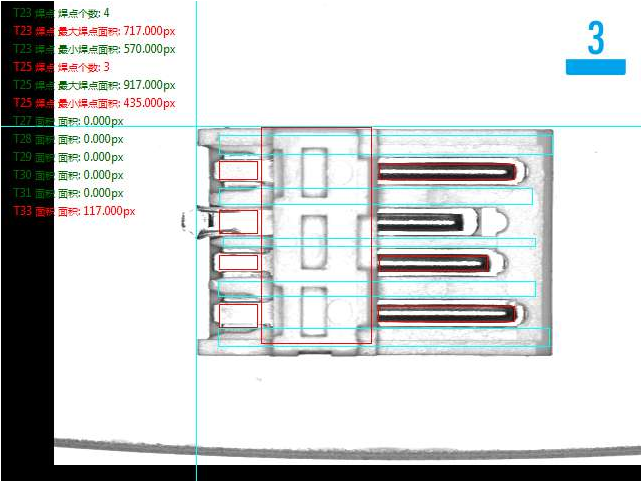

顶部检测缺针不良品分析图:NG
三：3顶部检测方式

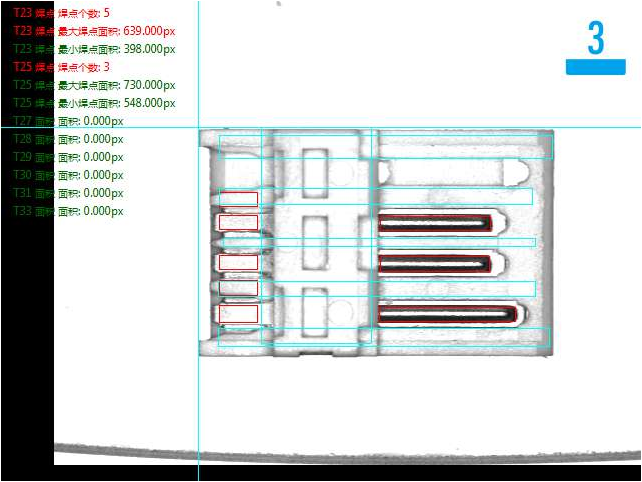

顶部检测针不良品分析图:NG
三：3顶部检测方式
顶部检测电镀不良品分析图:NG
四.系统安装要求:
设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。
环境温度：0-50摄氏度；
空气湿度：90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA，气压0.35～0.7MPa
以上为USB内插座机器视觉检测方案，专业的事交给专业的人做，如果你的工业生产线中需要用到视觉检测类的技术，那么不妨和我们盈泰德科技聊聊，我们会免费从一个专业的角度来给你一个合适的方案，即使没达成合作，我们也希望能多认识个朋友。
