3D轮胎读码视觉检测识别方案

一、问题描述

轮胎正反两面,胎侧部位上有很多突起或凹陷的文字,描述了轮胎尺寸、轮胎DOT码、轮胎负重、速度级别等重要轮胎特征,这些信息非常重要,直接关系到轮胎合格与否。当开始生产一个新规格时,硫化生产出的第一条轮胎需进行首件验证,以确认轮胎上的信息与设计图纸一致,避免在后续量产中因为不一致而生产大量废胎,造成不可挽回的损失。目前,该过程普遍采用人工核对方式,存在耗时长,精准度差,易遗漏等问题。

使用传统的2D检测,无法准确的识别出轮胎表面的字符内容,除此之外,而且解决轮胎表面高吸光的特性也是有难度的。但是对于3D检测来说,能够建立在2D检测的基础之上,提取出字符的三维信息,将采集到的这些信息,交由给软件处理,能够更加全面的做出分析与判断。

二、检测项目
Brand name-品牌字符
Size-尺寸字符
Ply construction-带束层数
Load rating-载重等级
Inflation pressure-胎压标识
DOT code-DOT 标识码
UTQG label-UTQG 标识码
Other regulatory marks-其他常规标识码:
     ▪ E-Mark
     ▪ ECE / Sound Mark Number
     ▪ I-Mark Number
     ▪ China (CCC) Mark
     ▪ India (BIS) Mark
Mold serial number-模具序列编号
Safety label-安全标签

Other user-defined text and non-text fields 自定义的其他文本或非文本标识

三、设备特点

1. 高兼容性

基于3D激光扫描技术,无惧不同配方的橡胶材料光特质不一致而引起平面光学对比度问题。

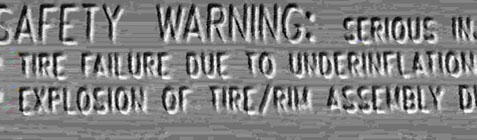

平面扫描对比结果,凸出文字边缘。对不同配方材质会出现不同的对比度效果。

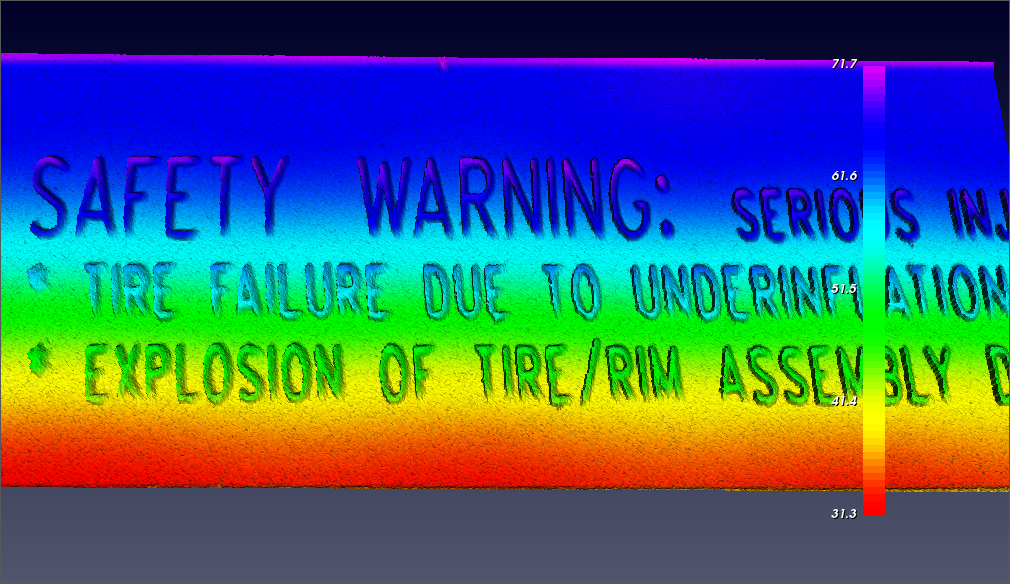

3D激光扫描结果,文字呈现凸起状态,更容易分离文字。

2. 提高验证效率

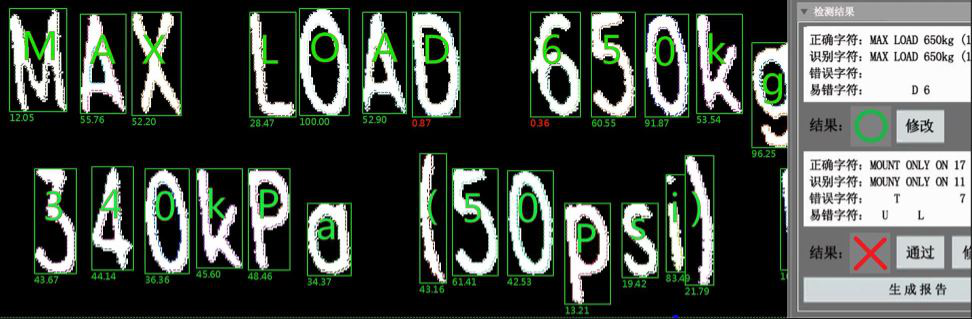

提高验证效率。单面扫描仅需10S,并实时输出结果。用户能从图像上获取识别信息,绿色为正确的字符颜色,红色为异常字符,也能通过设置信任分值筛选出可能出错的字符。软件对于每个检测区块独立生成检测结果,可用于结果再编辑,不断提升软件的识别准确度。检测结果确认无误即可一键生成报告。

3. 标准模板全自动识别

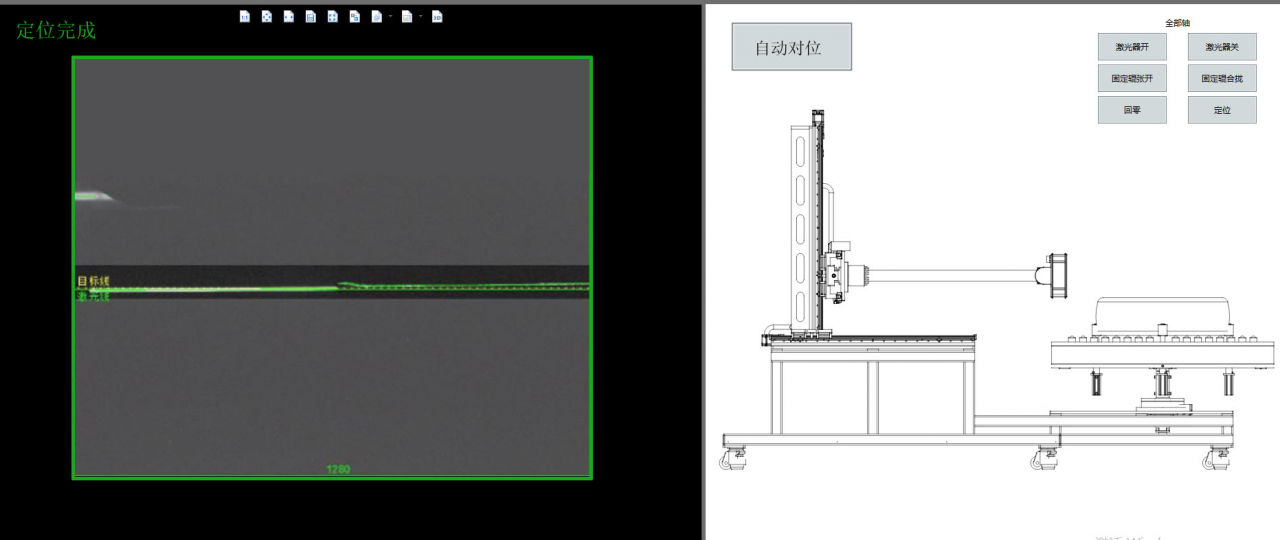

全球首家可实现CAD图纸导入自动提取标准文字模板。同时,可支持EXCEL表格自动读取标准文字,或者预扫描自动识别文字的形式来创建模板。设备可自动适应不同规格大小的轮胎,自动寻找最佳扫描位置,自动识别胎侧文字并与标准模板的文字内容进行识别比对。独有的自动拼写检测功能。
