排针视觉检测,排针外观瑕疵缺陷检测设备

排针是一个非常严格的器件,容错率几乎要100%杜绝,那么,要怎么去检测排针是否存在缺陷呢?

排针本身就是一个比较小的器件,所以人工检测是非常耗费人力而且达不到理想的效果的,此时,机器视觉检测技术就可以用得上了,全自动缺陷检测,能直接找出有瑕疵、缺陷,不符合的外观产品。

一:检测内容及要求检测工件面积:长度42.5*7*8.5的正面外观和高度检测

检测内容:

1:顶部检测框槽反料、针孔破损

2:侧面检测插针的高度

3:底部检测框槽反料、针孔破损

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:Intsoft_302C

1:盈泰德视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:  3套,分别顶部检测框槽反料,针孔开裂。侧面检测插针高度

底部检测框槽反料,针孔开裂。

5:工业镜头: 3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二:设备外观可自由定制

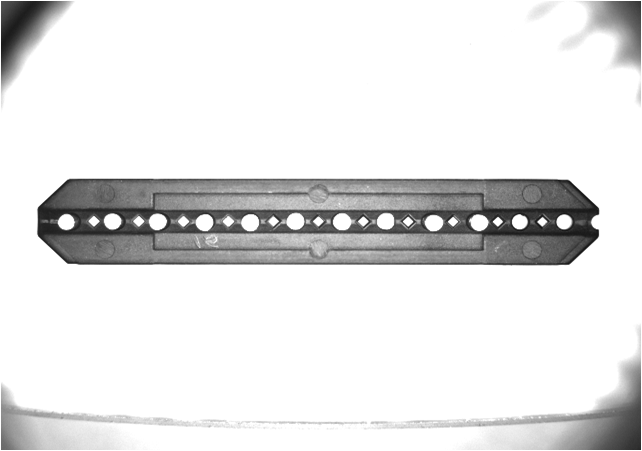

三:1 正面检测方式

正面检测效果原图:

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

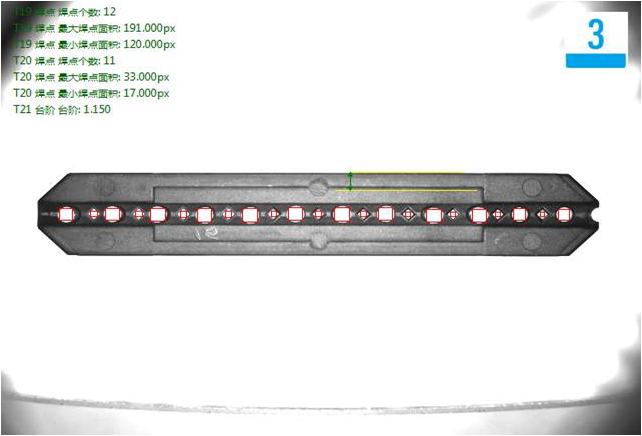

三:1 正面检测方式

正面检测良品分析图:OK

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

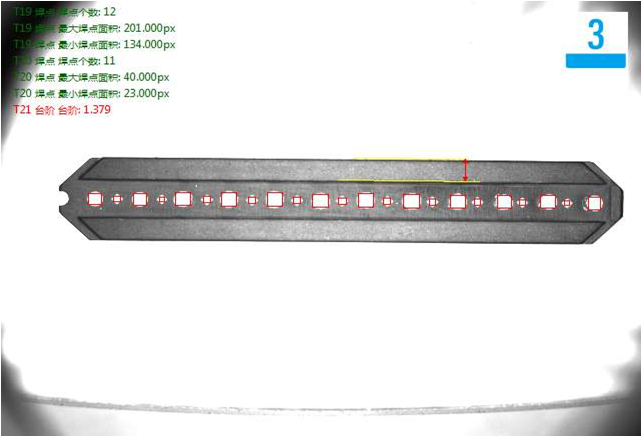

三:1 正面检测方式

正面检测框槽反料不良品分析图:NG

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

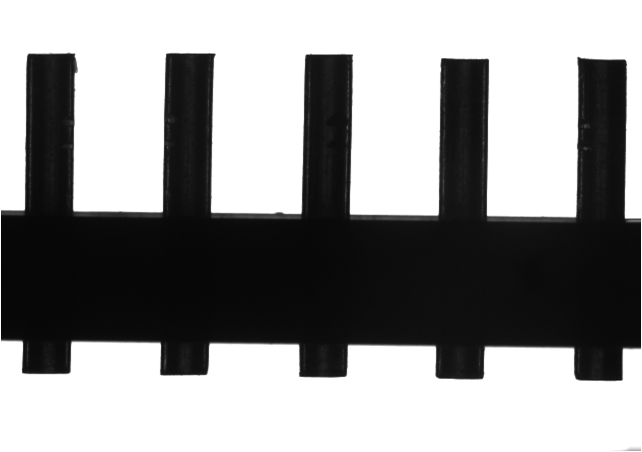

三:2侧面检测方式

侧面检测效果原图:

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

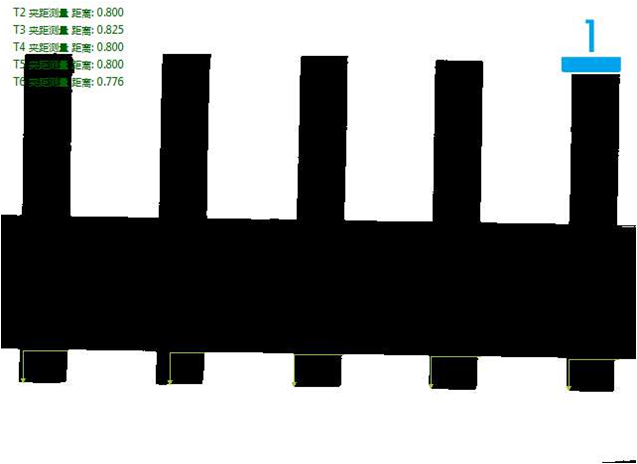

三:2侧面检测方式

侧面检测良品分析图:OK、

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

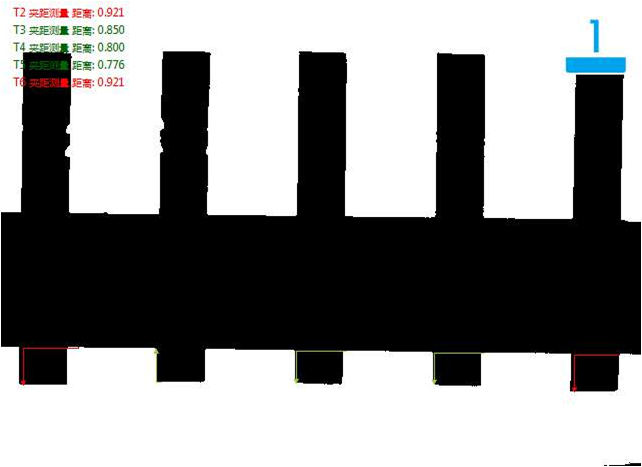

三:2侧面检测方式

侧面检测不良品分析图:NG

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

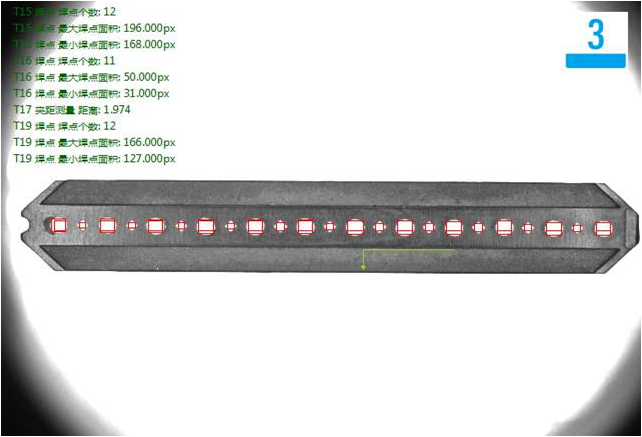

三:3 底部检测方式

底部检测良品分析图:OK

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

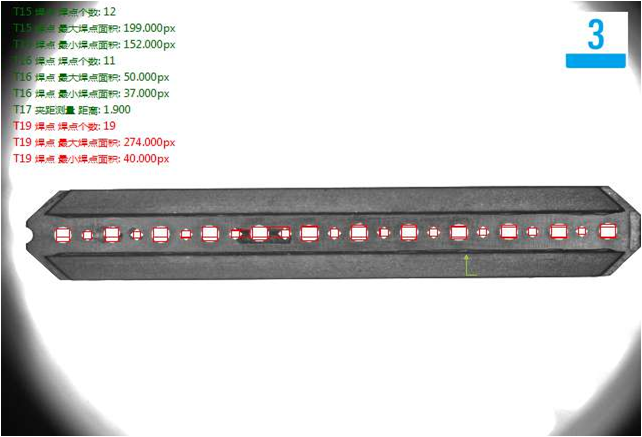

三:3底部检测方式

底部检测针孔不良品分析图:NG

排针视觉检测,排针的瑕疵、缺陷、外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA

如果你有类似的产品需要运用到视觉检测系统,那么,我们期待你的信息。
