液晶屏幕划痕污点视觉检测目的:

针对液晶屏进行污点划痕质量检测,替代原有人工检测方式进行LCD屏质量检测,判断LCD屏表面是否有异物、划伤、异色、凸包、凹痕、针孔、毛边、亮点。

液晶屏污点划痕质量检测是针对液晶屏进行污点划痕质量检测,替代原有人工检测方式。

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测



液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

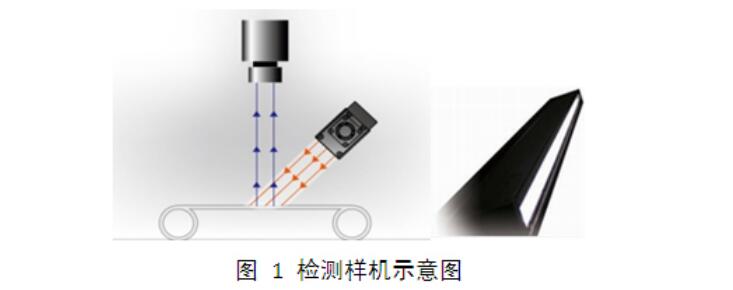

如图1所示,采用线阵相机将LCD屏架设到运动平台上,进行LCD屏质量检测,判断LCD屏表面是否有异物、划伤、异色、凸包、凹痕、针孔、毛边、亮点。

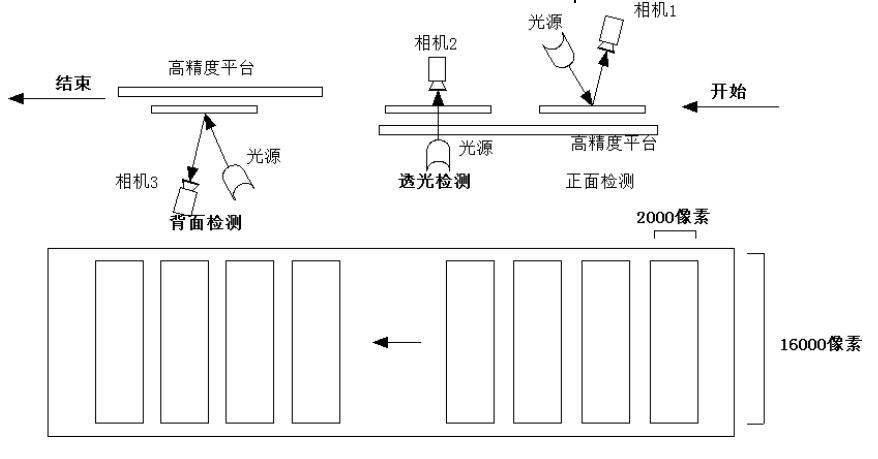

机器视觉检测流程设计:

1、将产品打开成180°,将LCD屏水平放置在载物台上;

2、开始检测:载物台移动,相机开始采集图像;

3、采集结束后,载物台复位;

4、检测软件:分析LCD屏质量情况;

5、根据分析结果给出产品的OK、NG评判结果;

6、操作员:根据结果进行分仓操作和复检操作;

3.1、液晶屏幕划痕污点视觉检测算法实现原理

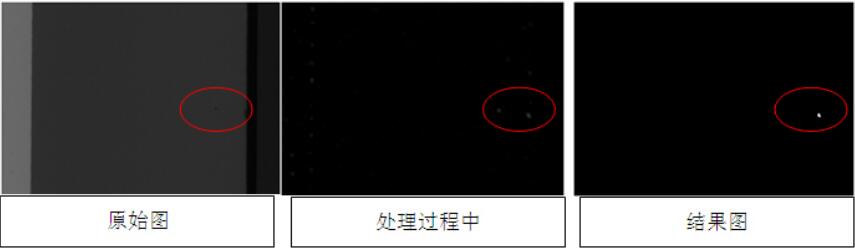

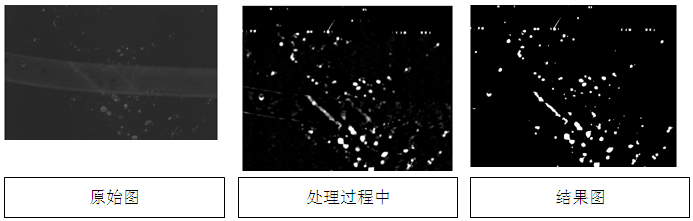

A)视觉检测异常之黑点

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

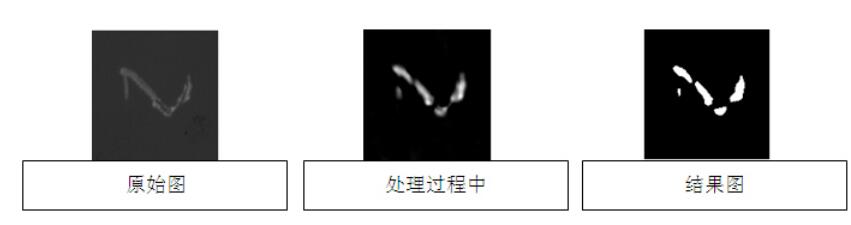

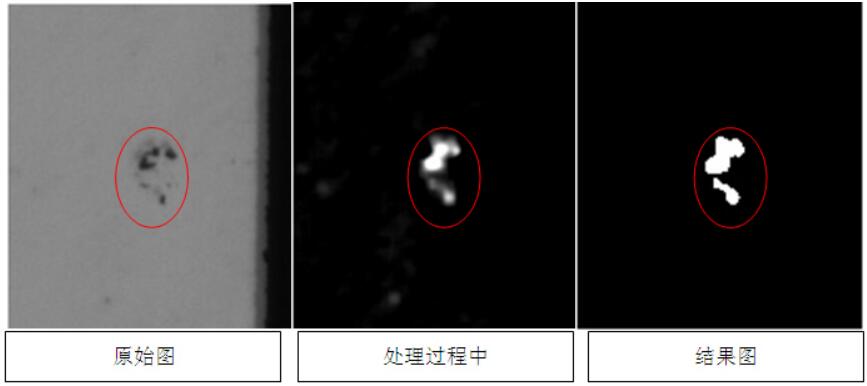

B)视觉检测异常之异物

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

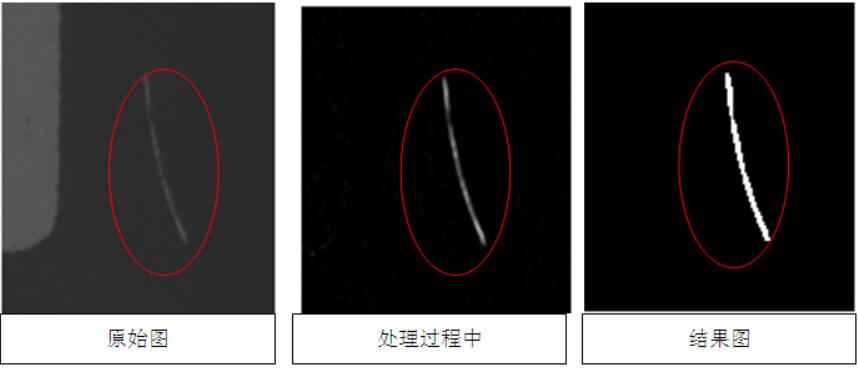

C)视觉检测异常之划伤

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

D)视觉检测异常之气泡

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

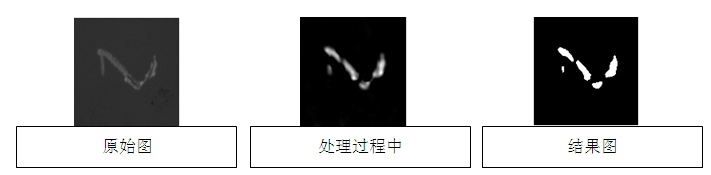

E)视觉检测异常之异物

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

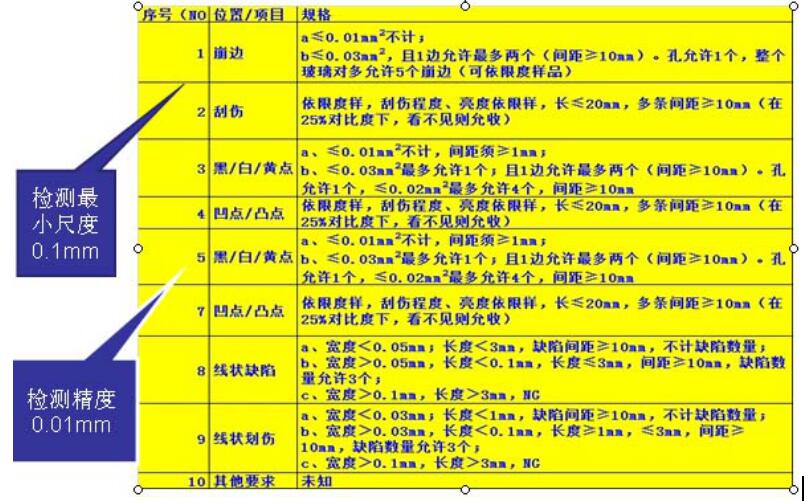

3.2检测项目及判定规格

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

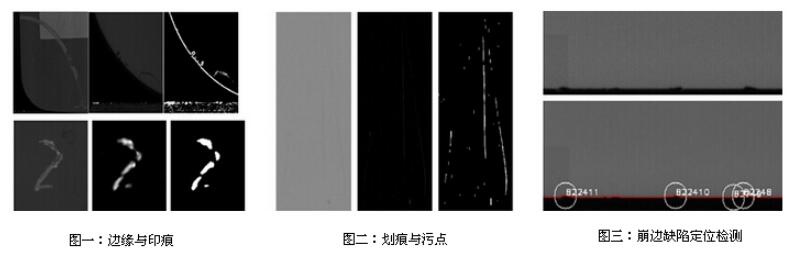

3.4 结论:划痕与污点、边缘与印痕、崩边缺陷定位检测,轮廓追踪和分析,3个像素深度可检测

液晶屏幕视觉检测,液晶屏幕划痕污点缺陷检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
