塑胶产品视觉检测(塑胶件外观缺陷检测设备)

检测内容及要求

检测工件面积:

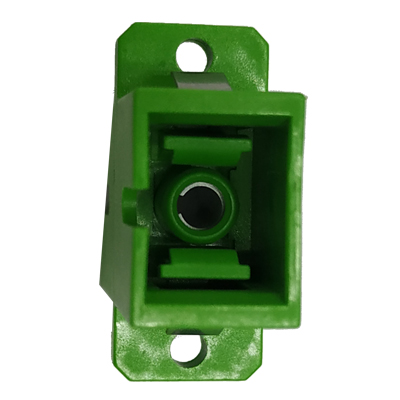

长10mm*宽13mm*高27mm的样件的内卡位检测

检测内容:

1:底面检测卡角毛刺、破损

2:底面检测圆柱有无、破损

3:侧面检测有无毛刺、装偏

4:侧面检测有无毛刺、装偏

5:顶部检测卡角毛刺、破损

6:顶部检测圆柱有无、破损

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测

二: 设备组成及主要机构

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 6套,分别底面正光两个、侧面两个正光,顶部正光两个。

5:工业镜头: 4个FA工业镜头,2个2倍可调远心镜头。

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。



三:1 底部检测方式

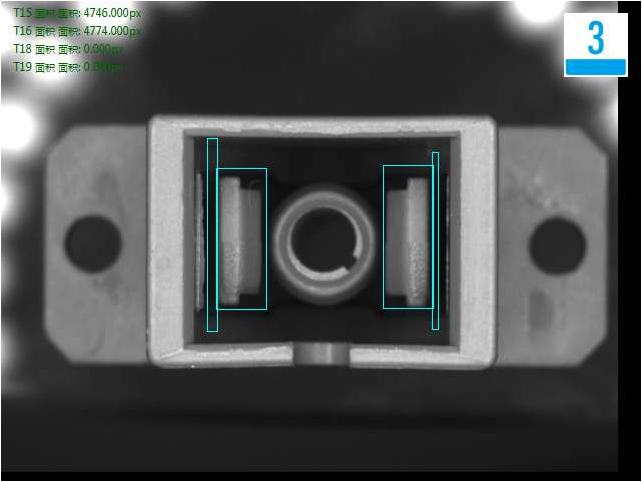

底部检测良品效果分析图: OK

塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测



三:1 底部检测方式

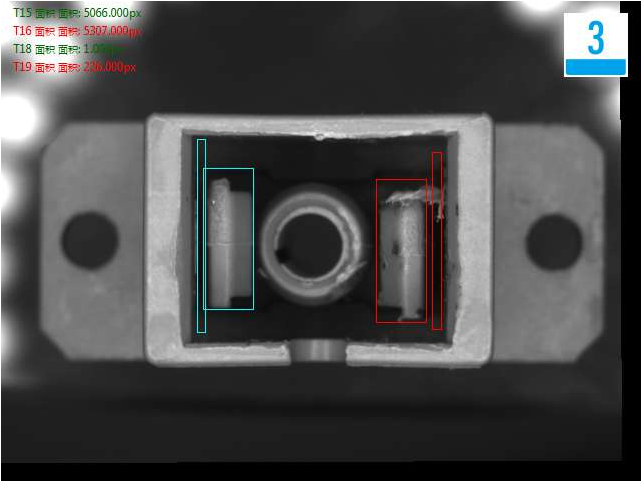

底部检测卡位毛刺不良分析图:NG



塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测



三:2 底部检测方式

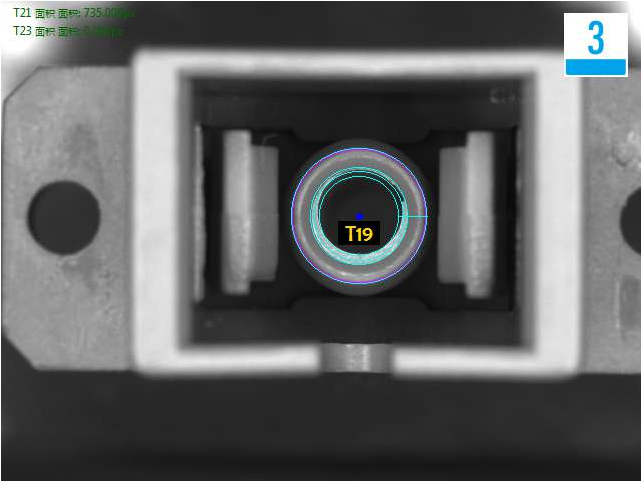

底部检测良品效果分析图: OK

塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2 底部检测方式

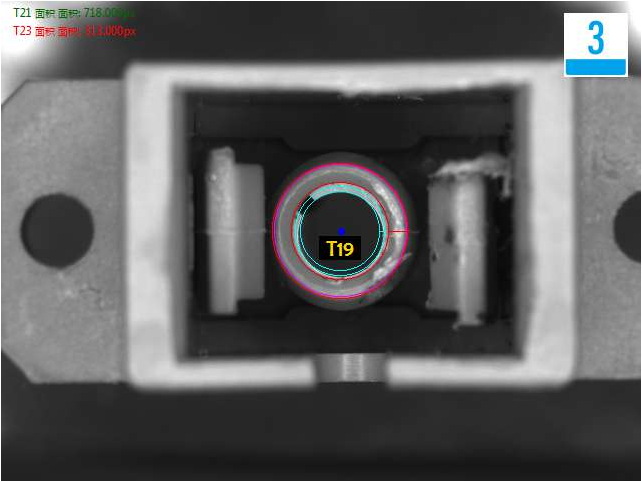

底部检测圆柱毛刺不良分析图:NG



塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2 底部检测方式

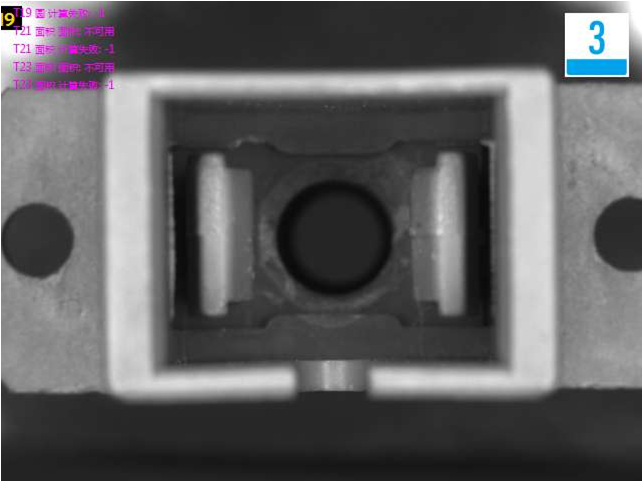

底部检测圆柱断裂不良分析图:NG

塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测



三:3 侧面检测方式

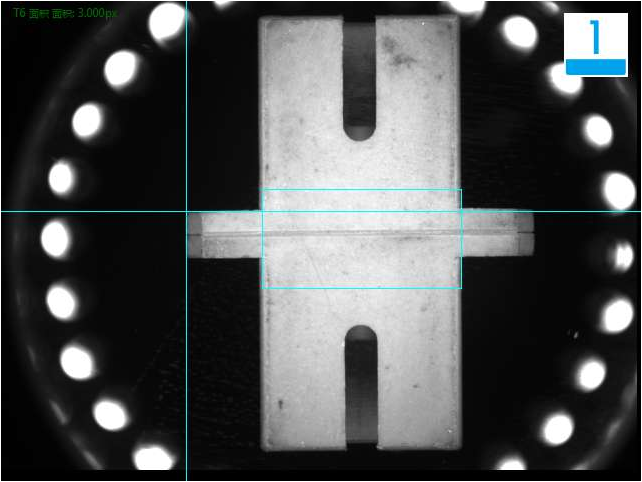

侧面检测良品效果分析图: OK

塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:3 侧面检测方式

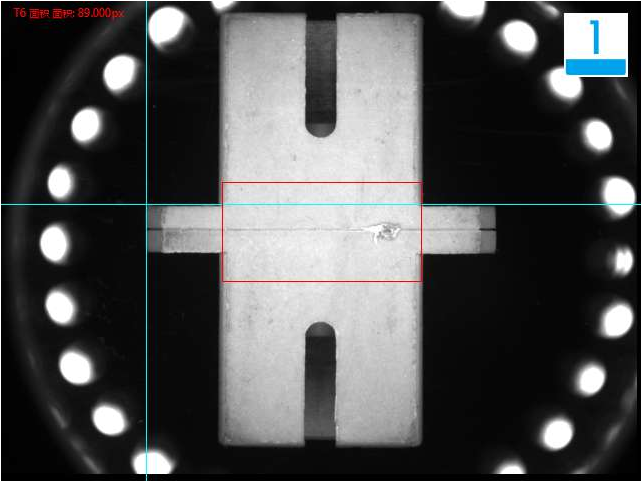

侧面检测毛刺不良分析图:NG



塑胶件外观视觉检测,塑胶件外观筛选机-机器视觉_视觉检测设备_3D视觉_缺陷检测



四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA
