轮毂机器视觉检测解决方案

一、项目需求

 样品介绍

样品为轮胎轮毂。

直径在55cm左右需求为出厂轮毂做拍照记录。

需要照片上可以看到轮毂上的划痕、 缺陷、刮蹭等不良。

二、项目分析与硬件选型
由于轮毂被银黑两种烤漆覆盖,导致轮毂反光现象 较严重,并且部分缺陷在轮毂凹陷处或侧面,所以本方案使用四台相机在相机侧方位拍照,方形光源 安置在轮毂正上方,侧方同样安置一条形光源。

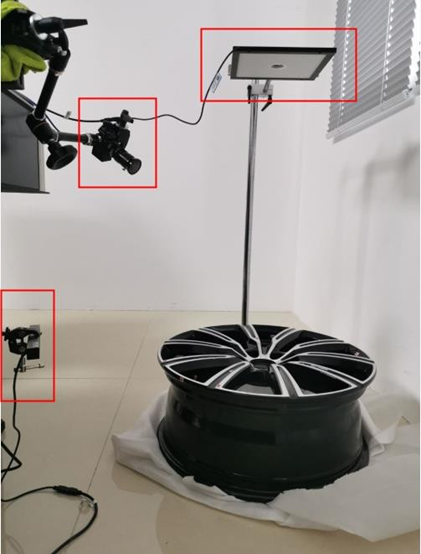

安装俯视示意图如下图所示

如上所述硬件选型
为达到需求精度要求,选用500万面阵 相机与配套镜头光源等。

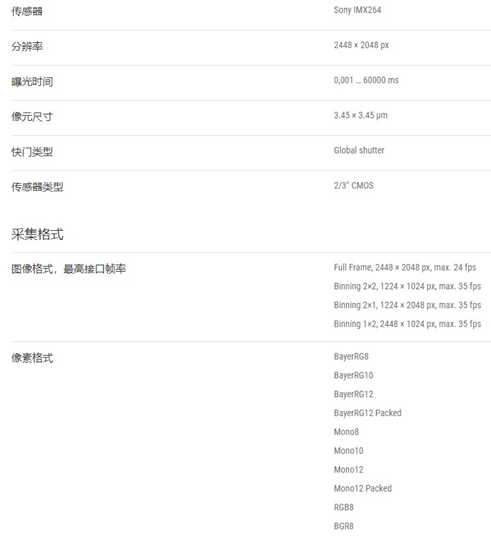

相机基本参数如图:




三、软件分析

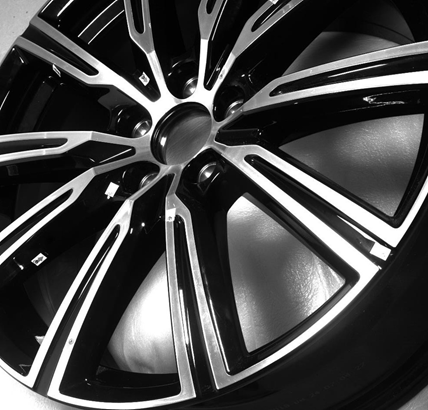

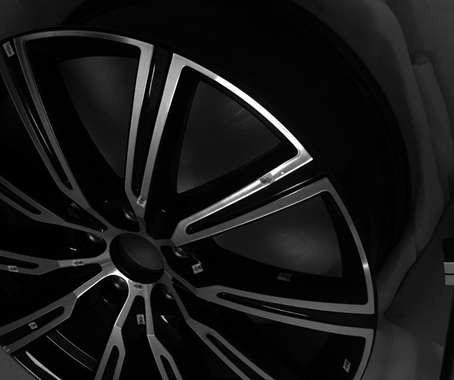

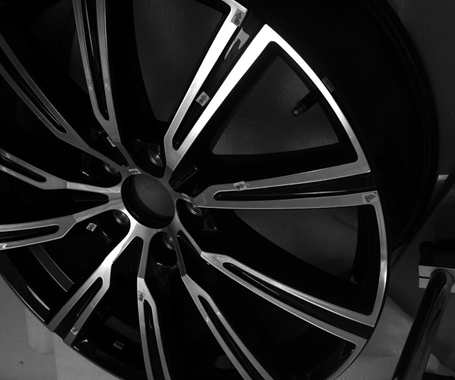

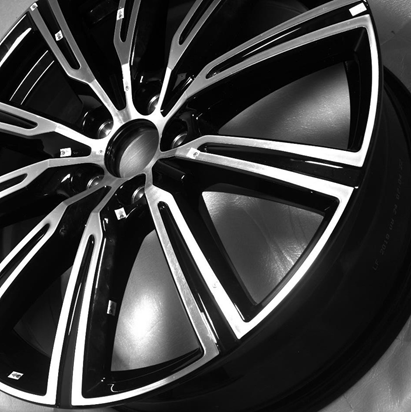

本项目不需要后期软件处理,以下为拍摄效果图,可以清晰的观察到各种瑕疵


组图一

组图二

如果你的工业生产线中,也需要用的到机器视觉方面的技术,来提升你的产品出厂质量,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,从一个专业的角度免费来给你设计一个合适你的方案,然后听取你的意见,再详细洽谈,最后即使没能达成合作,我们也非常希望能多认识个朋友。
