塑胶五金件外观机器视觉检测方案

检测内容及要求检测内容:

序号 检测位置 检测方式 是否可检
1 硅胶是否超边 背光检测 可检
2 硅胶尺寸 正光检测 可检
3 边缘尺寸 正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于140件(取决于产品送料速度)。

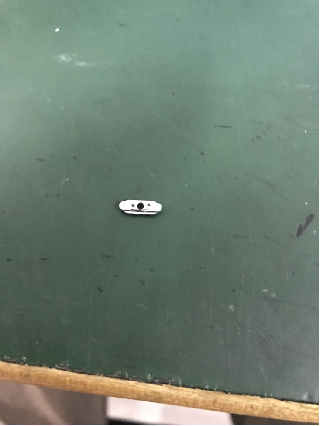

样品图:

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 9套
5 相机调节模组 盈泰德定制 9套
6 工业镜头 FA高清光学工业镜头 9套
7 工业镜头 定焦远心工业镜头 9套
8 光源 定制光学自适应光源 9套
9 检测平台 专业光学玻璃载台 1套
10 伺服电机 松下·PANASONIC 1套
11 控制系统 盈泰德定制 1套
12 PLC运动协作 松下·PANASONIC 1套

样件测试图片:

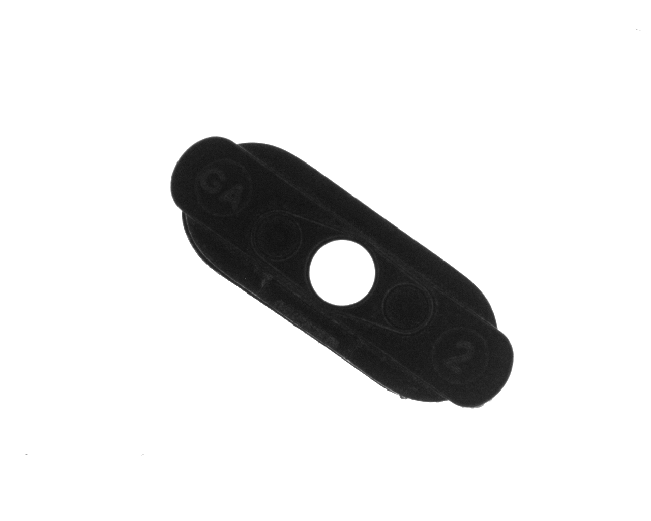

1.顶部背光检测原图:

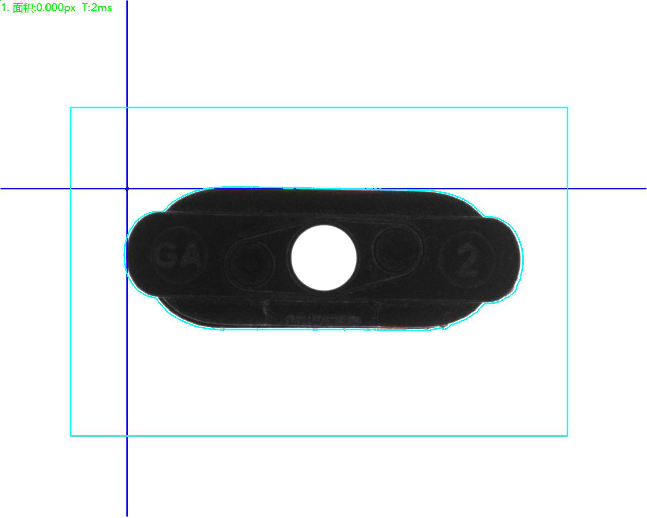

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测2.顶部背光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

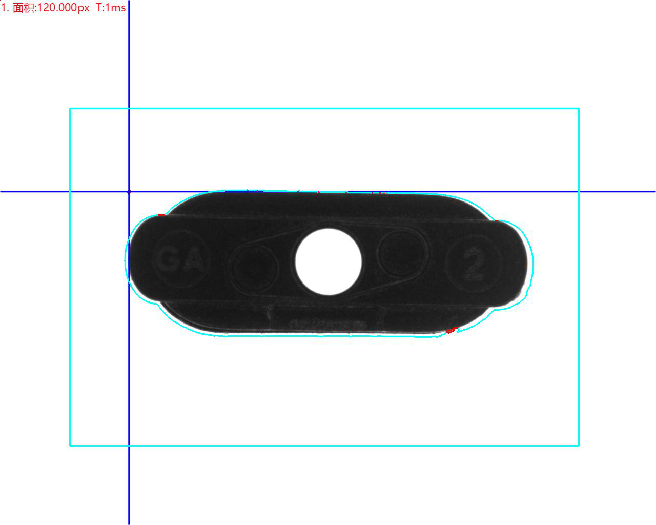

3.顶部背光检测不良品分析图:NG 特征:塑胶超边 状态:可检

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

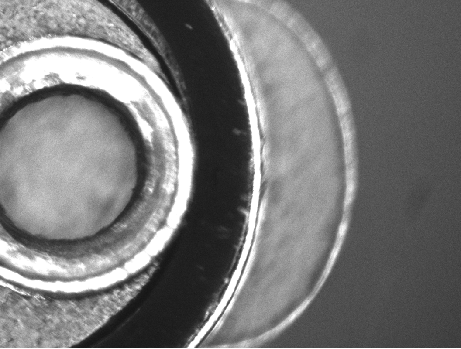

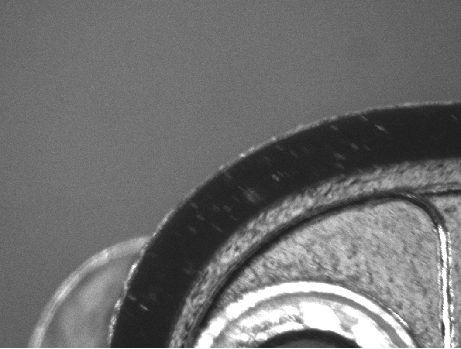

4.顶部正光检测原图:

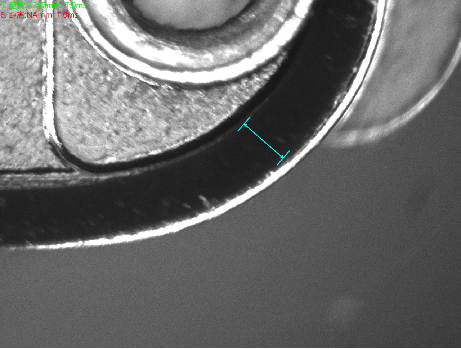

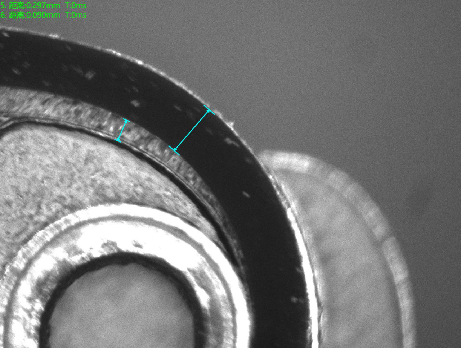

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测5.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

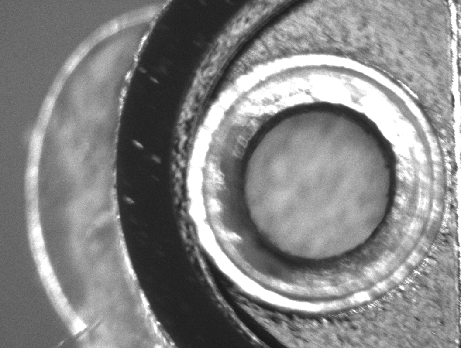

6.顶部正光检测原图:

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

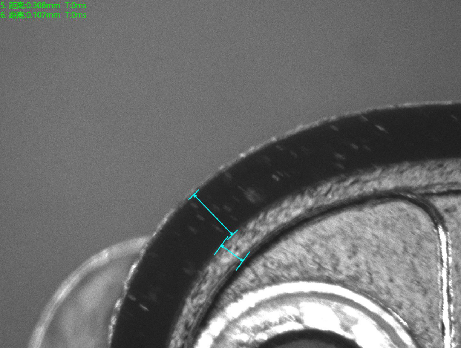

7.顶部正光检测良品分析图:OK

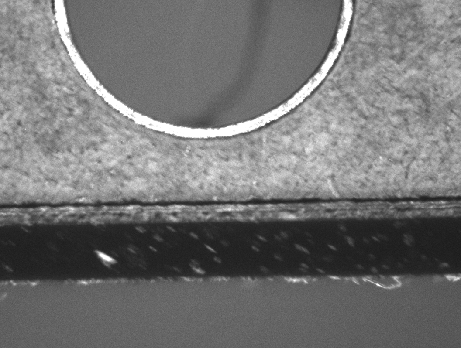

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测8.顶部正光检测原图:视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测9.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测10.顶部正光检测原图:
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

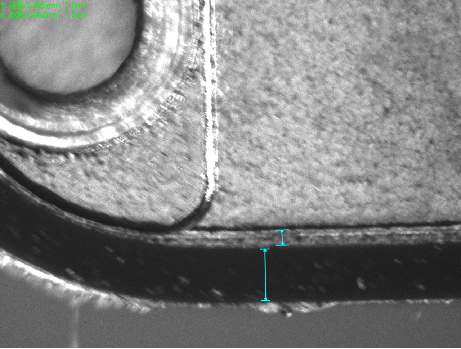

11.顶部正光检测良品分析图:OK

视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
12.顶部正光检测原图:
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测13.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测14.顶部正光检测原图:
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
15.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测16.顶部正光检测原图:
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测17.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测18.顶部正光检测原图:
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测19.顶部正光检测良品分析图:OK
视觉检测系统:塑胶五金件外观检测方案-机器视觉_视觉检测设备_3D视觉_缺陷检测
