一、检测内容及要求检测内容: 最大尺寸长14mm*宽14mm*高6mm的产品的外观检测

序号 检测位置 检测方式 是否可检
1 残缺、裂纹 正光检测 可检
2 划痕、划伤 正光检测 可检
3 端子不良 正光检测 可检
4 脏污、异物 正光检测 可检
5 露铜 正光检测 可检

注明:贴片电感机器视觉检测设备,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节模组 盈泰德定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 6套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

样件测试图片:

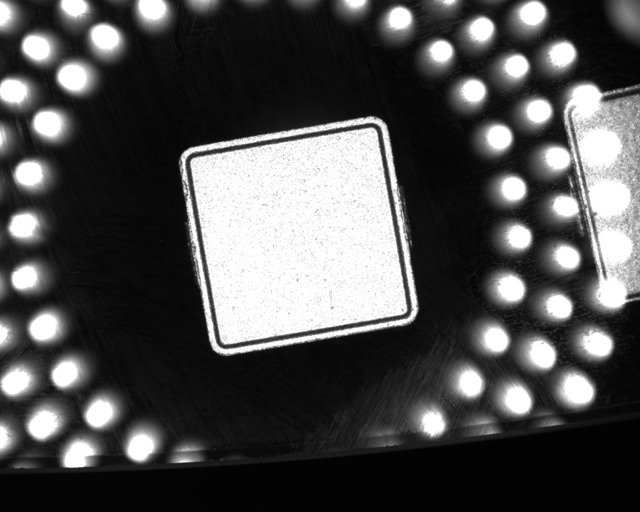

底部正光检测原图:

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

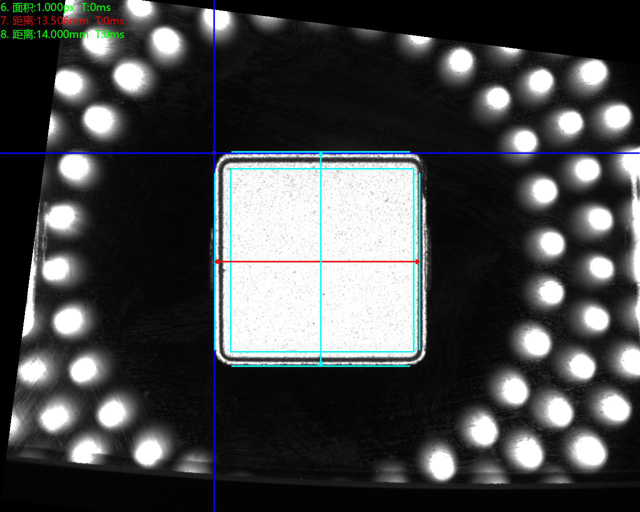

底部正光检测良品分析图:OK
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测底部正光检测不良品分析图:NG 不良原因:破损贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

底部正光检测不良品分析图:NG 不良原因:端子反向

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

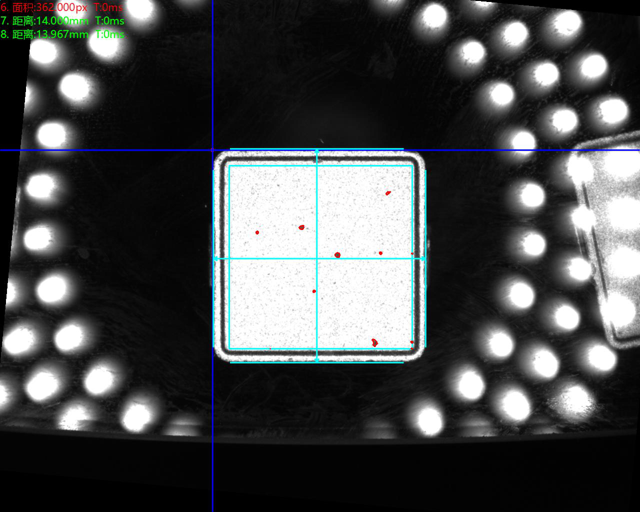

底部正光检测不良品分析图:NG 不良原因:脏污
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

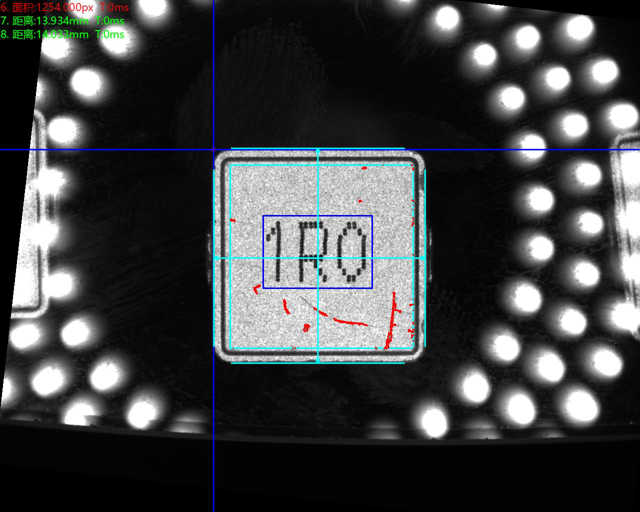

底部正光检测不良品分析图:NG 不良原因:裂纹

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

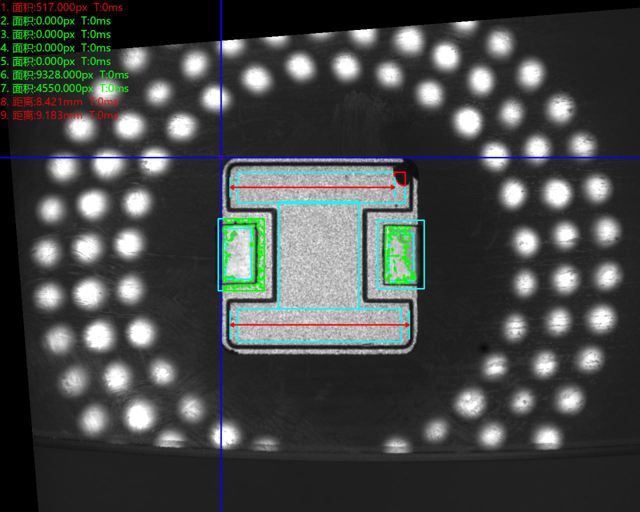

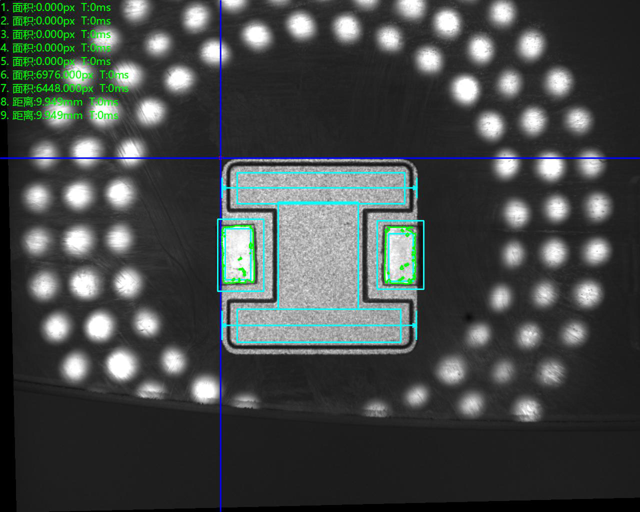

顶部正光检测良品分析图:OK
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

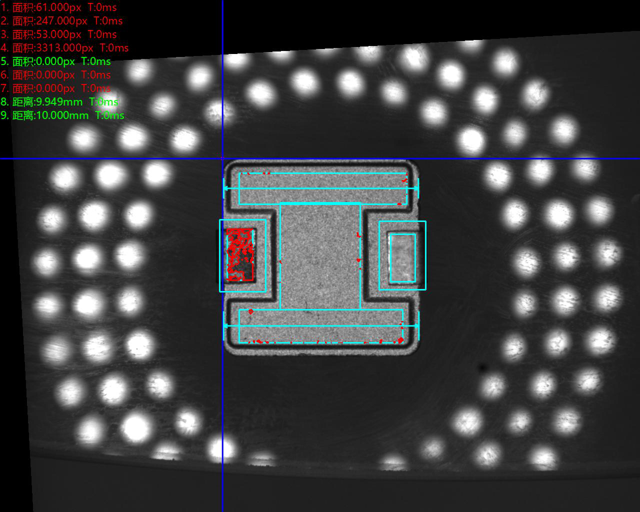

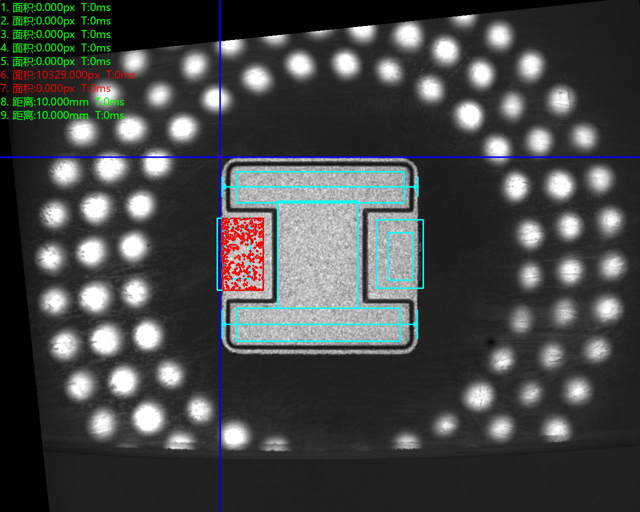

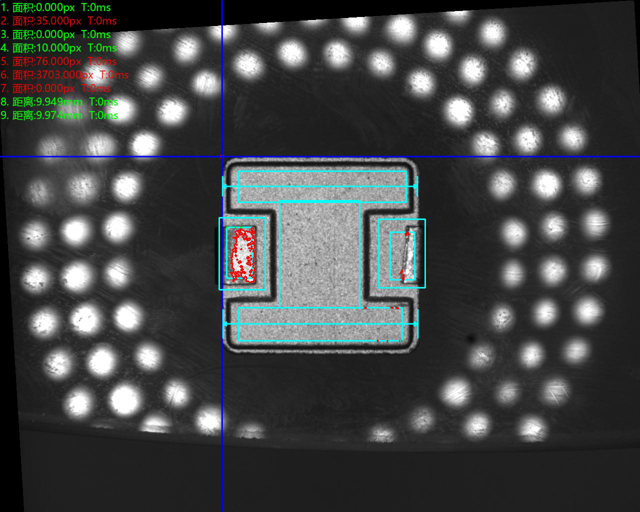

顶部正光检测不良品分析图:NG 不良原因:端子发黑

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

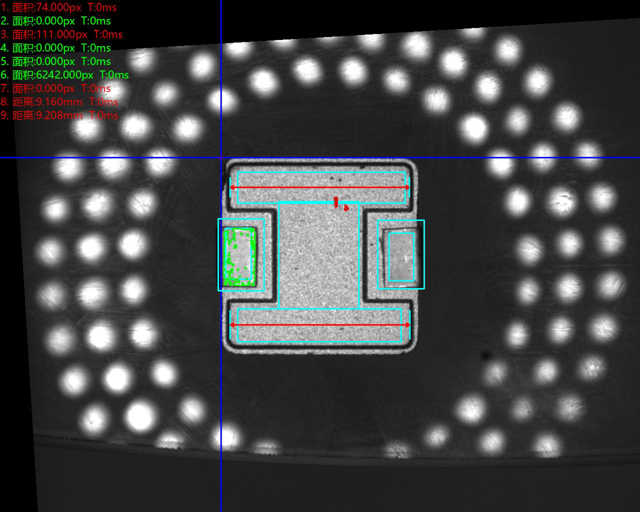

顶部正光检测不良品分析图:NG 不良原因:端子不平

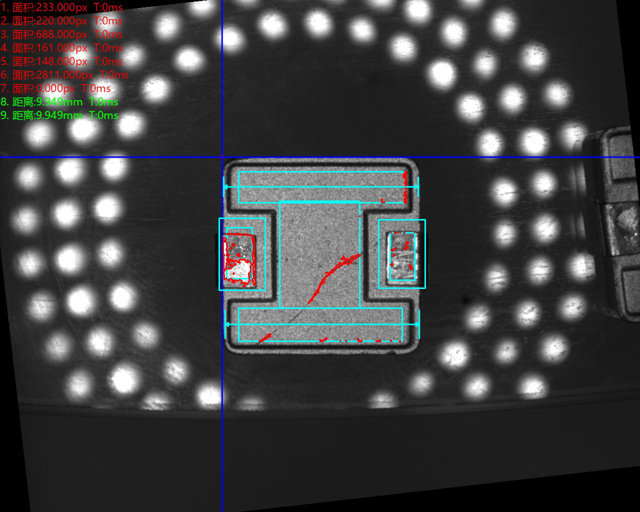

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部正光检测不良品分析图:NG 不良原因:裂纹
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测
顶部正光检测不良品分析图:NG 不良原因:端子反向

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

顶部正光检测不良品分析图:NG 不良原因:边缘破损

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

顶部正光检测不良品分析图:NG 不良原因:残缺

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测
正面正光检测良品分析图:OK
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

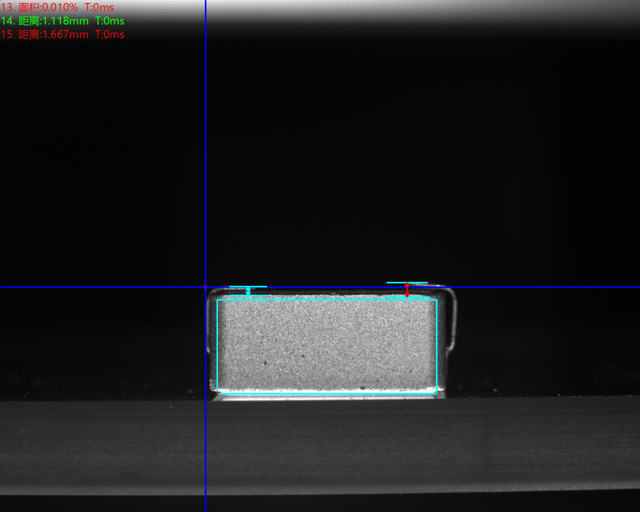

正面正光检测不良品分析图:NG 不良原因:端子不平

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

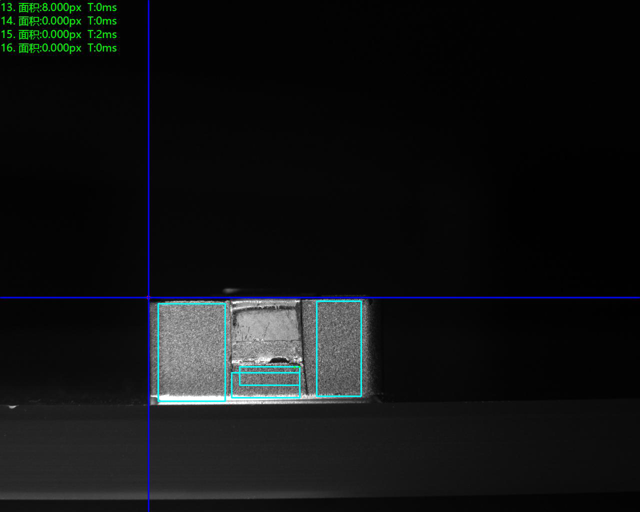

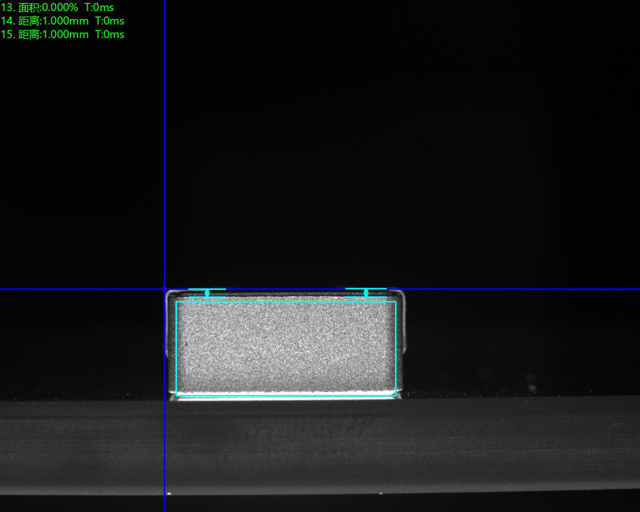

侧面正光检测良品分析图:OK

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

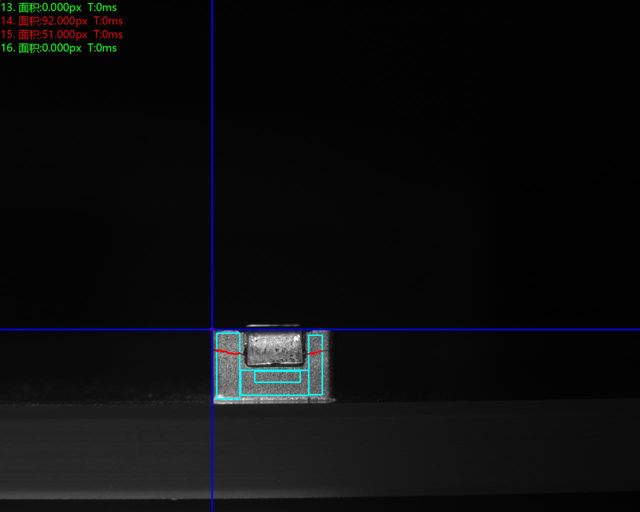

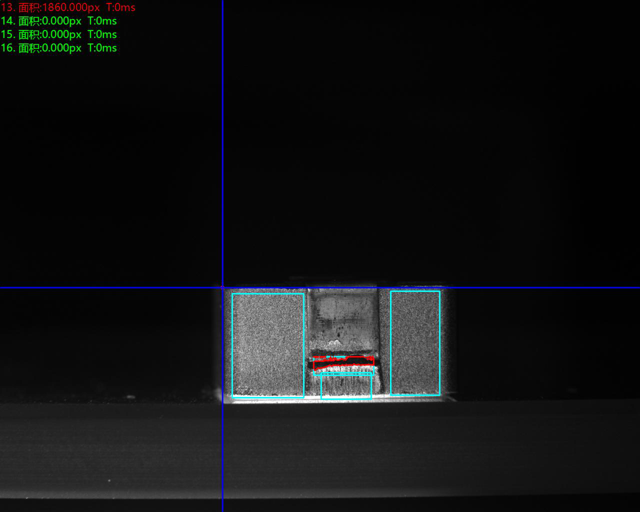

侧面正光检测不良品分析图:NG 不良原因:露铜

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

反正面正光检测良品分析图:OK

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

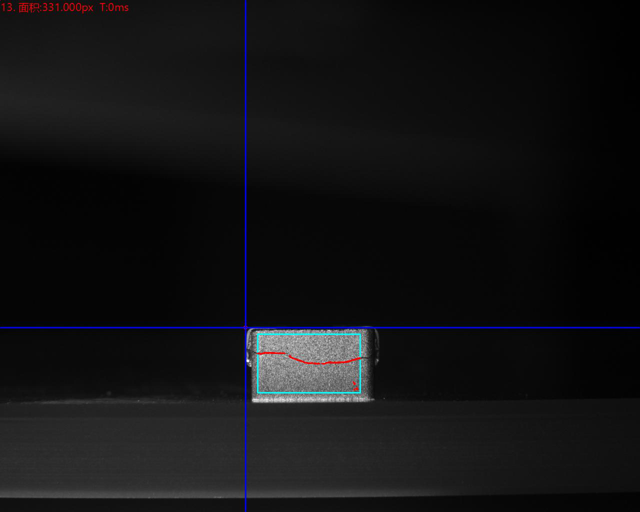

反正面正光检测不良品分析图:NG 不良原因:裂纹

贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测
反侧面正光检测良品分析图:OK
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测反侧面正光检测不良品分析图:NG 不良原因:端子发黑
贴片电感外观缺陷瑕疵不良视觉检测系统-机器视觉_视觉检测设备_3D视觉_缺陷检测

专业的事交给专业的人做,如果你的工业生产线中需要用到机器视觉检测类的技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
