本案例中使用的是盈泰德旗下一款3D扫描仪Int-XL,这款扫描仪有2300×1600×1300的超大视野范围,320万像素值,绝对精度可以到达500μm,扫描时间在250-3000ms,扫描+数据处理+数据传输总时间在850-3800ms。

机器人3D无序抓取可以分为软件和硬件两个部分,软件方面包括机器人校准,定位软件开发工具包,路径规划以及碰撞防止等,硬件方面包括电脑,三维扫描仪,机器人及控制器,机器人抓手等。本案例软件方面采用盈泰德的软件,硬件方面采用Int-XL三维扫描仪,机器人ABB IRB 1600以及盈泰德的视觉控制器。

工业机器臂3D视觉无序抓取解决方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

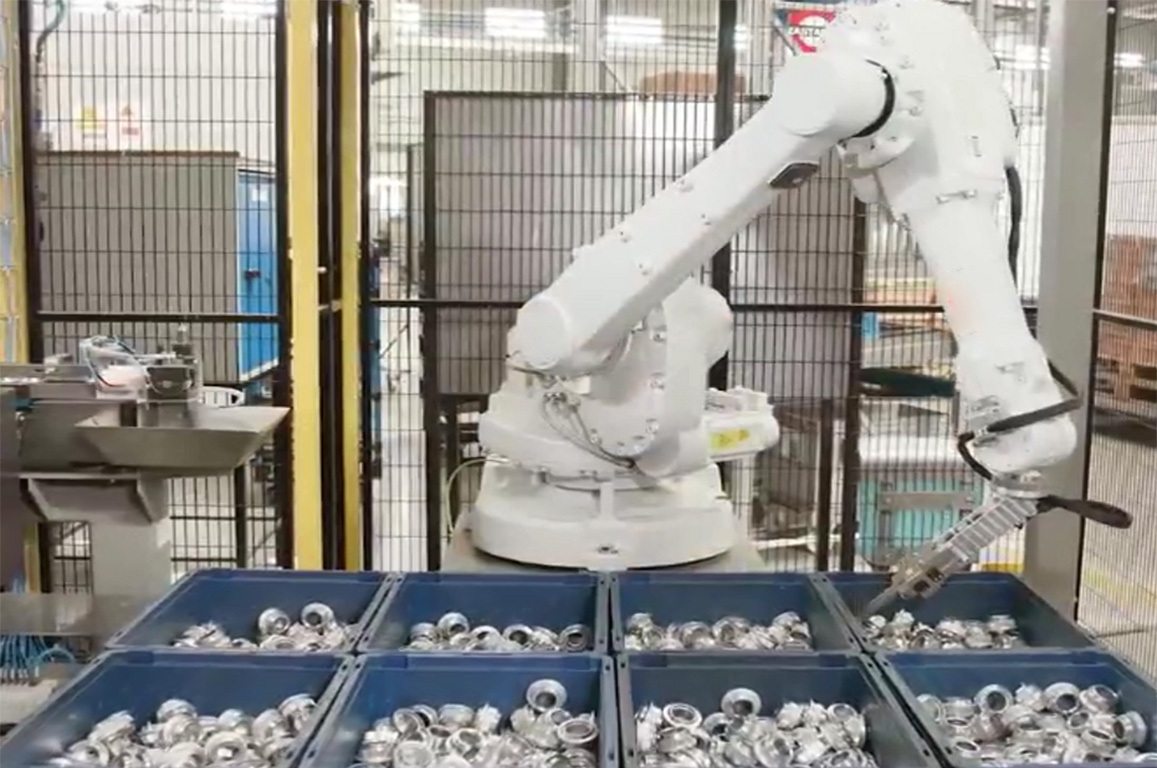

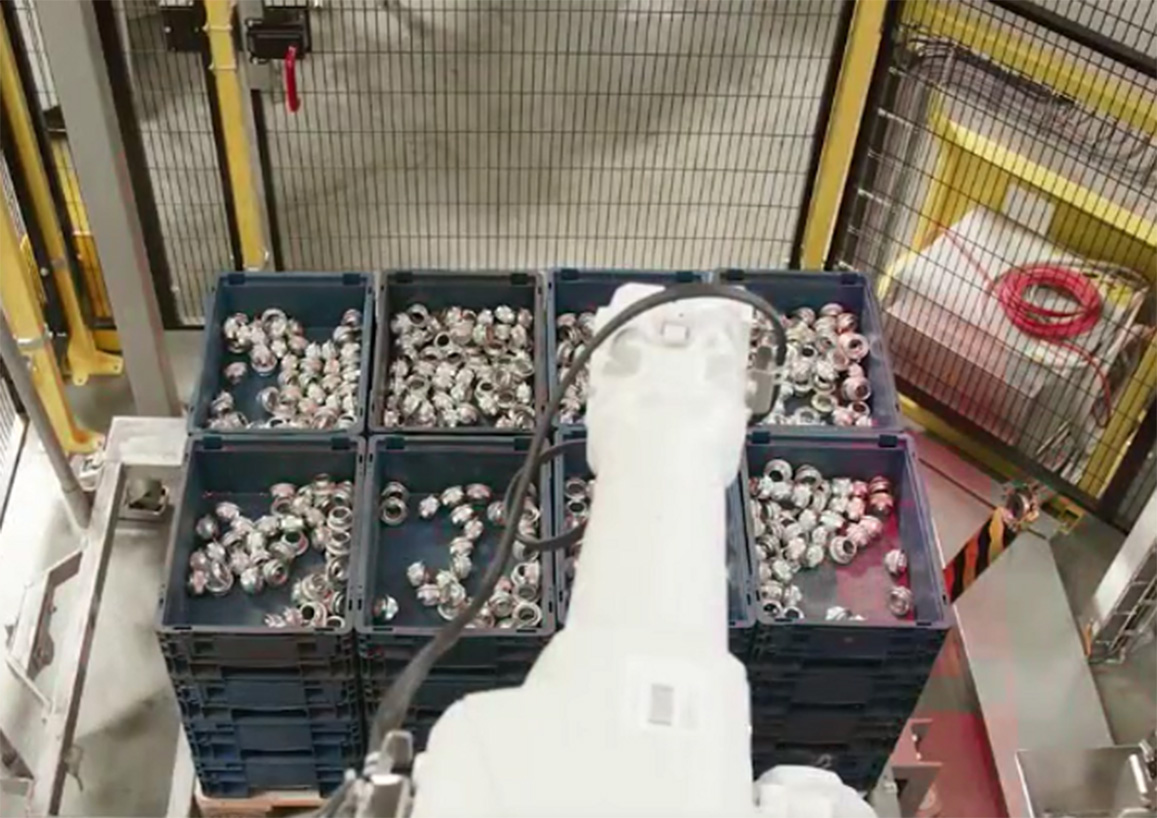

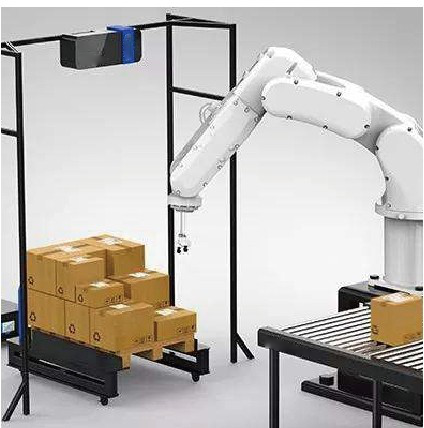

本案例中机器人需要从每次五层,每层八个料框中准确抓取工件,节拍要求在2秒,这对扫描仪的视野以及景深都有极高的要求。

针对视野的要求,我们拥有2300mm×1600mm的扫描面积,针对五层的景深要求,我们提供了1300mm的测量范围,切实解决了方案中的痛点。

针对2s钟要求的节拍,我们最终采用固定安装,抓取后立刻扫描的方案,时间基本无等待。盈泰德的三维扫描仪按扫描视野分为多种型号,从非常小的物体如印刷电路板到大型物件都可以进行扫描。

工业机器臂3D视觉无序抓取解决方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

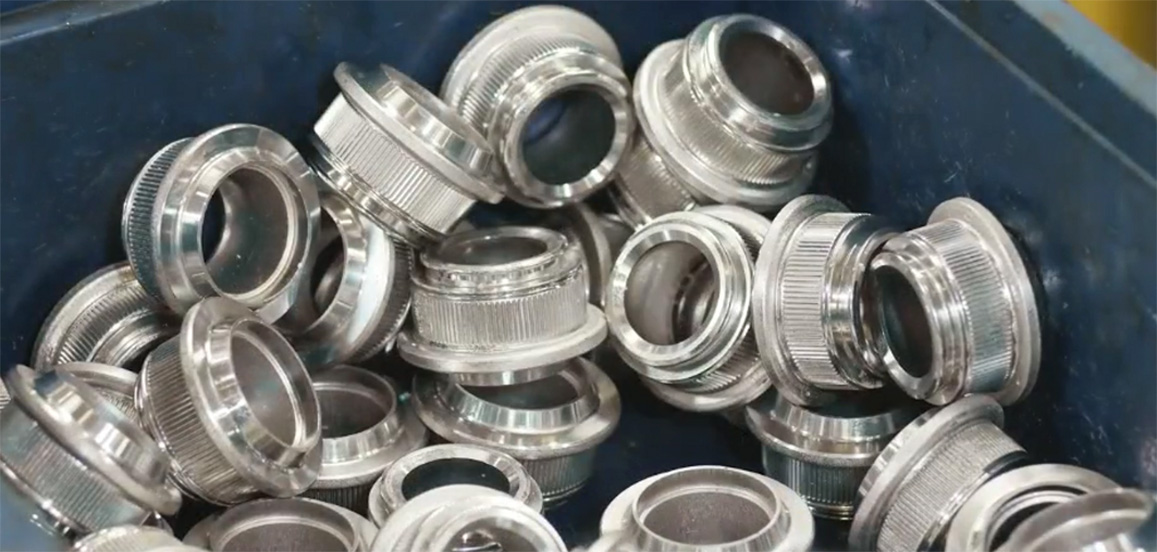

本案例中工件反光程度比较高,因此选用结构光扫描的方式可以取得更好的效果。盈泰德的三维扫描仪基于一种创新的平行结构光技术,该技术不受物体纹理和材质的影响,只要物体能反射一些光线即可满足扫描要求。同时,结构化的光栅系统也决定着3D重建的品质和扫描速度,在没有直射太阳光和非反光物体的情况下,在1.5米的工作距离,可提供对扫描区域进行至少5fps的扫描。

工业机器臂3D视觉无序抓取解决方案-机器视觉_视觉检测设备_3D视觉_缺陷检测

盈泰德3D相机有着高精确度、高精密度、扫描速度快等特点,并能捕捉运动中的物体。

由于碳纤维材质轻量的机身,所以可以安装在对重量要求严格的机器手臂上。整个设备的重量只有大约1公斤。该相机还拥有可抑制环境光的技术,改善在较弱光线环境下的扫描效果,所以可获得较好的信噪比。

可根据客户要求定制配置,高性能视觉控制器等优势使得盈泰德的综合性价比极高,因此这款三维扫描仪已经成为一些企业在视觉应用方面的不二之选。
