盈泰德科技远心镜头如何实现圆珠笔芯视觉检测

工业相机从发展至今已经有近20年的历史，这个名词和概念大家很熟悉，但是谈到双远心镜头很多人会感到很陌生，但是在我们实际生产生活中，尤其需要机器视觉检测的项目实现过程中，很多问题是要通过双远心技术来解决的，接下来未耒智能带大家先从远心镜头的概念讲起，然后用我们做的一些实际案例如“圆珠笔芯视觉检测”来分析双远心镜头具备的优势和问题解决能力。

远心镜头（Telecentric），主要是为纠正传统工业镜头视差而设计，它可以在一定的物距范围内，使得到的图像放大倍率不会变化，较低的畸变和超大景深是双远心镜头的两大特点，为此远心镜头一直为对镜头畸变要求很高的机器视觉应用场合所青睐。在本文中，我们将以智能像的BT系列双远心镜头为例，为大家介绍一下机器视觉检测双远心镜头在实际中的应用。

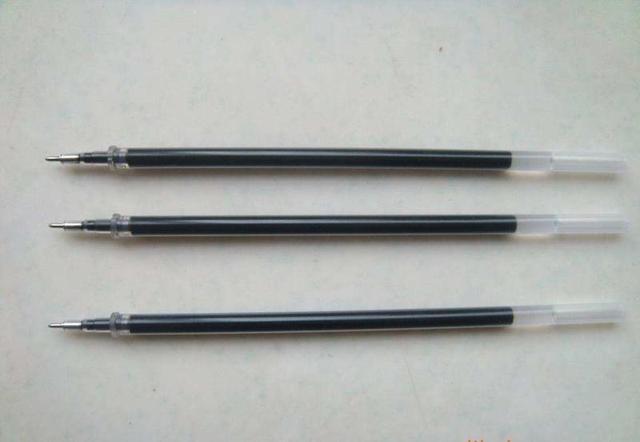

被检测物体

圆珠笔芯

测试需求

圆珠笔芯根据其笔尖球体直径的不同可将圆珠笔芯分为特细、细、中、粗等不同类别，在本案例中，需要对笔尖球体进行测量，以便对圆珠笔芯进行快速准确的分类。

项目难点

在检测中需要拍摄清晰的图像，使能看清楚圆珠笔尖端球珠的边缘，但由于圆珠笔芯的尖端球体非常小，因此很难得到理想的图片，对比分类难度蛮大。

解决方案

在本次检测中，对产品精度要求比较高，我们采用了未耒智能的500万CCD工业相机，镜头分别使用了显微放大镜头和BT系列双远心镜头。

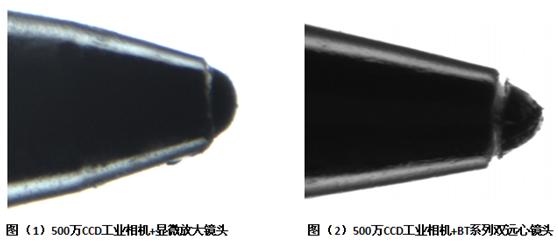

其二者所呈现的效果对比图如下：

图（1）使用的镜头为普通显微放大镜头，我们可以看出其所呈现的图像由于放大倍率过大，镜头解析度不够，且由于景深太小，笔尖球珠边缘显得很模糊。

图（2）是使用双远心镜头所拍摄的照片，我们不仅能够清晰的看见圆珠笔芯尖端球珠的边缘部分，连笔尖和球珠的连接部分都能很容易的分辨，这样的图像更加有利于客户后期的图像处理。不仅可以非常容易的进行测量分类，也可以轻松的应用于笔尖的缺陷检测和质量判断等。

双远心镜头在高精度检测和测量中一直被广泛使用，大家如果有对相关产品感兴趣的话可以联系盈泰德科技，盈泰德科技将为您详细解答。
