印刷检测中工业镜头容易被忽视的2个特性

从中国古代发明印刷术以来，印刷一步步渗透到生产，生活，并一步步壮大，发展，形成一个庞大的领域，涉及多个行业，包括出版业、包装业、纸制品业、塑料业、电子业等，其产品用于人们经济生活的各大领域。随着印刷技术的发展，人们对于印刷的要求也越来越高，由此就出现了对检测的需求。在机器视觉中，印刷检测是非常重要的应用领域。鉴于印刷行业具有大靶面，色差小及检测速度快的要求，因此在做检测方案时，一般会选择线扫镜头搭配线阵相机。今天我们将与大家分享的就是在印刷检测中经常见到的案例之一：

应用：印刷表面检测
检测缺陷类型：点缺陷、漏印、脏点、飞墨、套印偏差、色差、异物。
技术难点：套印偏差及色差精度要求高；典型设备的幅宽从500~1200不等。
镜头需求：
1、不同的放大倍率下有均良好的MTF
2、镜头中心及边缘MTF需优异。
3、边缘色差.

解决方案:

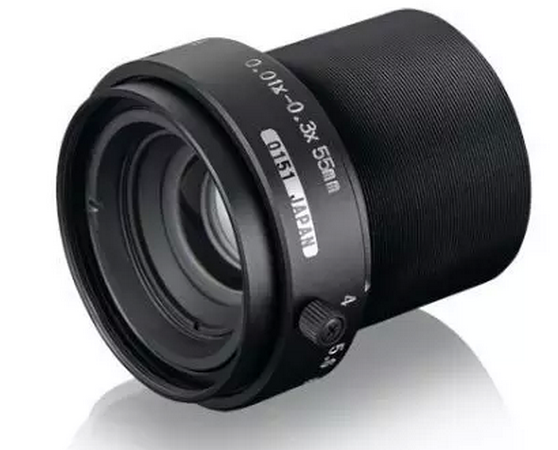

镜头方案：盈泰德线扫镜头产品ML-5540-62M35+ F口转接环/M72口转接圈
相机：4K、8K 7um 线扫相机
光源：高亮条形白色光源

　色差对比

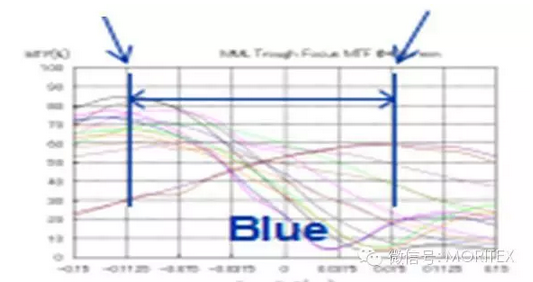

在印刷检测中，要获得更好的检测质量，其中较重要的一个要求是色差要小。茉盈泰德线扫镜头之一的ML-5540-62M35能很好的满足这一需求。不同的波长（即使在450nm）照明情况下，从中心至边缘各个视场的距焦面距离都更为接近。
同级产品：





　　清晰度
通过以上MTF曲线（*倍率均为0.17x,光圈为F4）可以看出，盈泰德ML-5540-62M35的中心及周边成像清晰度更为一致，除了色差外，这一点在线扫应用中也是比较重要的
