橡胶封闭塑料止动器视觉控制系统

  橡胶密封件、硅橡胶密封件、充气和插入密封件、挤出橡胶型材,是常见的硅橡胶或橡胶制品,通常采用大规模生产工艺制造。质量是更重要的,这是一个不容易的任务,工厂自动化在许多制造业中得到了广泛的应用。制造商通过采用质量控制自动化设施来保证更高比例的合格产品,橡胶封闭塑料止动器视觉控制系统对视觉胶塞检测机是很有帮助的。

  检验要求

  我们在生产新的检测系统时需要收集的第一批信息。这些系统相似,但大多是定制的。因此,我们需要确定几个方面,如如何饲料,如何拒绝NG,以及有多少方面被检测等,因此有必要对生产前的步骤进行讨论。下一步,Rvsto视觉工程师或机械工程师需要做一个照明测试。他们将样品放置在玻璃旋转板的特殊光源下,无论是正面照明还是背面照明。一个有足够像素的相机将被设置在特定的位置,它可以尽可能清晰地捕捉样本图像,因为所有的检测任务都应该依赖于清晰的图像。工程师将设置视觉系统的参数,并自动识别缺陷。

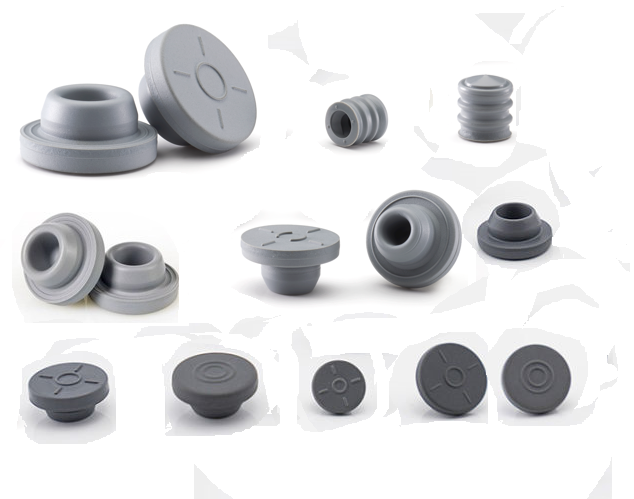

  橡胶塞会有什么样的缺陷?

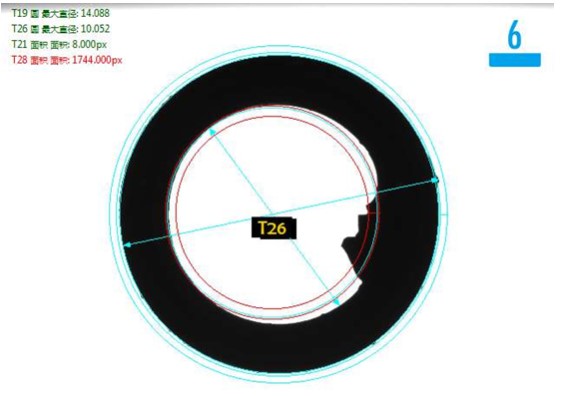

  在尺寸方面,总高度、头部直径;在表面方面,成型缺陷、气泡、偏心率、形状缺陷、毛刺等。

  觉检测机运行

  进料、检测和分拣结构,振动碗给料机是橡胶塞的好选择。操作人员可以将散装货物装到碗里。它将自动旋转和携带橡胶塞子,直到他们可以保持在一条直线。

  检测结构

  从振动碗给料机,橡胶塞子将通过一个线性溜槽输送到玻璃旋转板。玻璃是透明的,它可以提供对躺在上面的产品的底部检测。该检测是通过高分辨率相机进行的,比如500万像素,精度为0.01mm。顶部,底部和侧面将被检测,以及几何尺寸。

分选结构

  所有的检测站都是在玻璃板上设置的,所有的检测站都完成了任务。所有检测完成后,将进行分拣,橡胶塞将迅速检测为NG或OK。NG将被拒绝到NGbin,而OK将被传输到OKbin,所以排序完成了。
