一、检测内容及要求检测内容： 产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | ||
| 1 | 漏攻牙 | 正光检测 | 可检 | ||
| 2 | 压印不良 | 正光检测 | 可检 | ||
| 3 | 磕伤不良 | 正光检测 | 可检 | ||
注明：工业ccd机器视觉检测设备检测加工件项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于120件(取决于产品送料速度)。
样品图
二、设备组成及主要机构设备型号：SP-T200 组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | 盈泰德视觉系统 | 1套 |
| 2 | 工业电脑 | 盈泰德定制 | 1套 |
| 3 | 显示器 | PHILIPS19”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 3套 |
| 5 | 相机调节模组 | 盈泰德定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
| 7 | 光源 | 定制光学自适应光源 | 3套 |
| 8 | 检测平台 | 盈泰德定制框架 | 1套 |

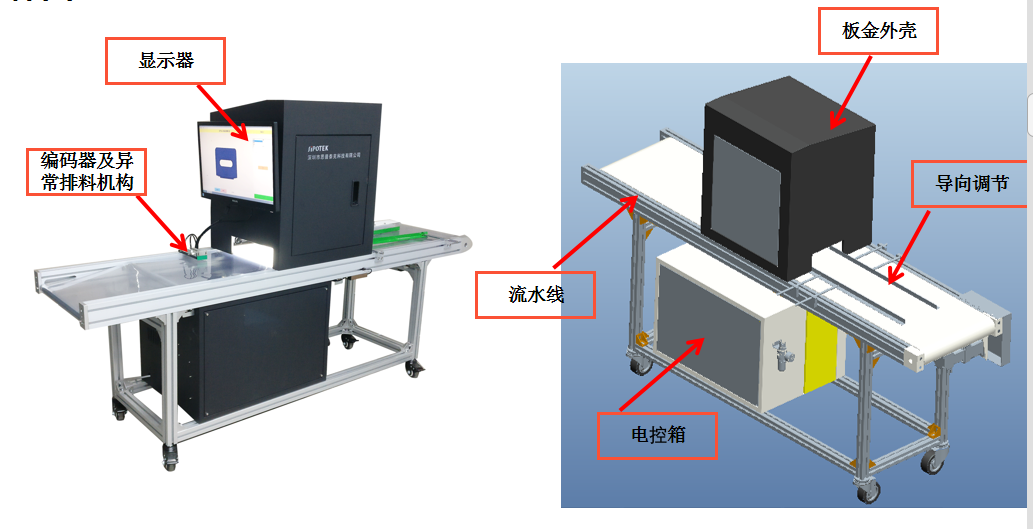

设备外观3D立体图

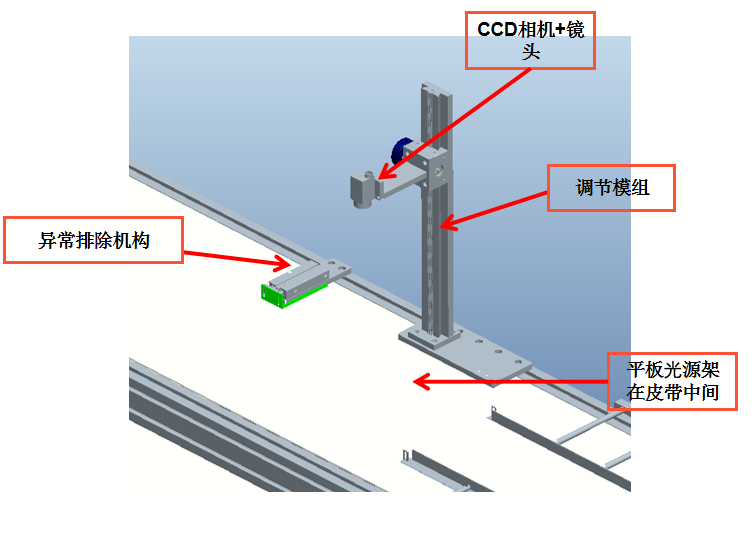

设备外观－3D立体图-局部图

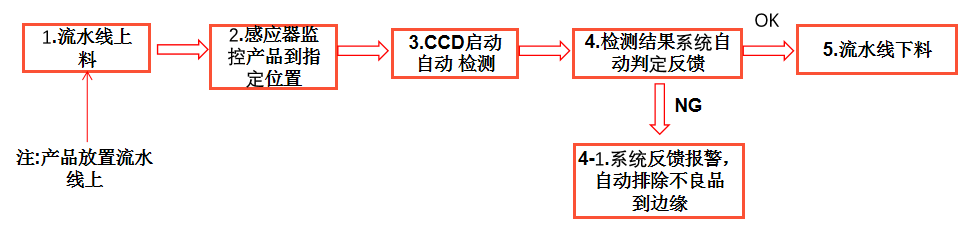

设备检测流程
三、样件测试图片

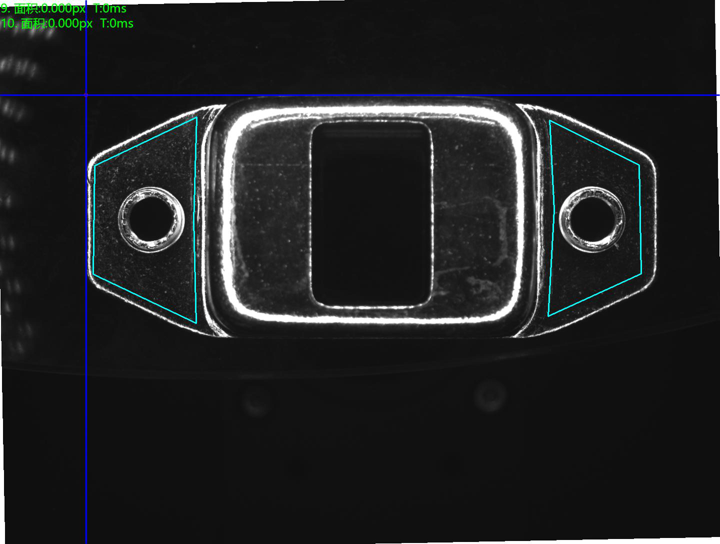

顶部正光检测良品分析图：OK

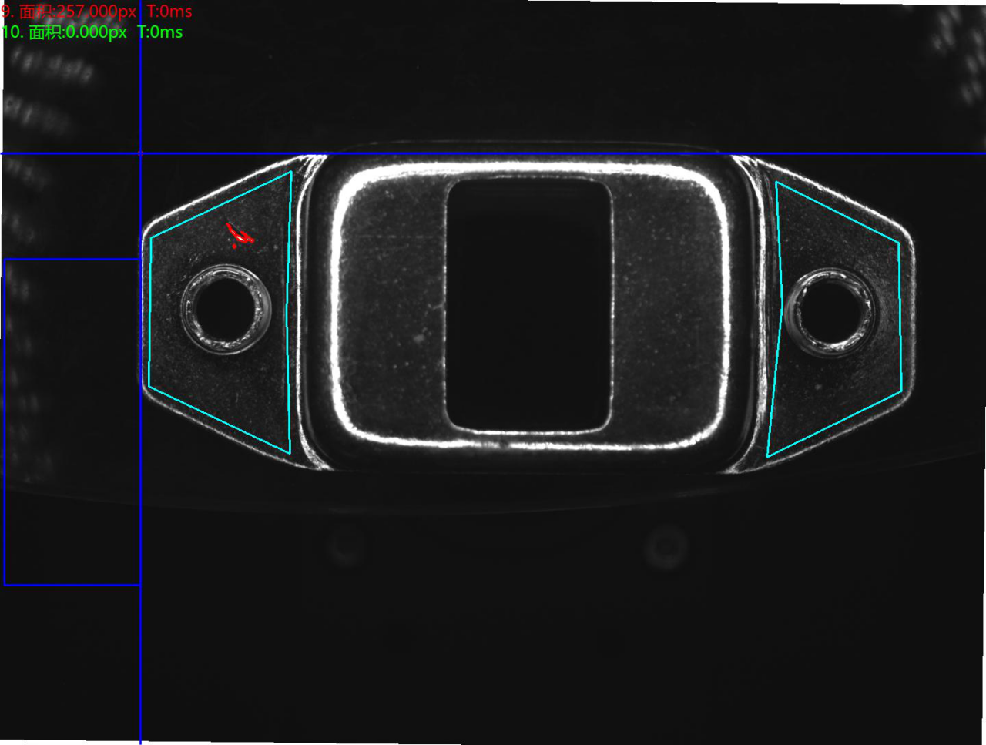

顶部正光检测不良品分析图：NG 不良特征：压印不良

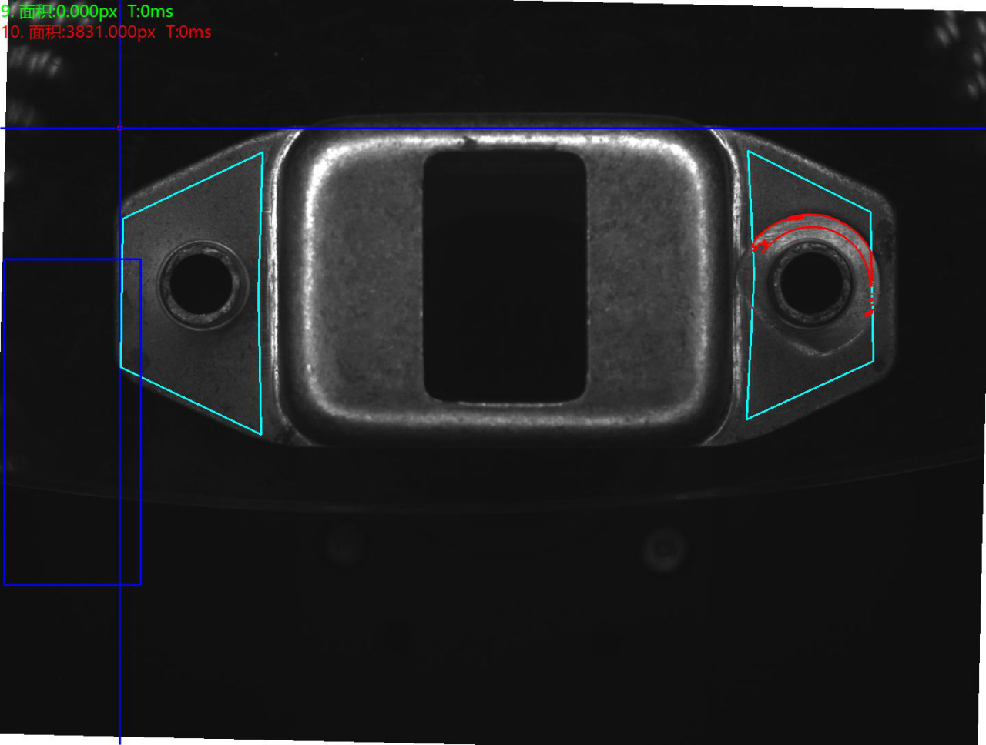

顶部正光检测不良品分析图：NG 不良特征：磕伤不良

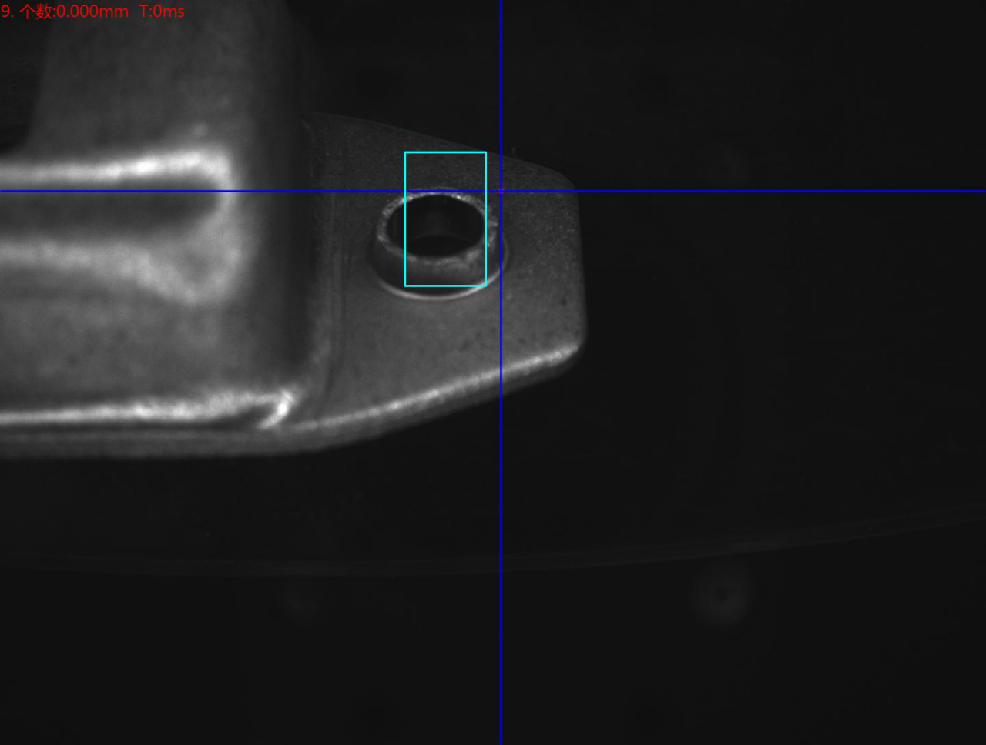

顶部斜面正光检测不良品分析图：NG 不良特征：漏攻牙
四、系统安装要求
设备放置的检测空间: 在流水线上并入安装盈泰德科技视觉检测系统，需要保证有足够的空间以安装设备。环境温度： 0-50摄氏度；空气湿度： 90% RH以下；电子干扰： 为设备提供电子干扰较小的地方。电源： 交流220V，50Hz， 耗电＜1KVA。
