轴承螺母检测(轴承螺母表面焊点缺陷尺寸视觉检测)

一、检测内容及要求检测内容: 产品的外观、尺寸检测

序号 检测位置 检测方式 是否可检 备注
1 顶部焊点不良 顶部正光检测 可检99.9%
2 顶部圆盘缺陷 顶部正光检测 可检99.9%
3 侧面高度 侧部背光检测 可检99.9%
4 检测螺牙有无 45度正光检测 可检99.9%
5 斜牙 底面背光检测 可检99.9%
6 烂牙 侧面背光检测 可检50% 孔内中间段烂牙无法打光呈现

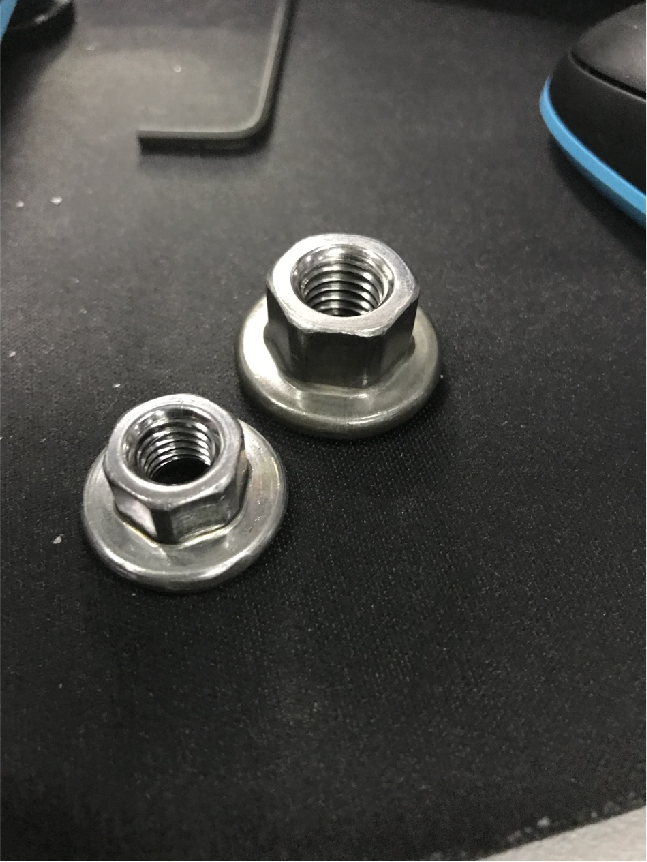

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于150件(取决于产品送料速度)。样品图:轴承自动化视觉检测设备

二、设备组成及主要机构设备型号:YTD-T300标准设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 5套
5 相机调节模组 盈泰德定制 5套
6 工业镜头 FA高清光学工业镜头 5套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:

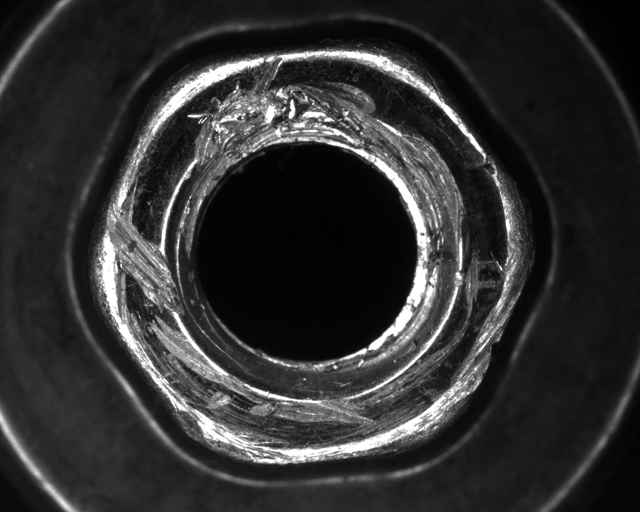

顶部正光检测原图:

顶部正光检测原图

顶部正光检测良品分析图:OK

顶部正光检测原图

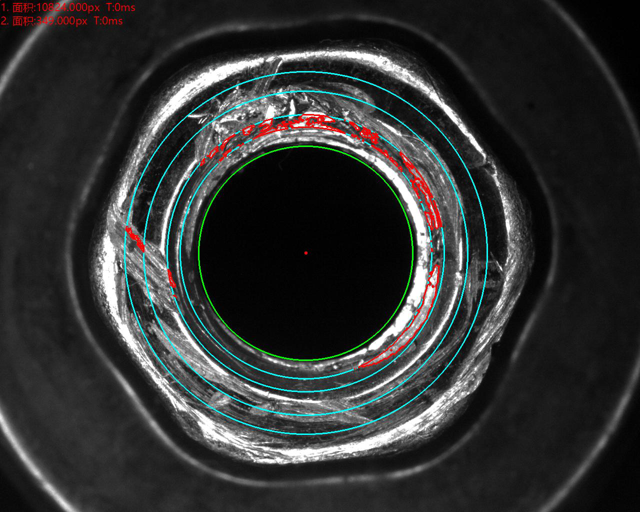

顶部正光检测不良品分析图:NG 不良原因:焊点不良

轴承自动化视觉检测设备

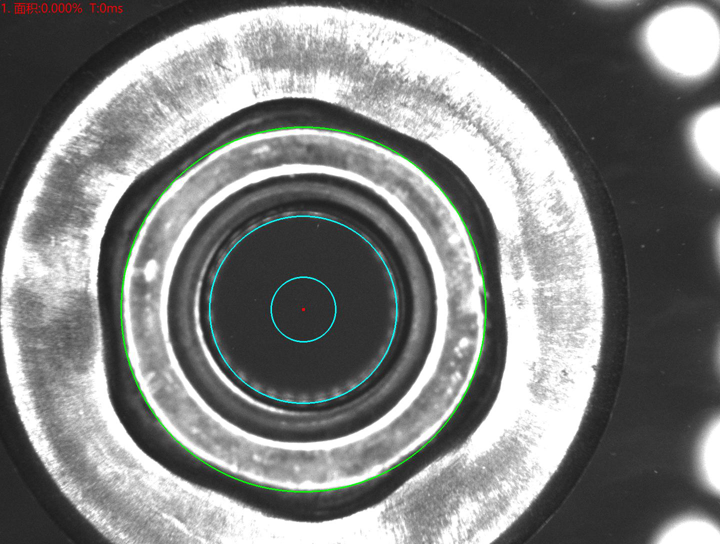

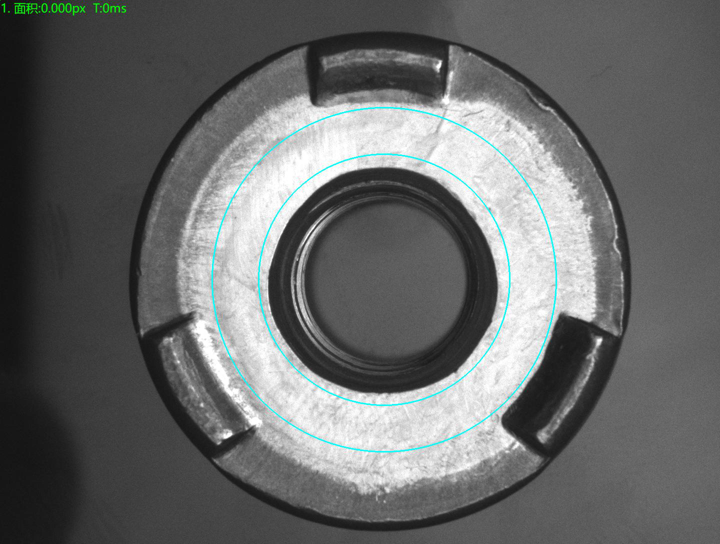

顶部正光检测良品分析图:OK

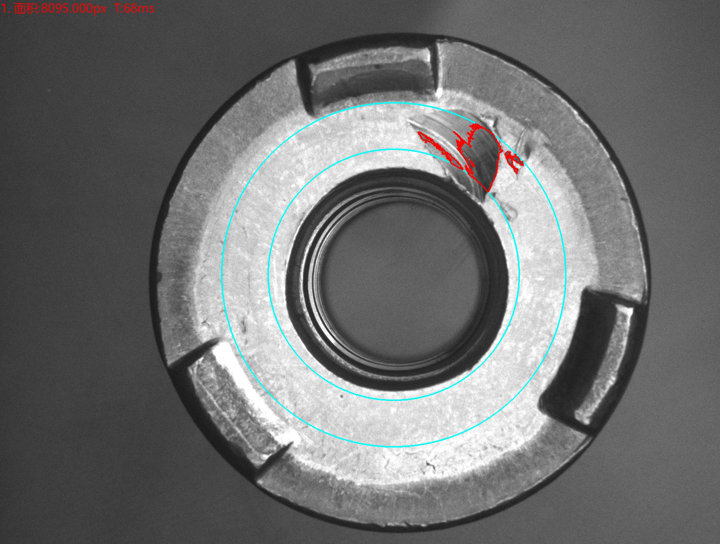

轴承自动化视觉检测设备顶部正光检测不良品分析图:NG 不良原因:圆盘缺陷

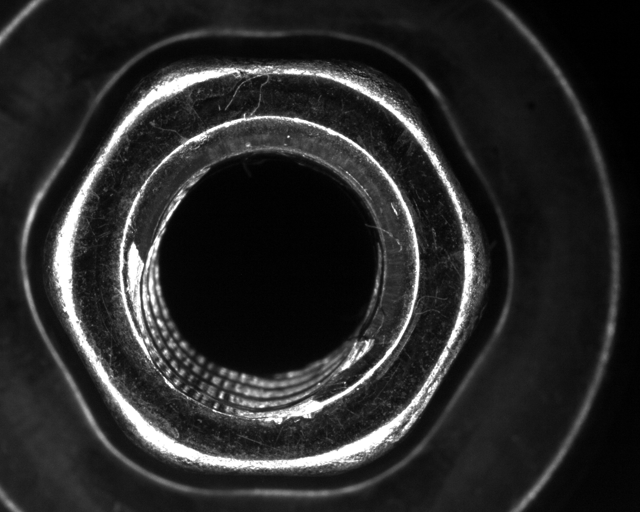

轴承自动化视觉检测设备45度顶部正光检测原图:

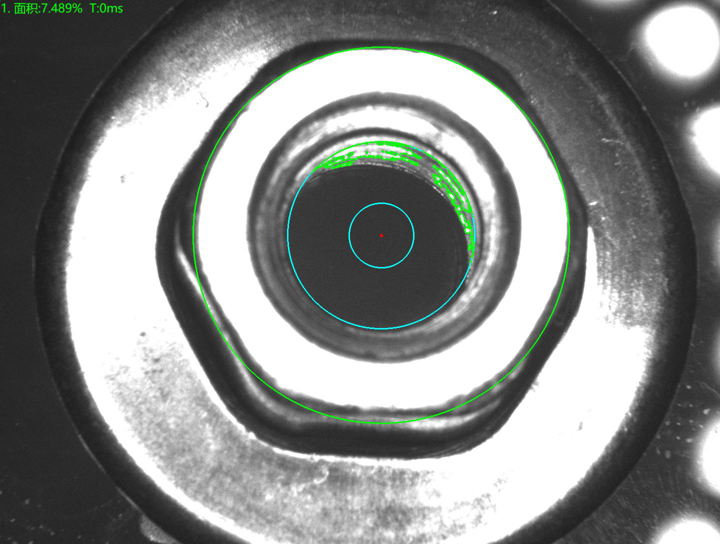

轴承自动化视觉检测设备45度顶部正光检测不良品分析图:NG 不良原因:无牙

轴承自动化视觉检测设备

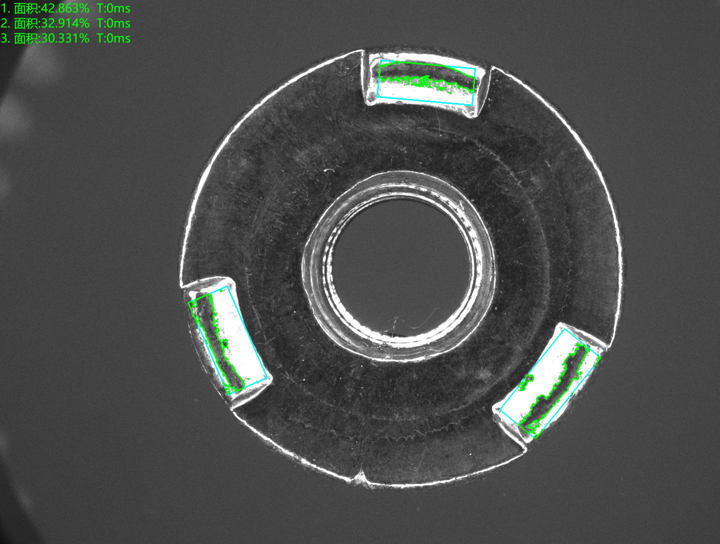

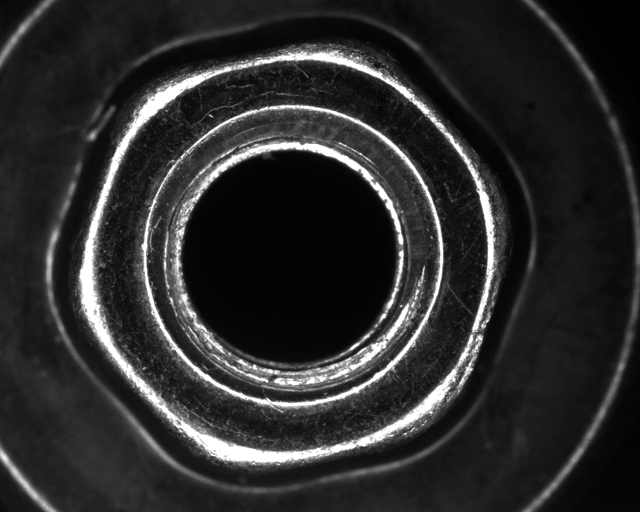

底部正光检测不良品分析图:NG 不良原因:斜牙

轴承自动化视觉检测设备轴承自动化视觉检测设备

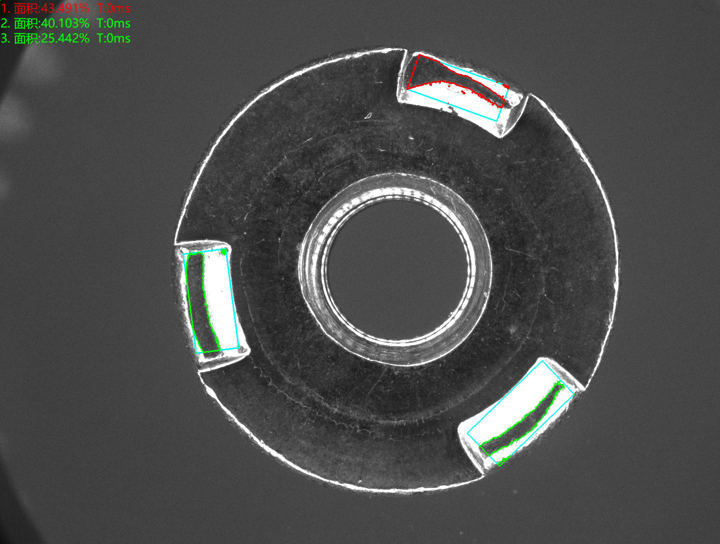

底部正光检测不良品分析图:NG 不良原因:斜牙

轴承自动化视觉检测设备轴承自动化视觉检测设备

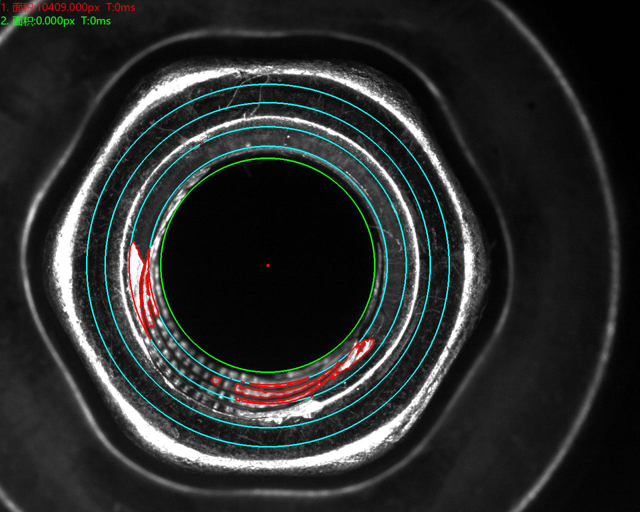

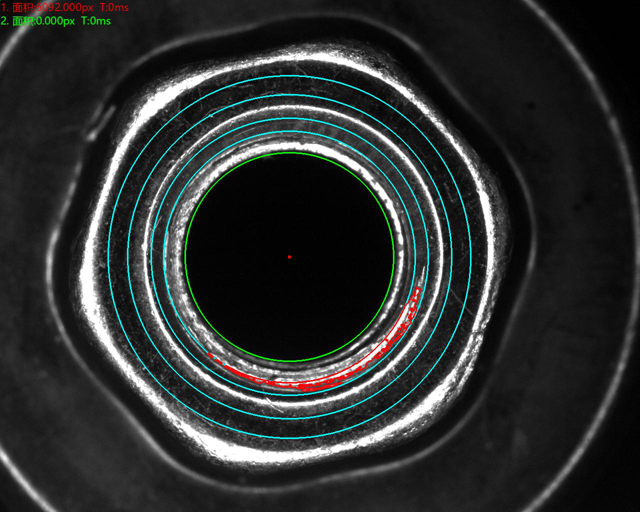

底部正光检测不良品分析图:NG 不良原因:烂牙

轴承自动化视觉检测设备轴承自动化视觉检测设备
四、轴承自动化视觉检测设备安装要求:

设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

专业的事交给专业的人做,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
