电机外观检测（电机外观机器视觉检测案例）

一、检测内容及要求检测内容： 产品的外观检测

序号	检测位置	检测方式	是否可检
1	弹片检测	侧面正光	可检
2	铜线竖立
3	混槽	侧面正光	可检
4	顶部介质有无	侧面背光	可检

注明：以上检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构设备型号：YTD-T300非标定制机 外形尺寸：900*800*1850mm 组成部件清单：

序号	部件名称	规格型号	数量	备注
1	视觉检测软件	盈泰德	1套	数据可上传
2	工业电脑	盈泰德定制	1套
3	显示器	PHILIPS19”液晶显示器	1台
4	工业相机	SONY工业相机	3套
5	相机调节伺服模组	盈泰德定制	3套
6	工业镜头	FA高清光学工业镜头	3套
7	光源	定制光学自适应光源	3套
8	检测平台	客供	1套

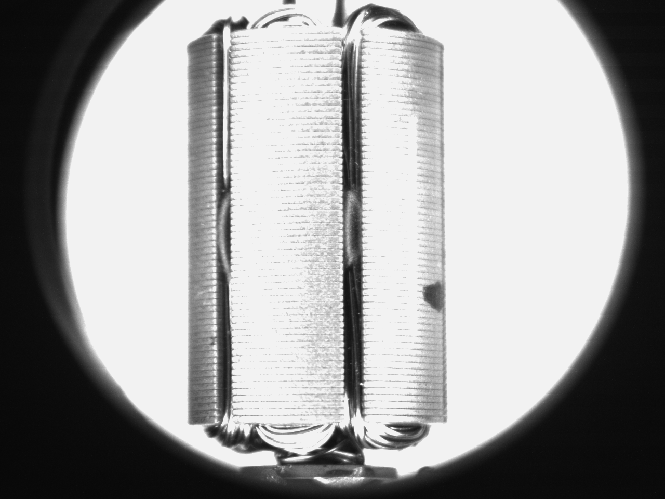

四、样件测试图片: 1.正光检测原图：

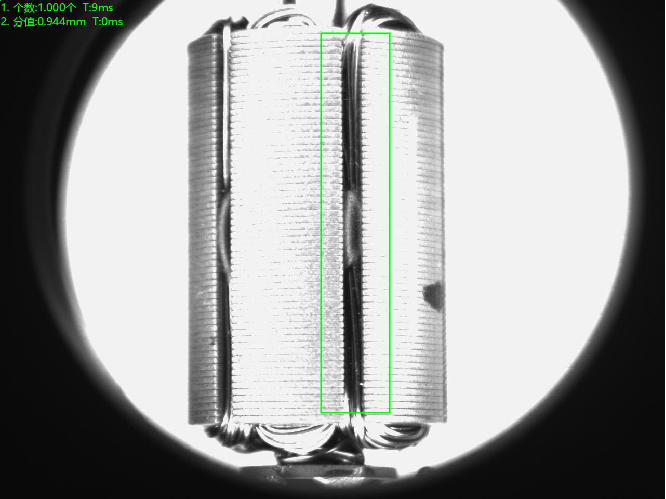

2.正光检测良品分析图：OK

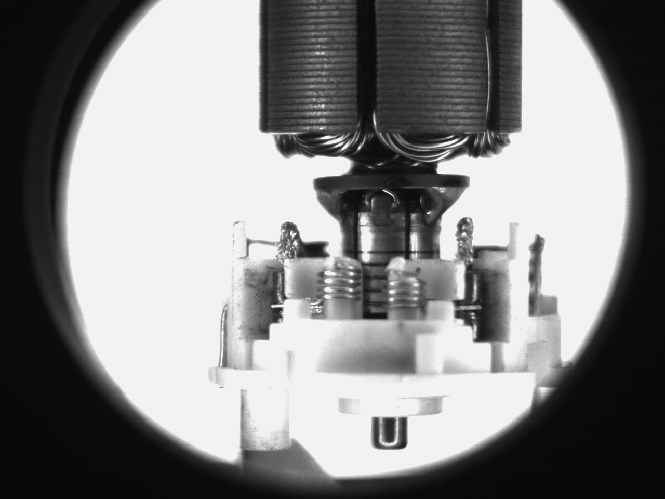

3.正光检测原图：

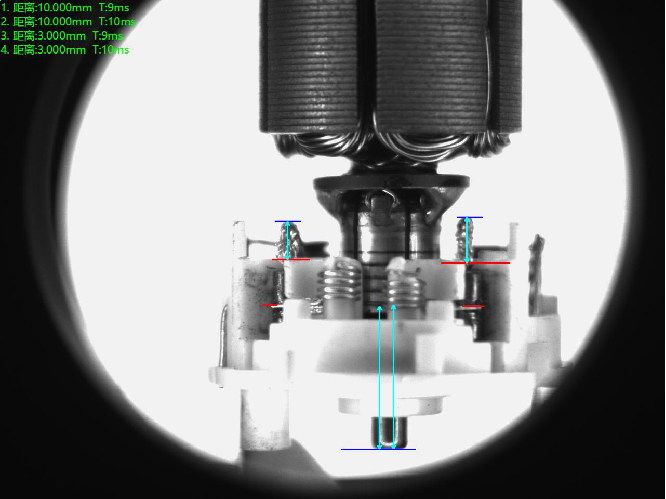

4.正光检测良品分析图：OK
5.正光检测不良品分析图：NG

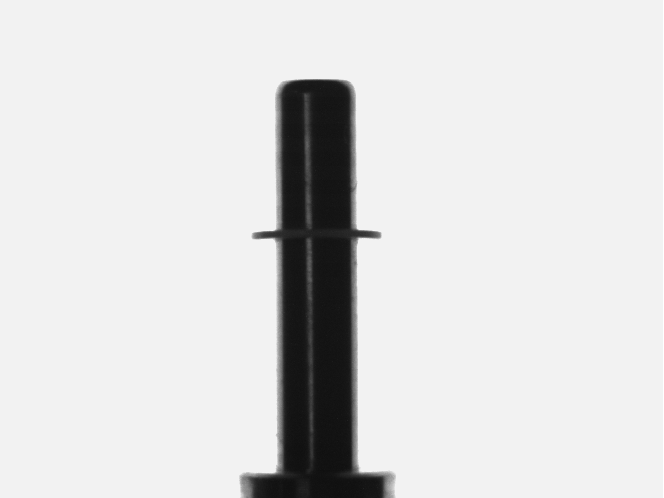

6.背光检测原图：

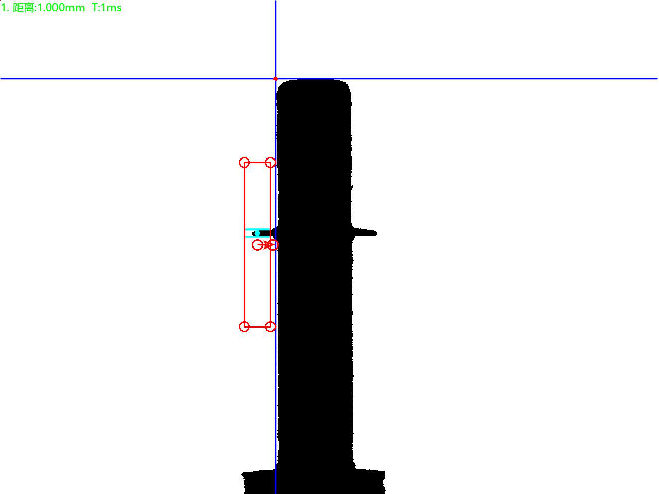

7.背光检测良品分析图：OK

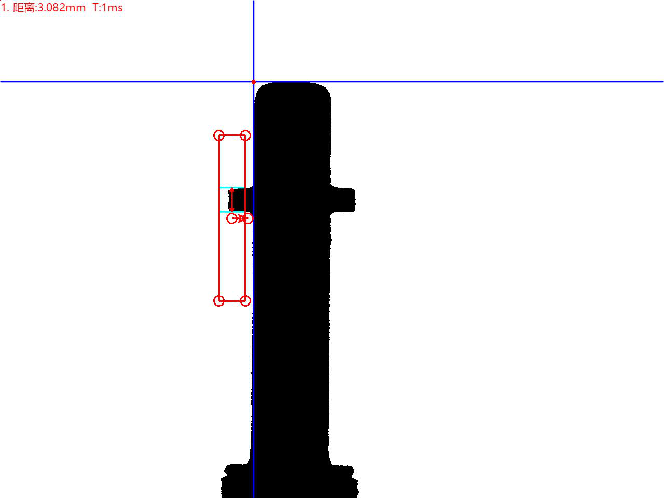

8.背光检测不良品分析图：NG五、系统安装要求:设备放置的检测空间: 在流水线上并入安装盈泰德科技视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA。
