圆形五金配件的视觉检测方案

  深圳市RVSTO技术有限公司,圆形五金零件机器视觉检测方案,RVSTO公司8年来一直致力于视觉检测,其检测设备具有广泛的应用范围和多种检测方案。

  一、测试的内容和要求

  测量工件面积:

  4*2.5mm积分高度圆柱样品的检测

  检测内容:

  1:边缘缺口、孔和直径的底部检测

  2:侧检测的总高度

  3:顶部试验直径,不论是否有孔

  注:以上检测项目需要在图像下清晰可见才能检测。

  检测效率:每分钟200~400件(按进样速度计算)。

  分工:根据检测内容细分检测步骤。

  二.设备组成和主要机构

  总体组成:尺寸:900*800*1850毫米

  型号:sp_302C

  1:RVSTO视觉检测软件

  2:工业计算机

  3:显示19吋

  4:工业相机:3台,底部和顶部检测直径,是否有孔,边缘切口,侧检高度

  5:工业镜头:3 FA工业摄像机

  6:专业玻璃托盘

  7:电磁阀

  8:减速器

  9:振动柜

  10:进料设备(振动盘、直接振动、控制器)。

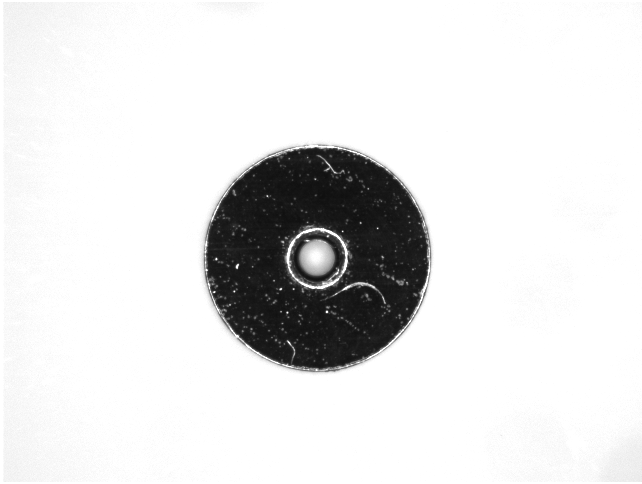

  底部检测效果原始图片:

  3:1底检出法

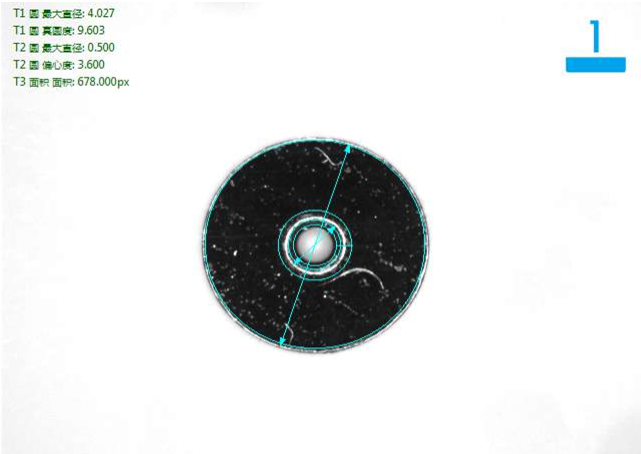

  底部测试精细产品分析图表:OK

  3:1底检出法

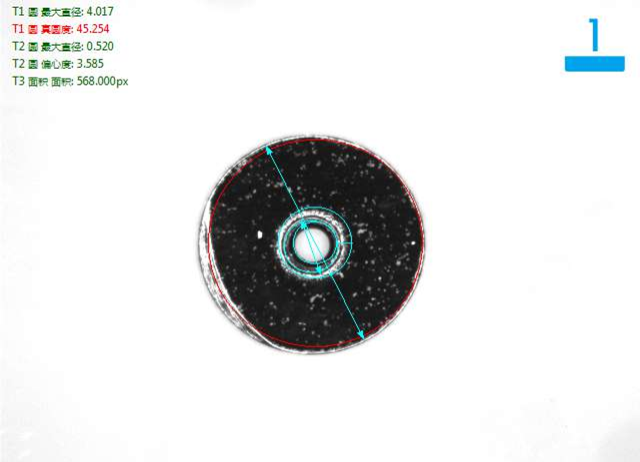

  底部检测边缘切口缺陷分析图表:Ng

  3:1底检出法

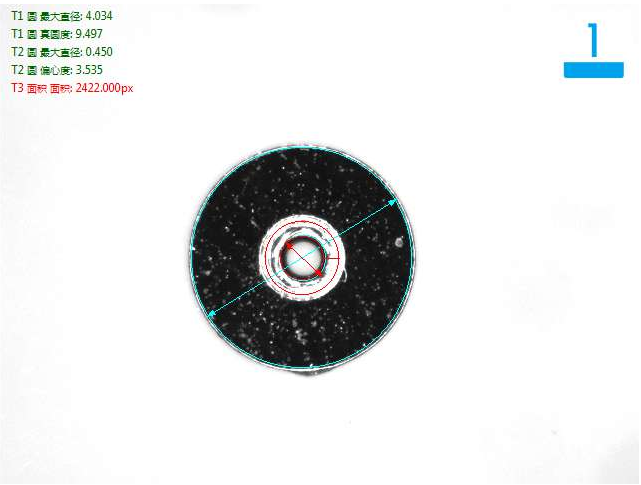

  底部检查内孔过量不良产品分析图表:Ng

  3:1底检出法

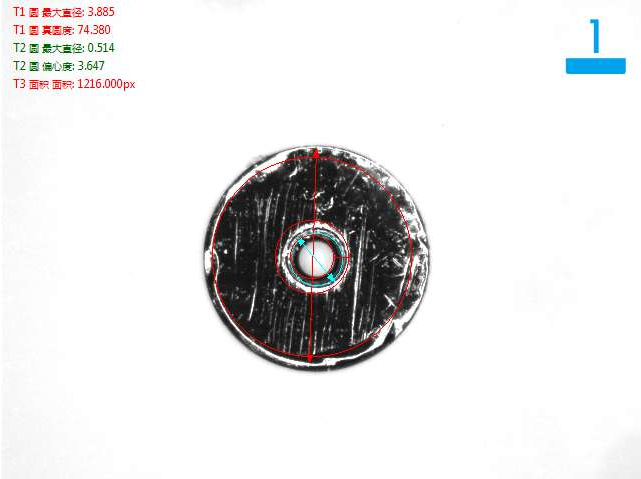

  底部缺陷产品分析图表:Ng

  3:2侧检测法

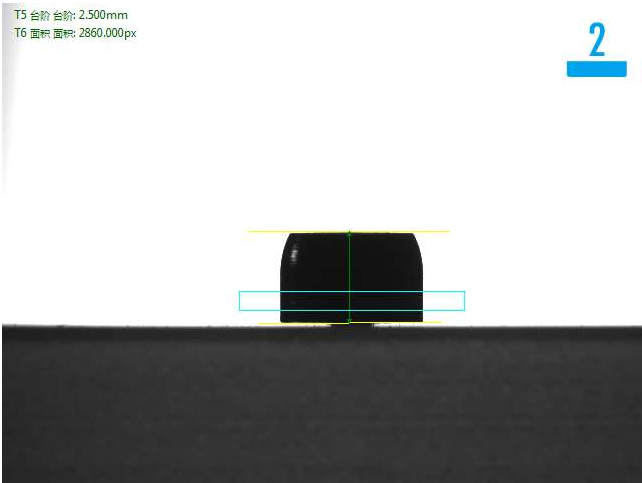

  用于侧检的精细产品分析图表:好的

  3:2侧检测法

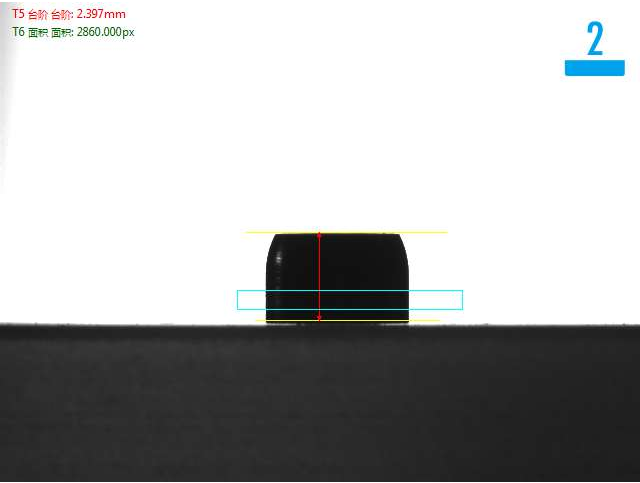

  用于侧检的高不良产品分析图表:Ng

  3:3顶级检测方法

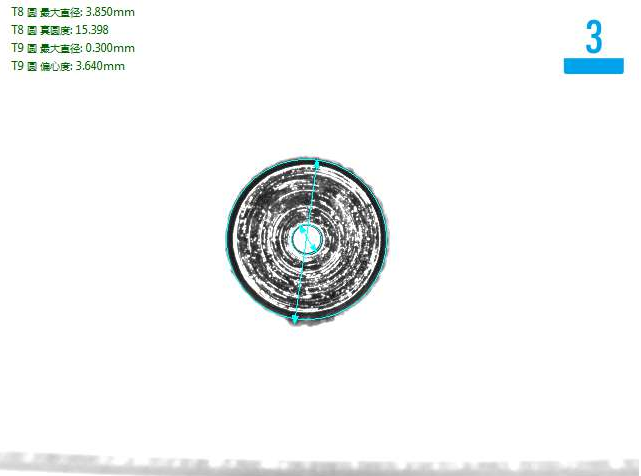

  顶级测试产品分析图表:好的

  四.系统安装要求:

  设备放置检查空间:分别在管道一侧安装SP视觉检测系统,确保设备有足够的安装空间。

  环境温度:0-50摄氏度;

  空气湿度:相对湿度低于90%;

  电子干扰:为设备提供较少的电子干扰。

  电源:220 V,50 Hz交流,功耗小于1千伏安。
